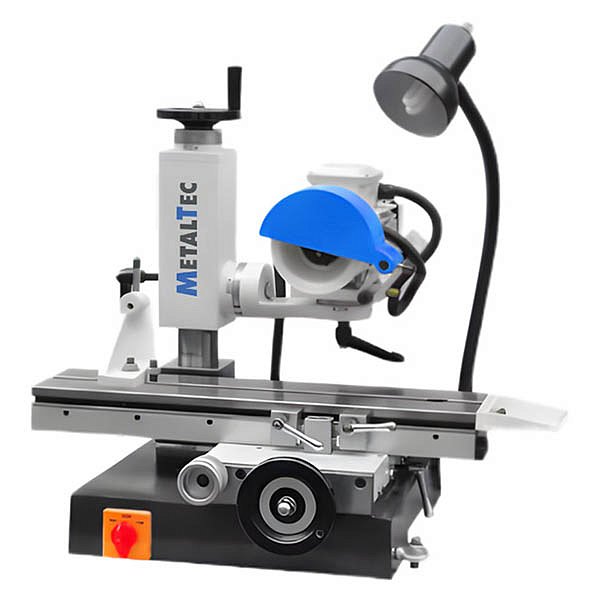

MetalTec M270 Универсально-заточный станок

Изготовлены из высокопрочных износостойких сталей.

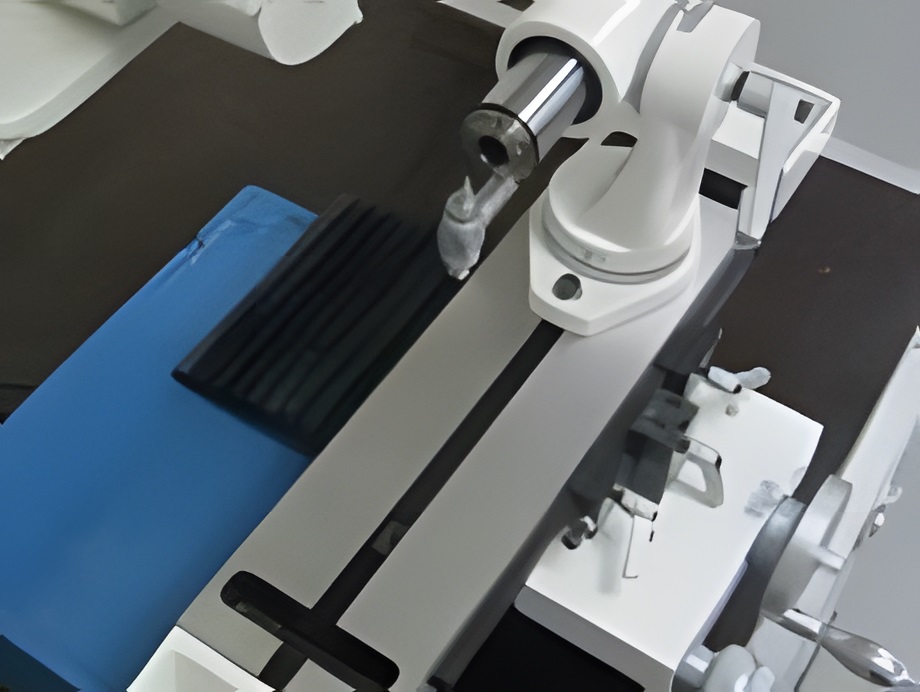

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

Осуществляется за счет маховика:

• обеспечивается плавность перемещения заточного стола и процесса заточки;
• исключает влияние человеческого фактора.

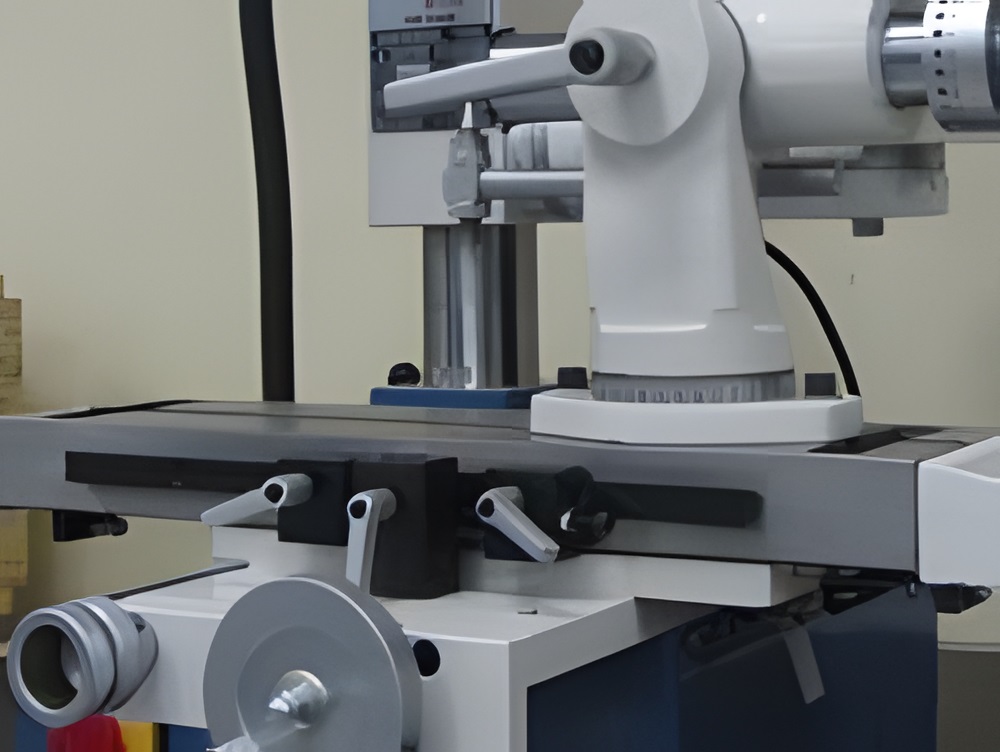

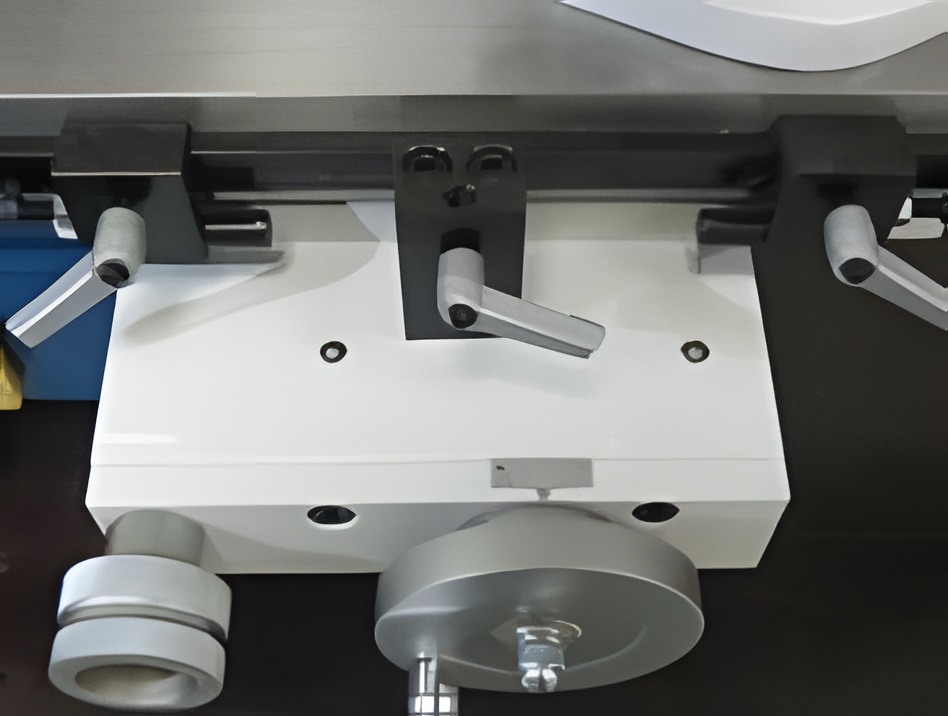

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

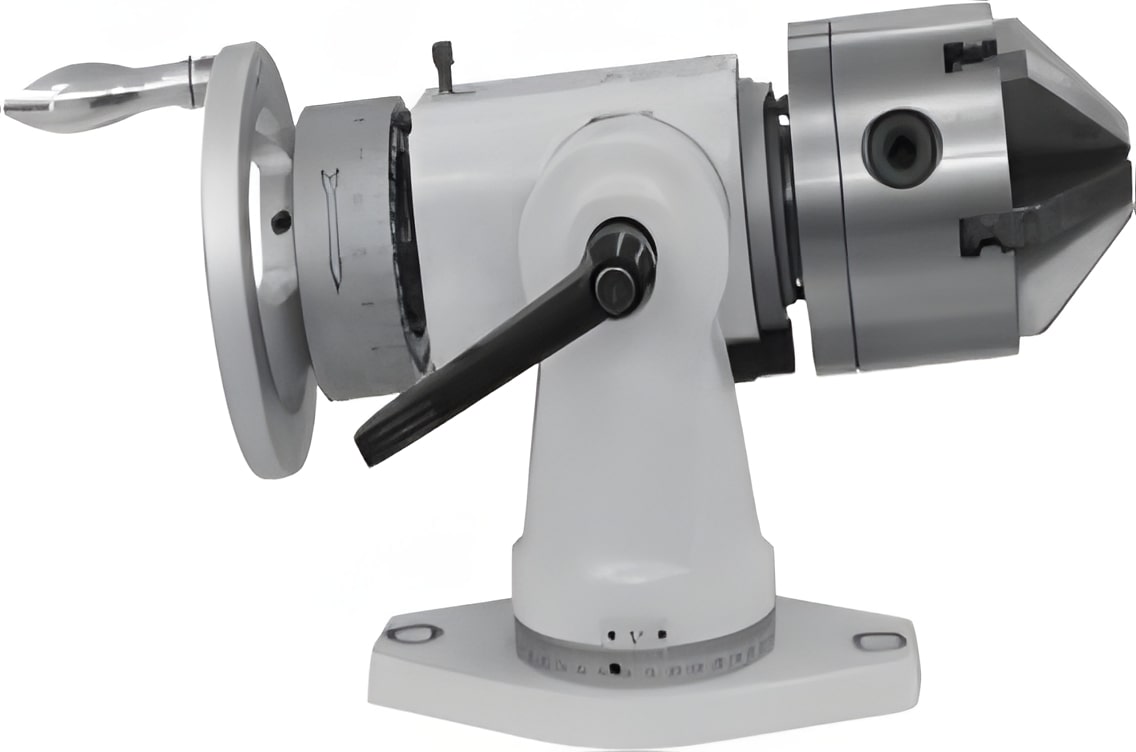

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

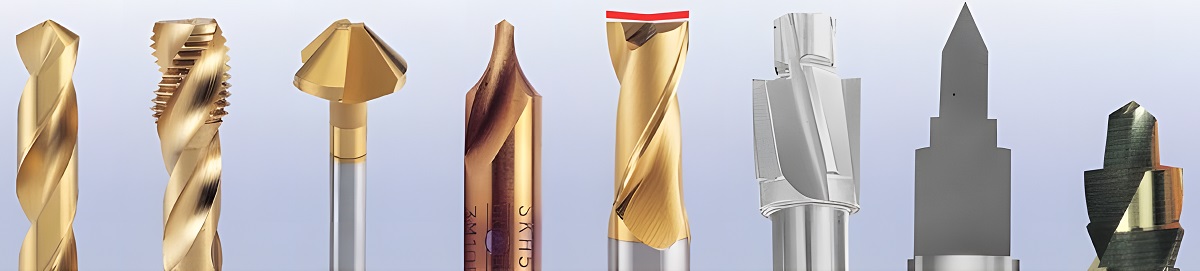

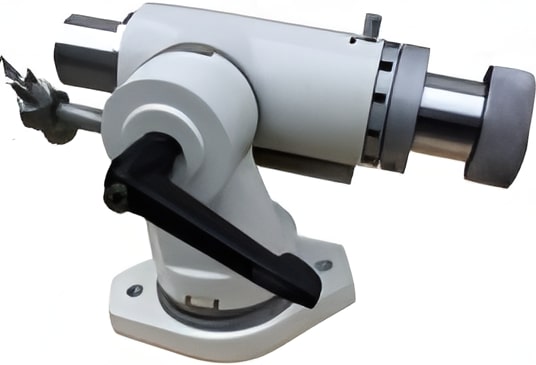

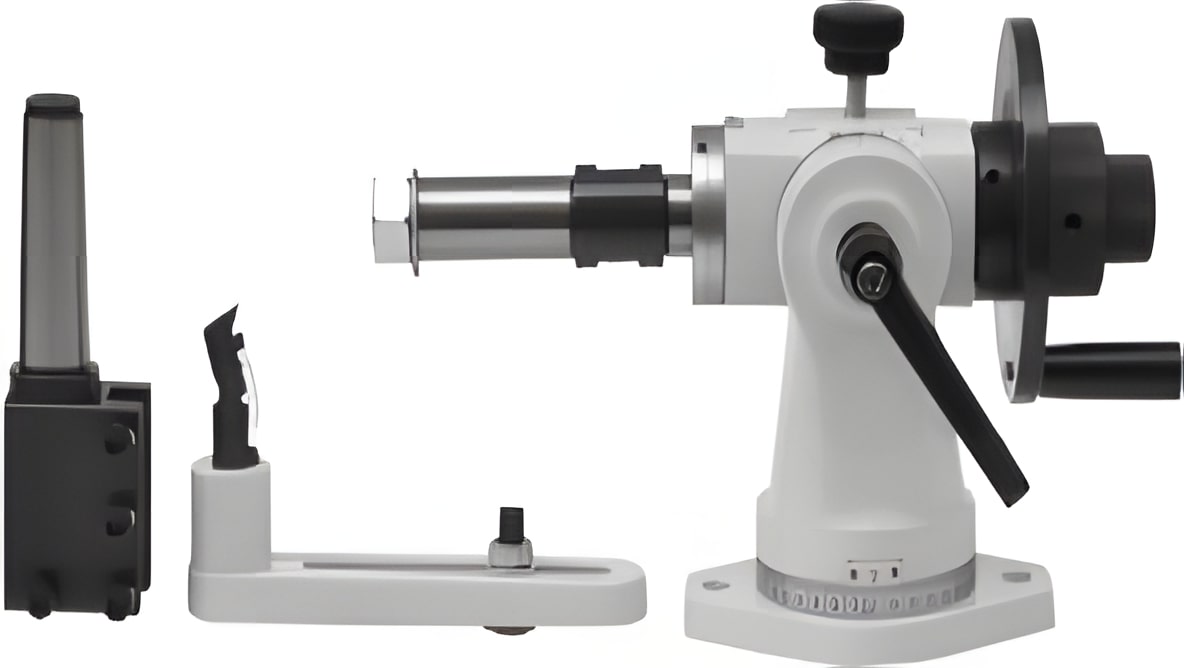

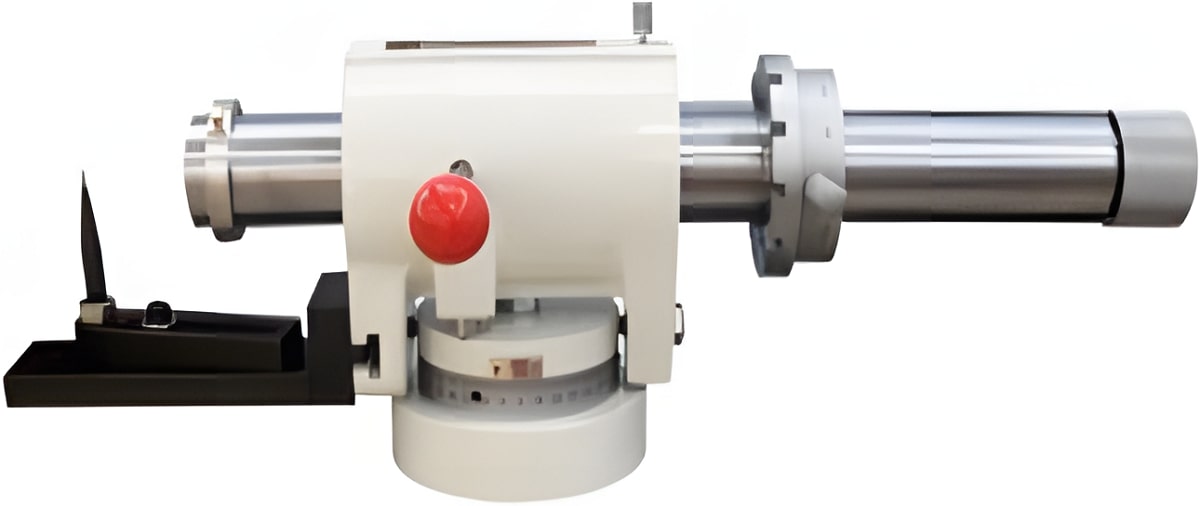

Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

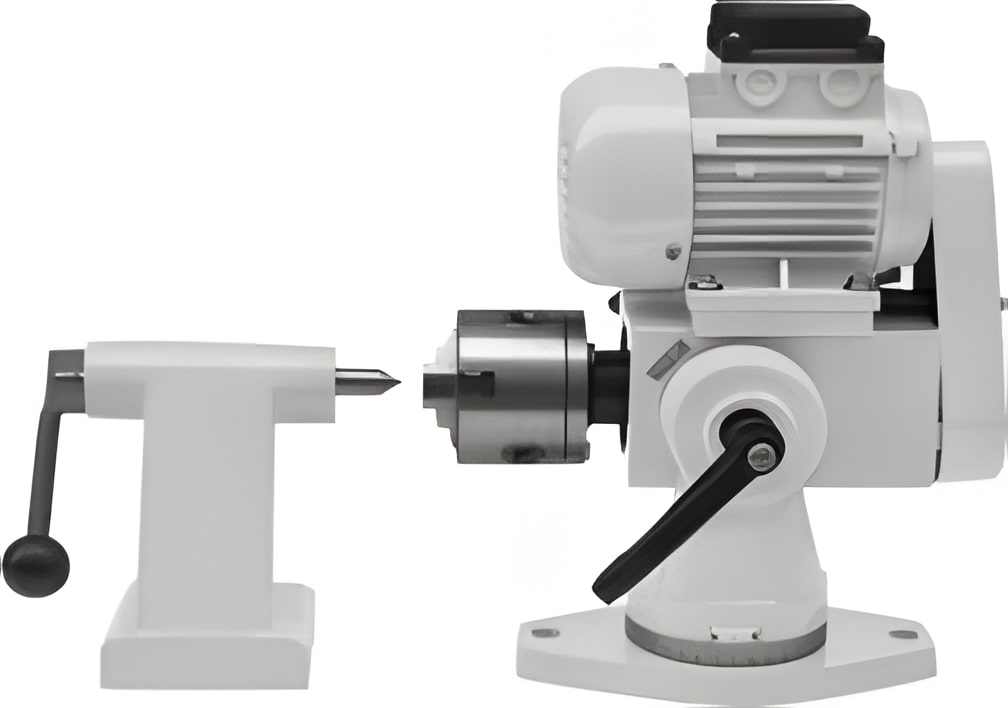

Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

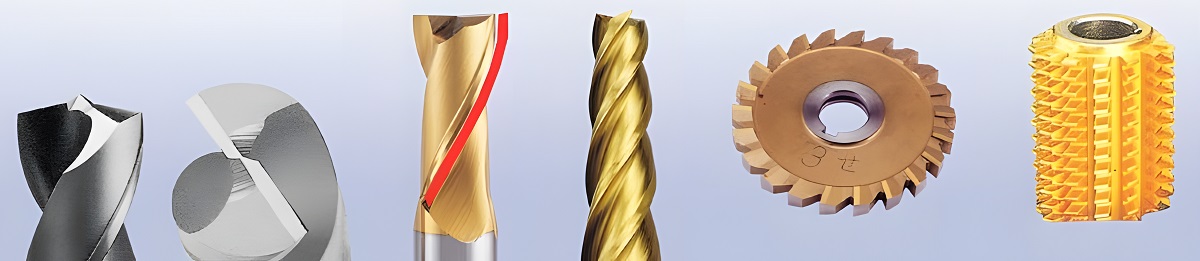

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ø 3 - 30 мм, червячных фрез, токарного резца.

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

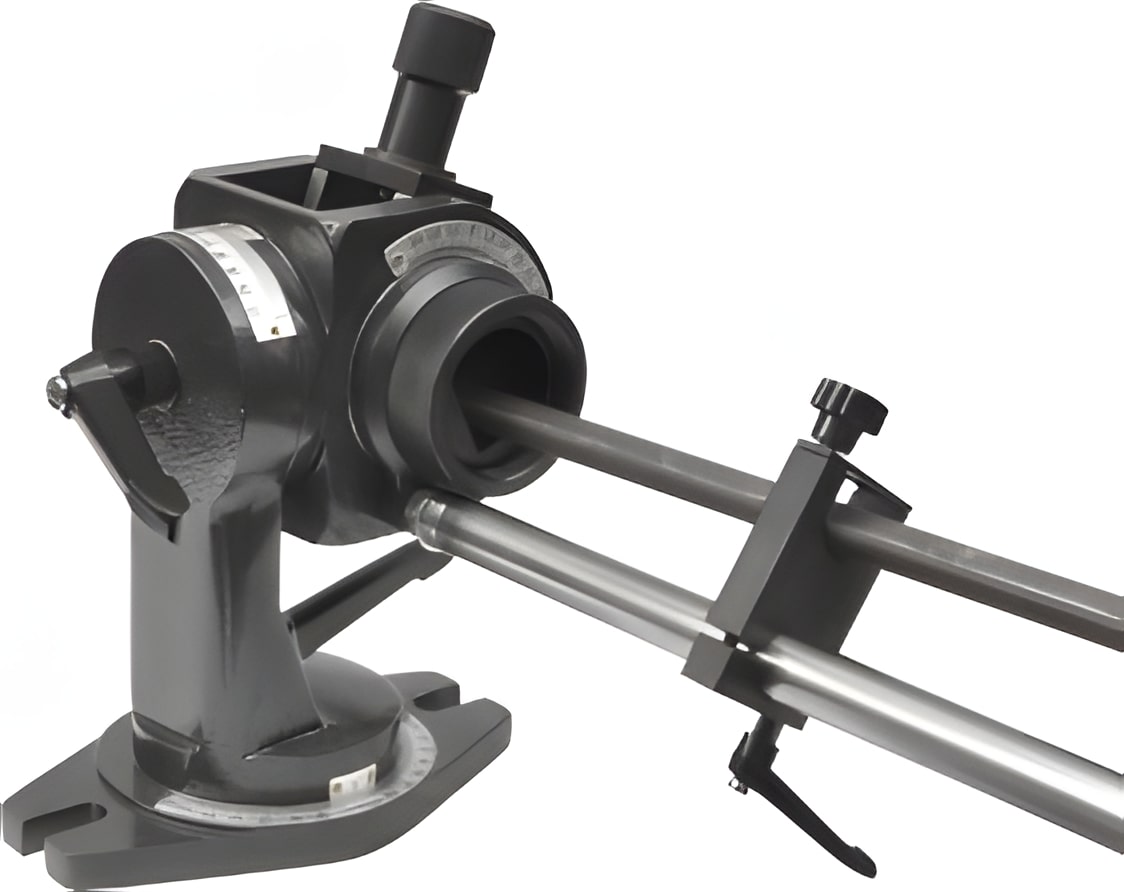

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

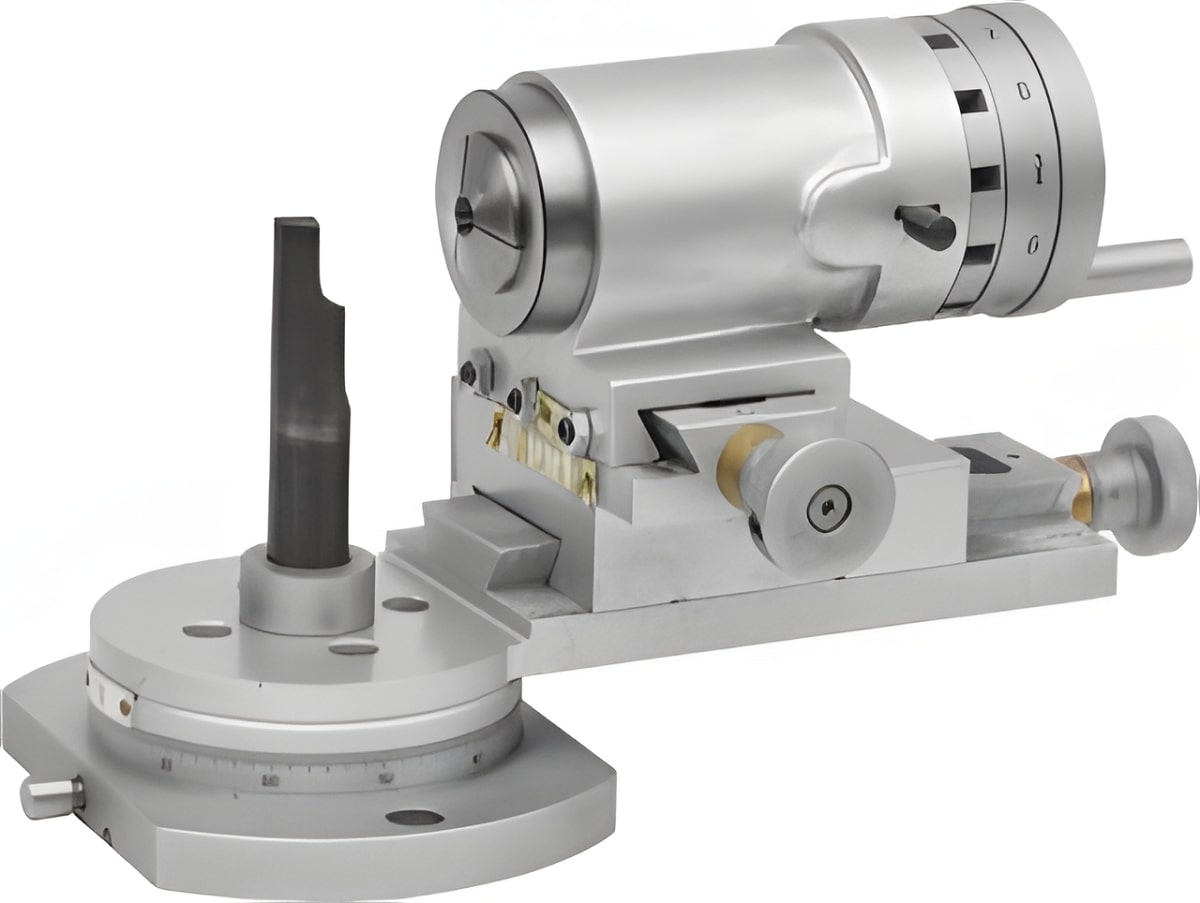

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

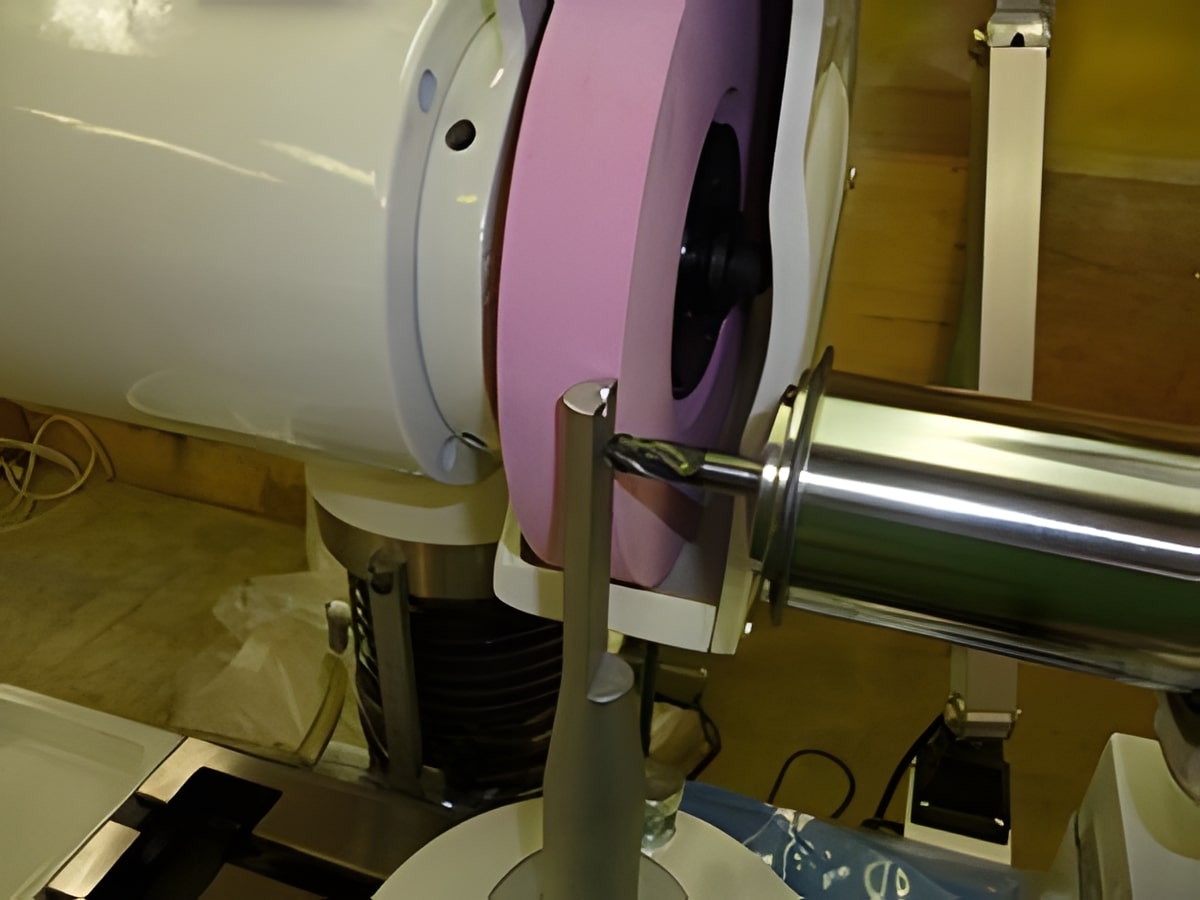

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

Затачиваемая фреза зажимается в резьбовой цанге.

Позволяет производить отчет линейных перемещений по осям X и Y.

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

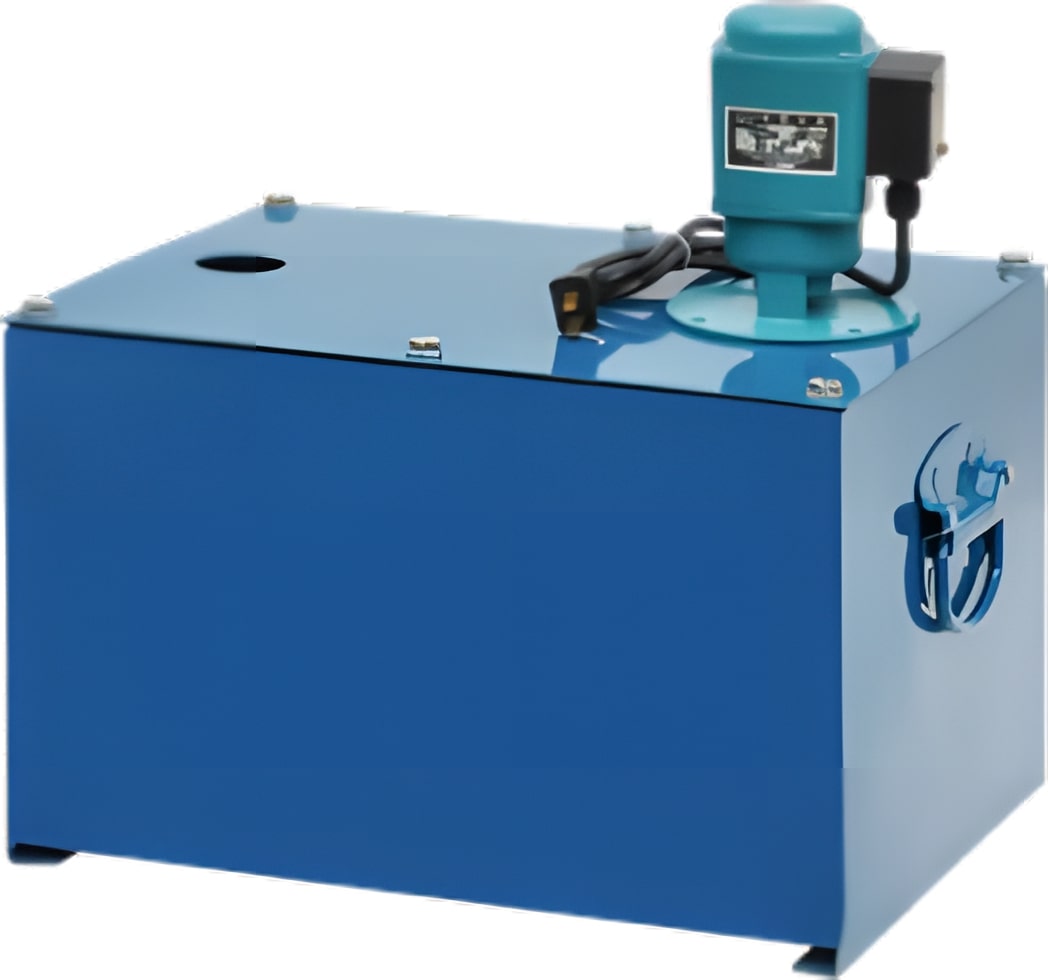

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Поставляется в комплекте с устройством 50R.

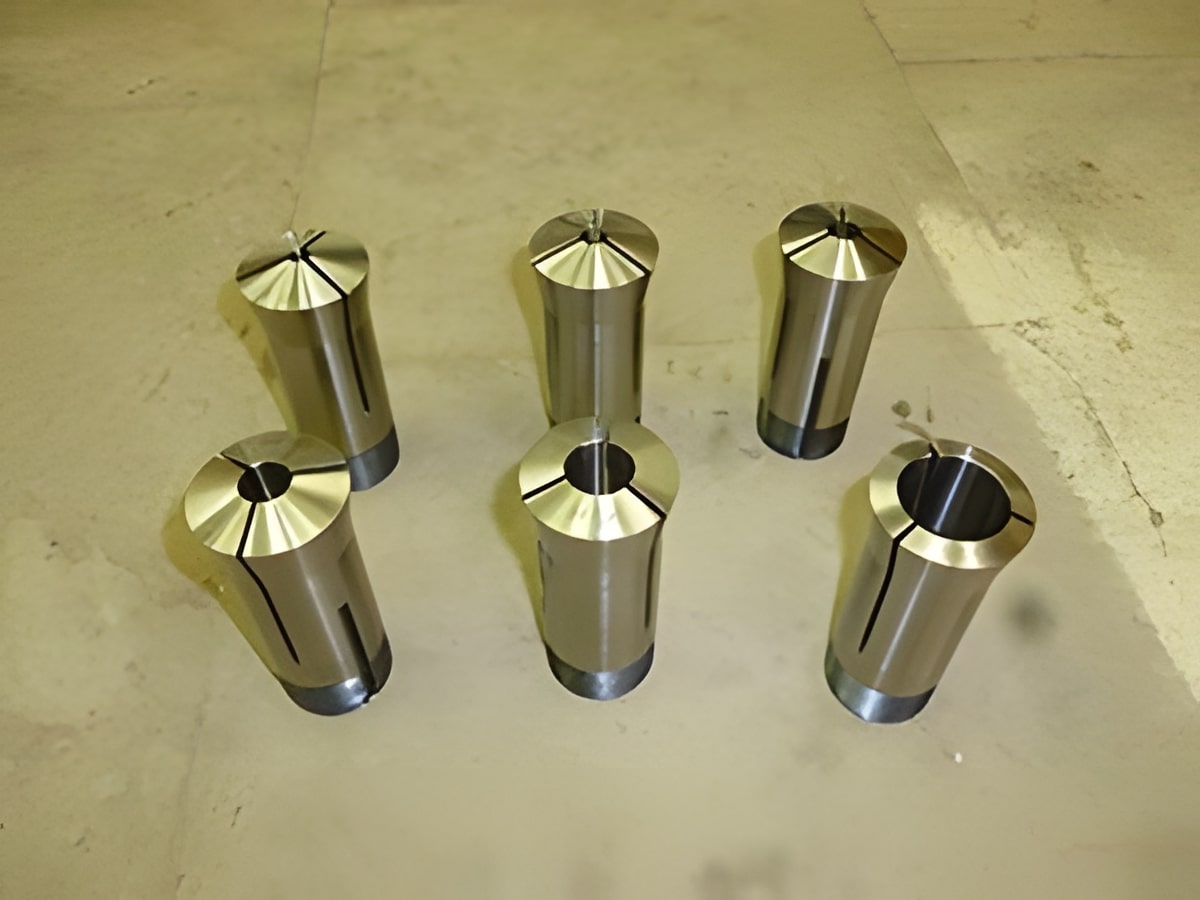

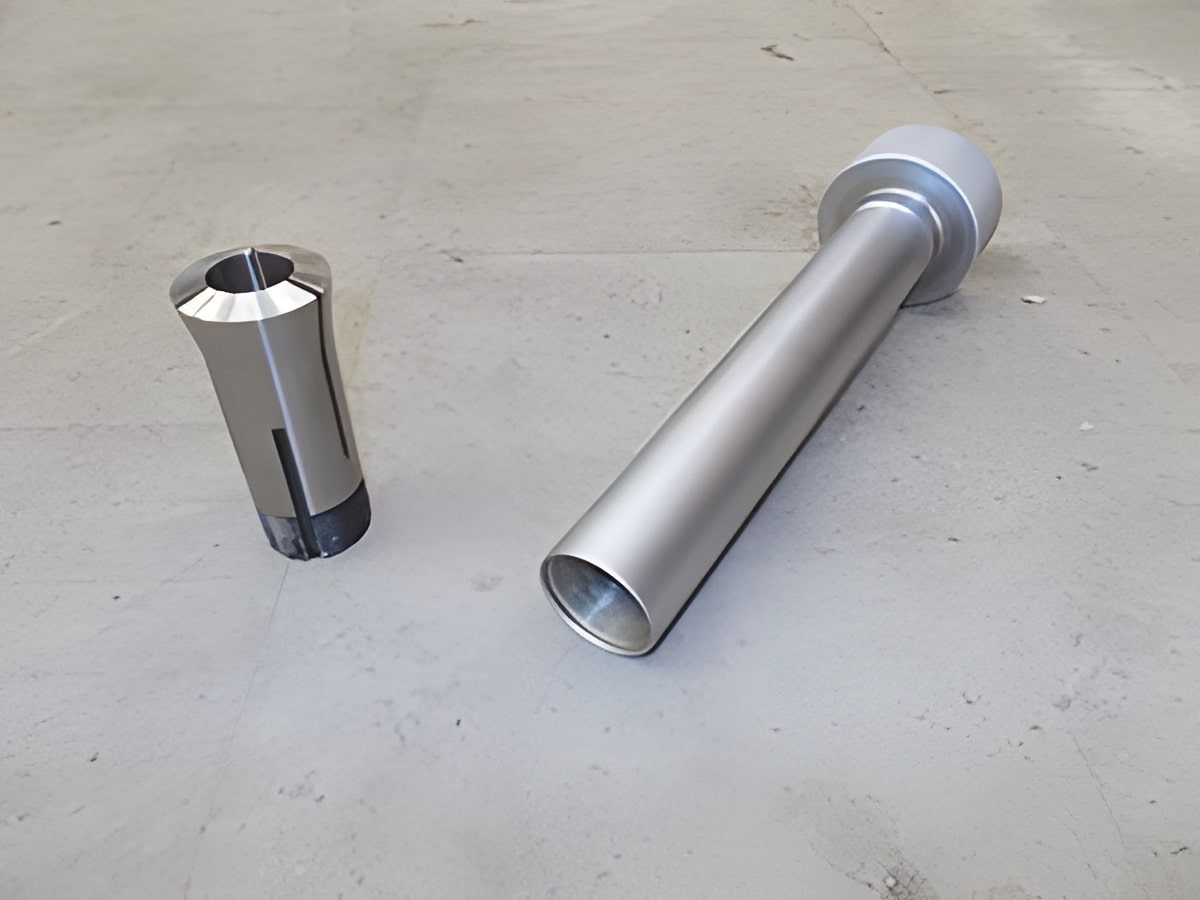

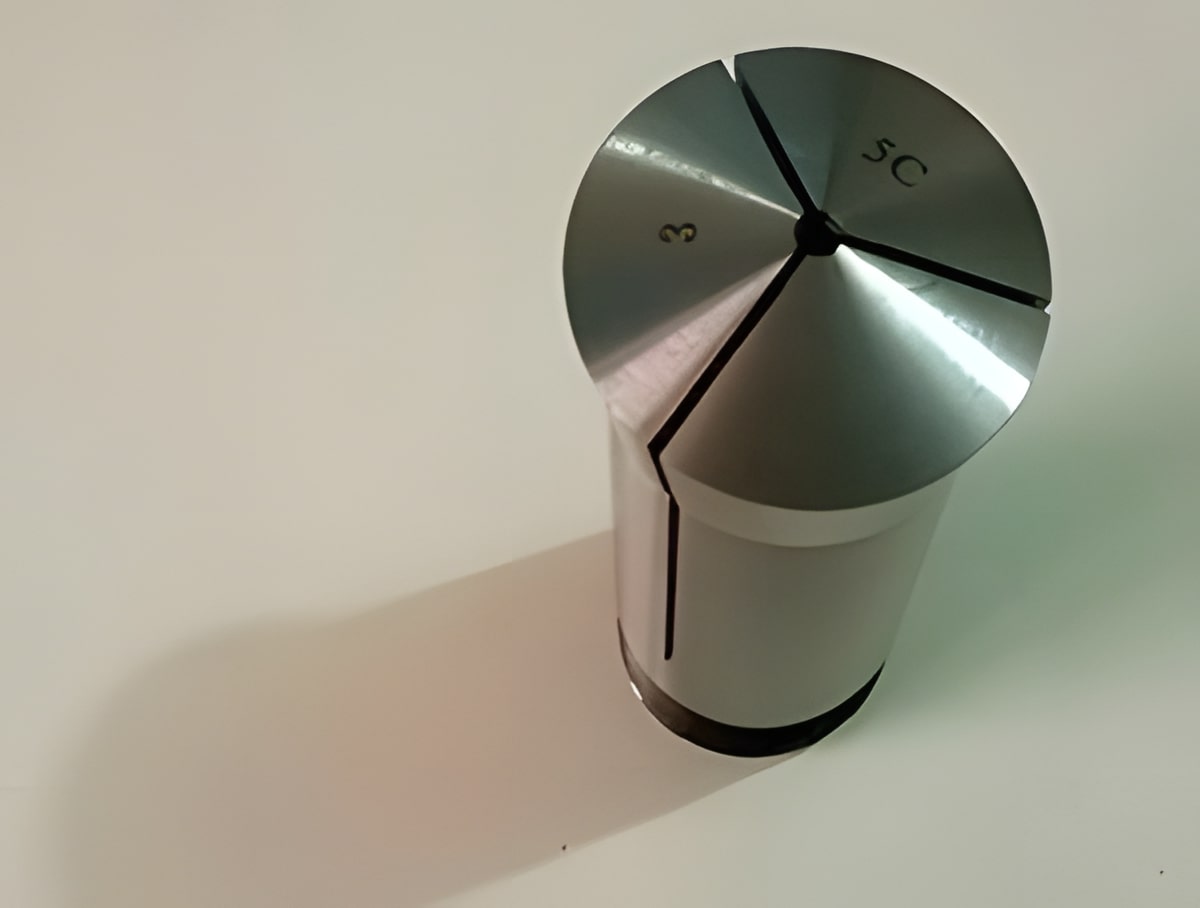

Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.

Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.

Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

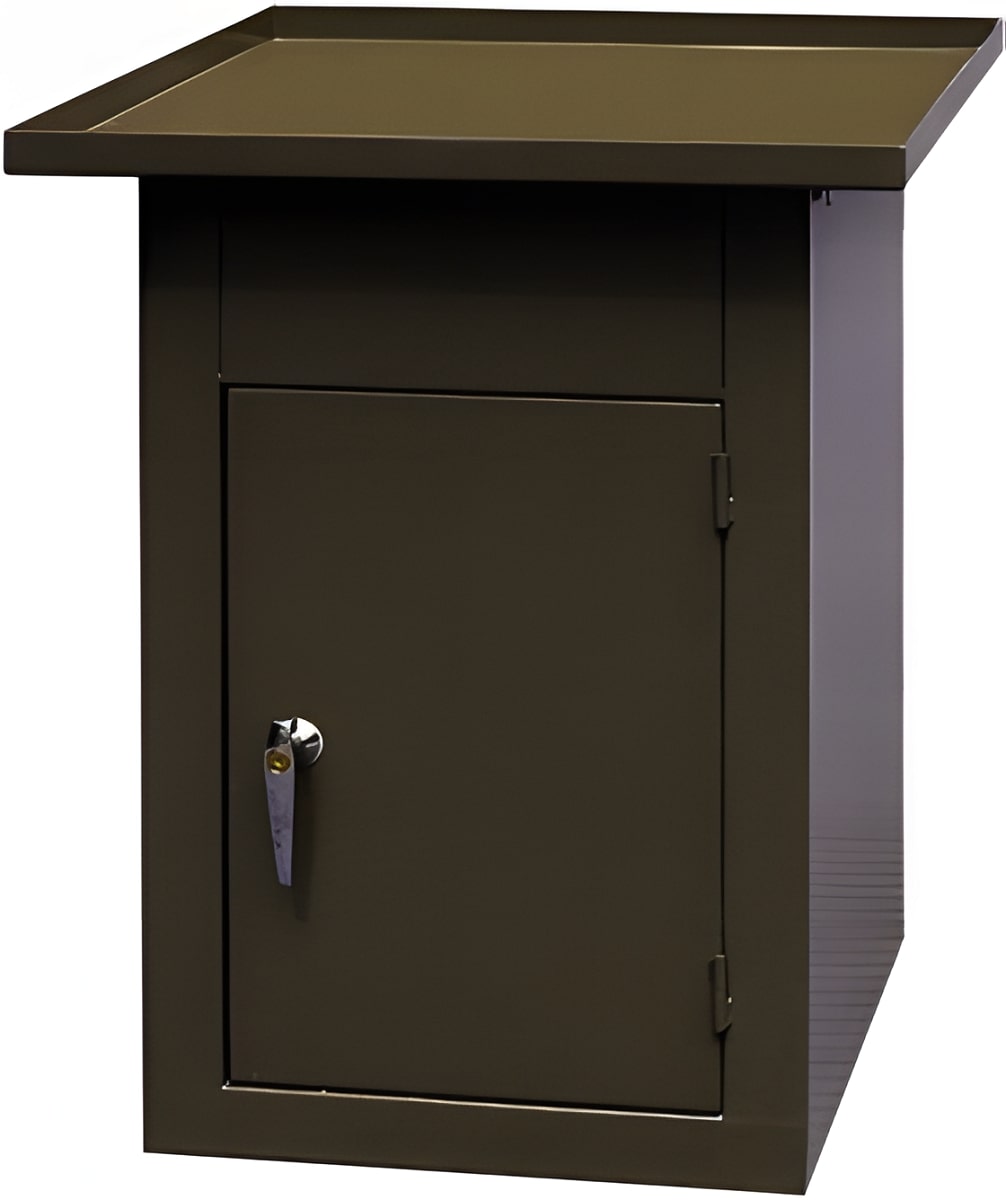

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

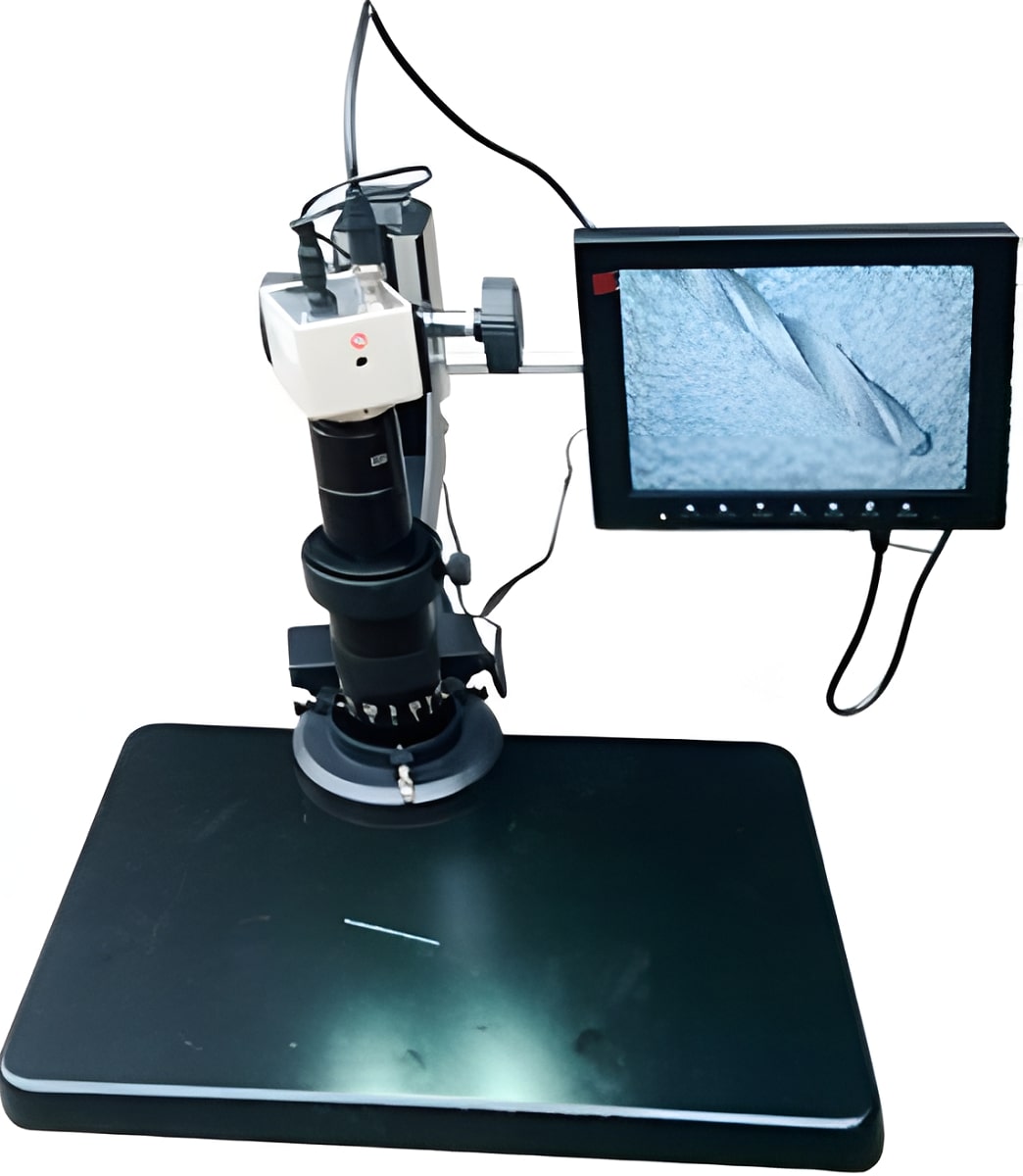

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

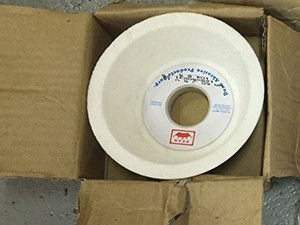

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

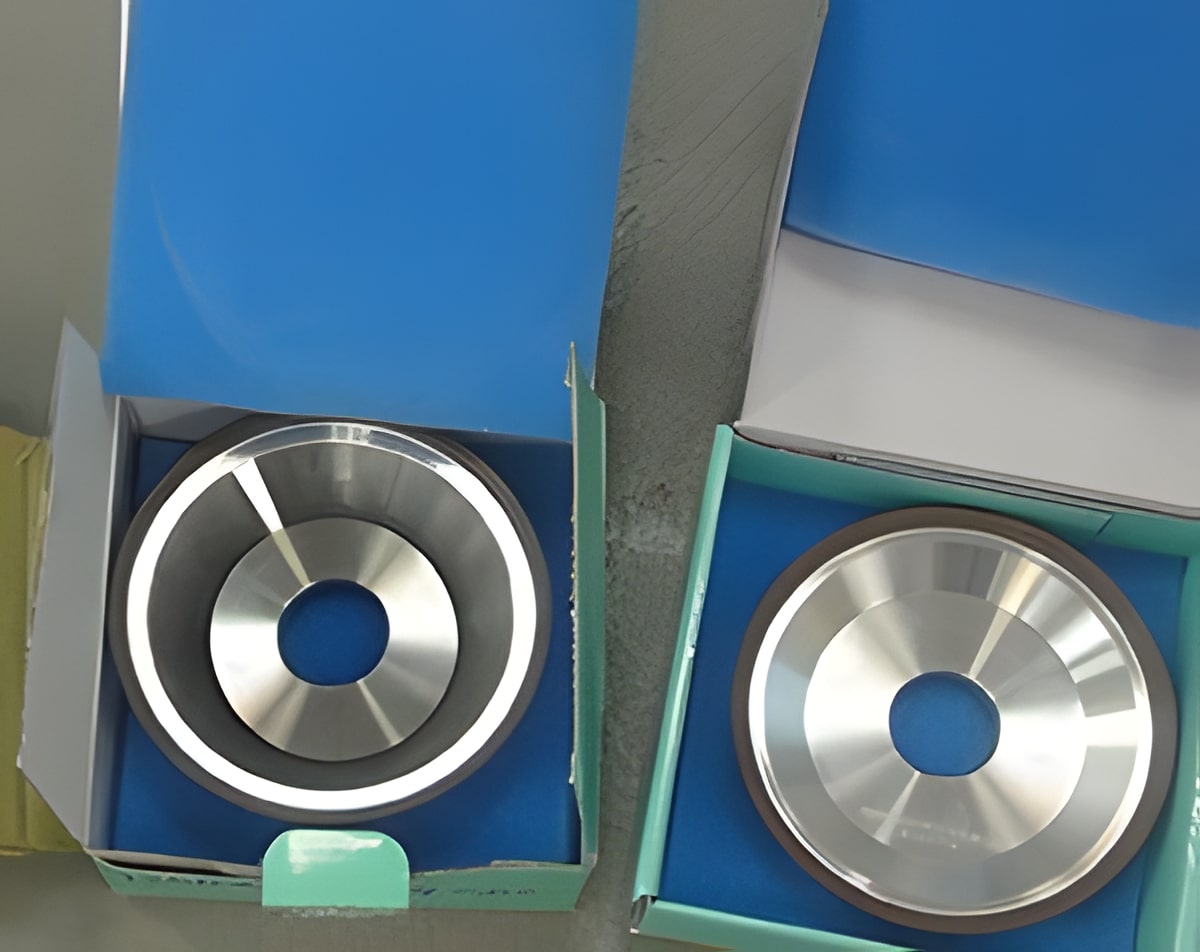

Применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.
