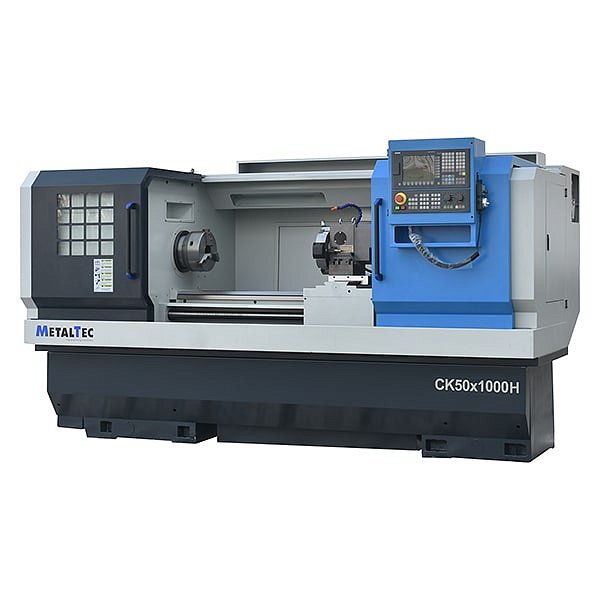

MetalTec CK 50x1000H (Комплектация ПРОМ) токарный станок c ЧПУ с прямой станиной

COM_VIRTUEMART_PRODUCT_NOSTOCK

Краткие характеристики:
Ø обработки: 500 мм
Расстояние между центрами: 1000 мм
Мощность двигателя: 11 / 15 кВт
Система ЧПУ: Siemens
Тип направляющих: Скольжения
Вес: 3100 кг

Цена по запросу

Гарантия 1 год

Доставка БЕСПЛАТНО

Пуско-наладка БЕСПЛАТНО

Описание
COM_VIRTUEMART_TAB_REVIEWS

ХарактеристикиОписание

Технические характеристики

Модель CK 50x1000H

Габариты обрабатываемых деталей:

Макс. диаметр обработки над станиной, мм 500
Макс. диаметр обработки над суппортом, мм 280
Расстояние между центрами, мм 1000

Станина и направляющие:

Тип станины Усиленная монолитная станина из чугуна
Твердость направляющих станины HRC 50
Ширина станины, мм 400
Направляющие по оси Z Скольжения
Направляющие по оси Х Скольжения

Система управления и сервоприводы:

Стойка управления Siemens 808D Advanced
Серводвигатели Siemens

Шпиндель:

Диаметр отверстия в шпинделе, мм 82
Торец шпинделя А2-8
Конус шпинделя Ø 90 мм 1:20
Патрон, мм 250 (гидравлический)
Скорость вращения, об/мин 150 - 1600

Перемещение и скорость подачи:

Ход по оси Х, мм 350
Ход по оси Z, мм 1000
Х / Z ускоренная подача , м/мин 6 / 8

Инструмент:

Тип установки инструмента, мм 8-ми позиционная револьверная головка
Система установки инструмента VDI 40
Количество устанавливаемого инструмента 8
Размер инструмента, мм 25 x 25
Задняя бабка Гидравлическая
Максимальное перемещение, мм 150
Конус МТ5

Двигатель:

Тип двигателя Серво двигатель
Мощность двигателя, кВт 11 / 15
Мощность системы охлаждения, Вт 300

Габаритные размеры:

Длина, мм 2860
Ширина, мм 1600
Высота, мм 1750
Вес, кг 2800

Габаритные размеры в упаковке:

Длина , мм 3050
Ширина, мм 1800
Высота, мм 2060
Вес, кг 3100

Конструктивные особенности

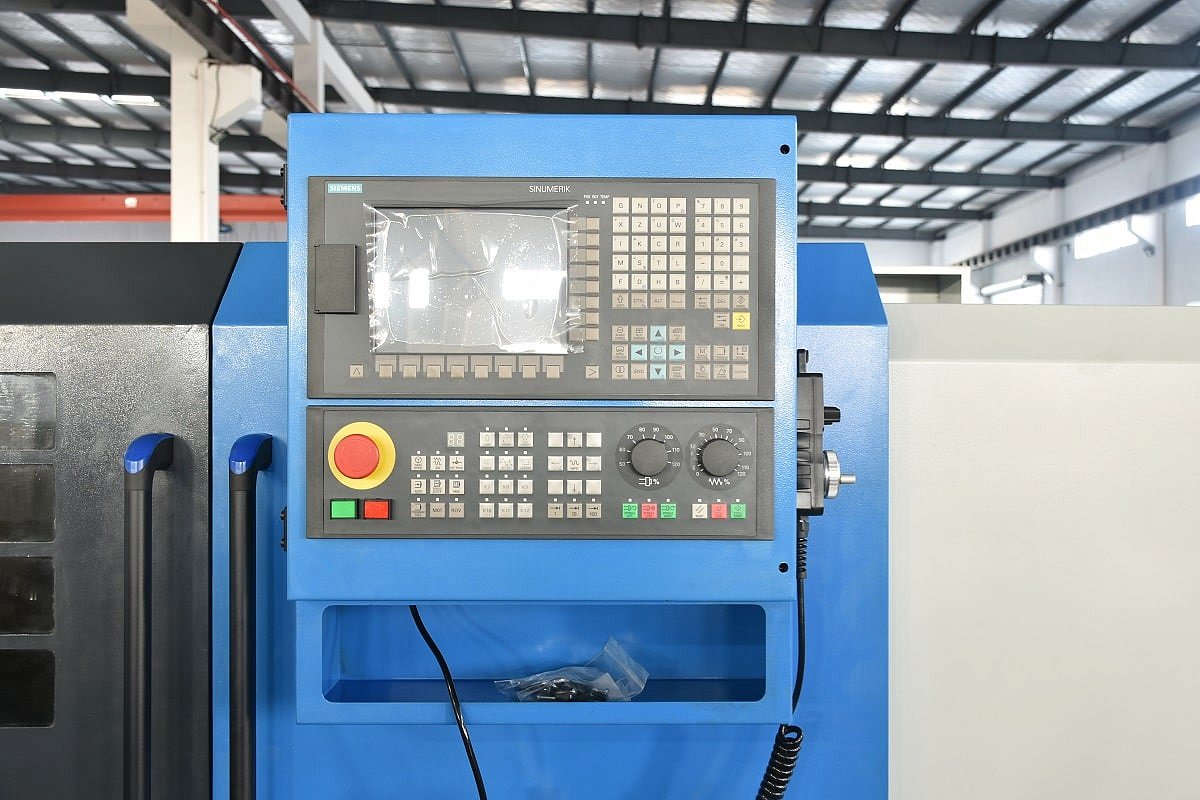

СИСТЕМА УПРАВЛЕНИЯ SINUMERIK 808D ADVANCED

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

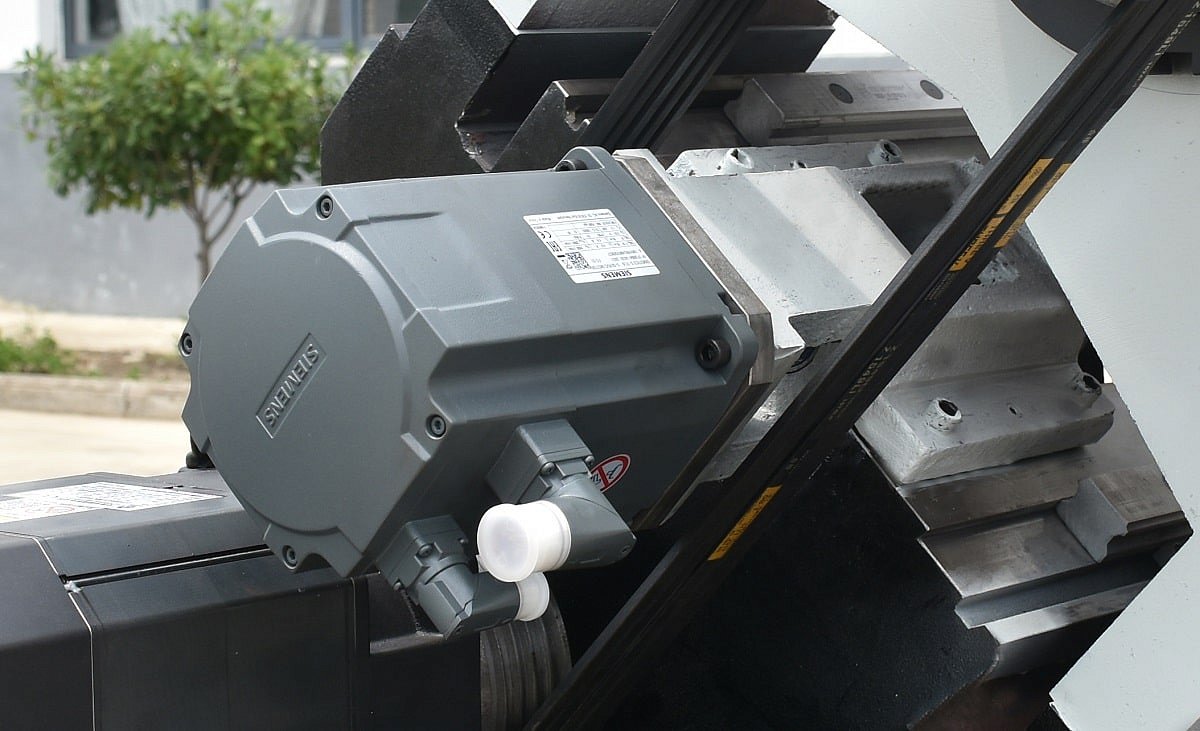

ПРИВОДНАЯ СИСТЕМА SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

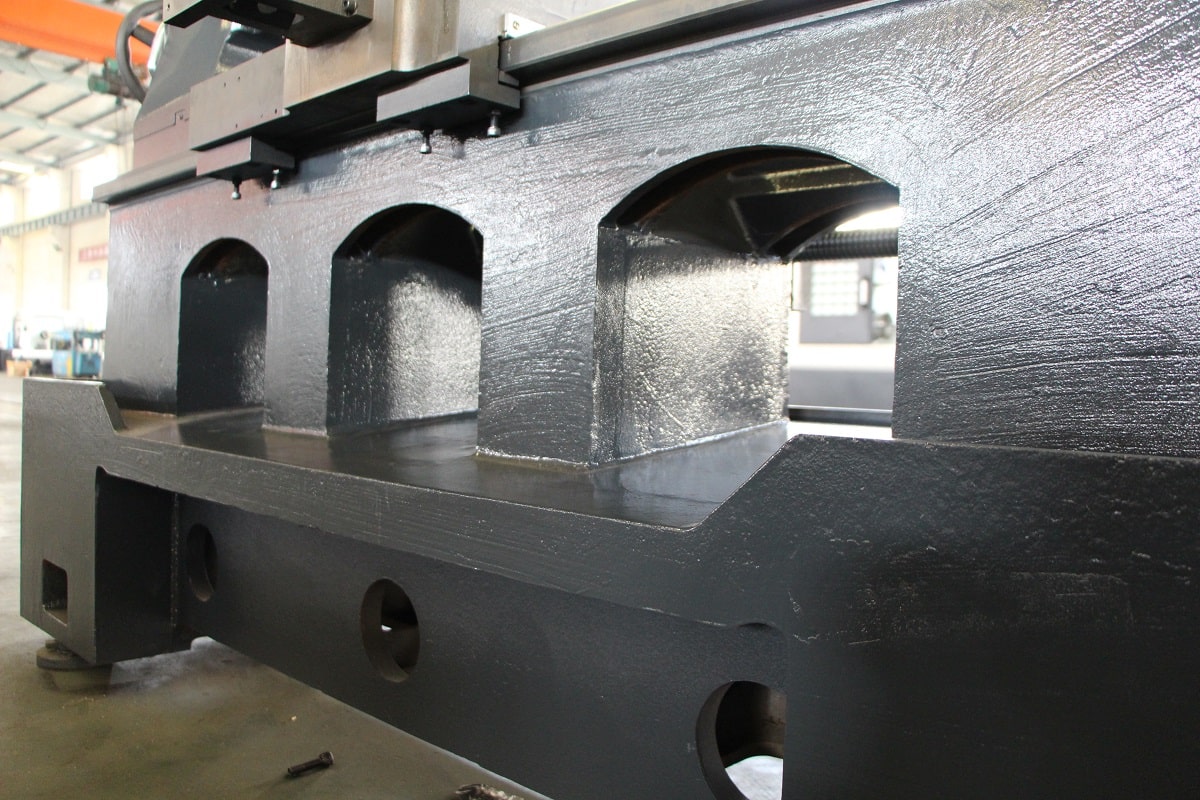

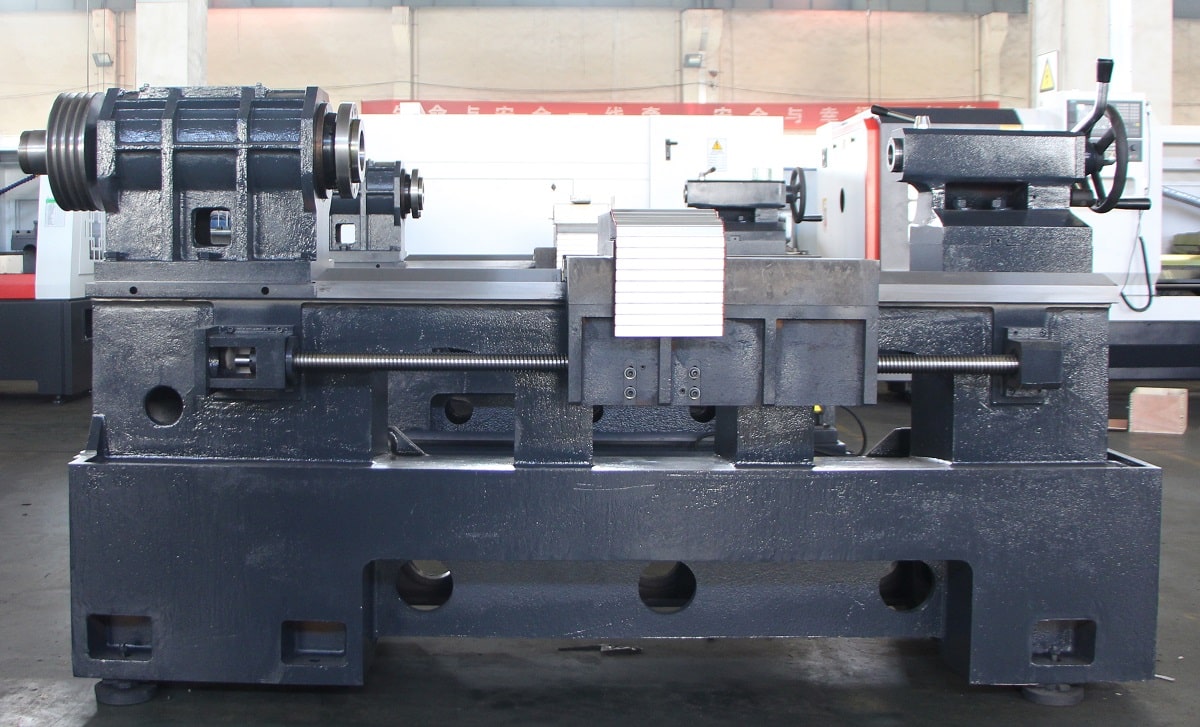

УСИЛЕННАЯ МОНОЛИТНАЯ ЛИТАЯ СТАНИНА ИЗ ЧУГУНА

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью.

В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

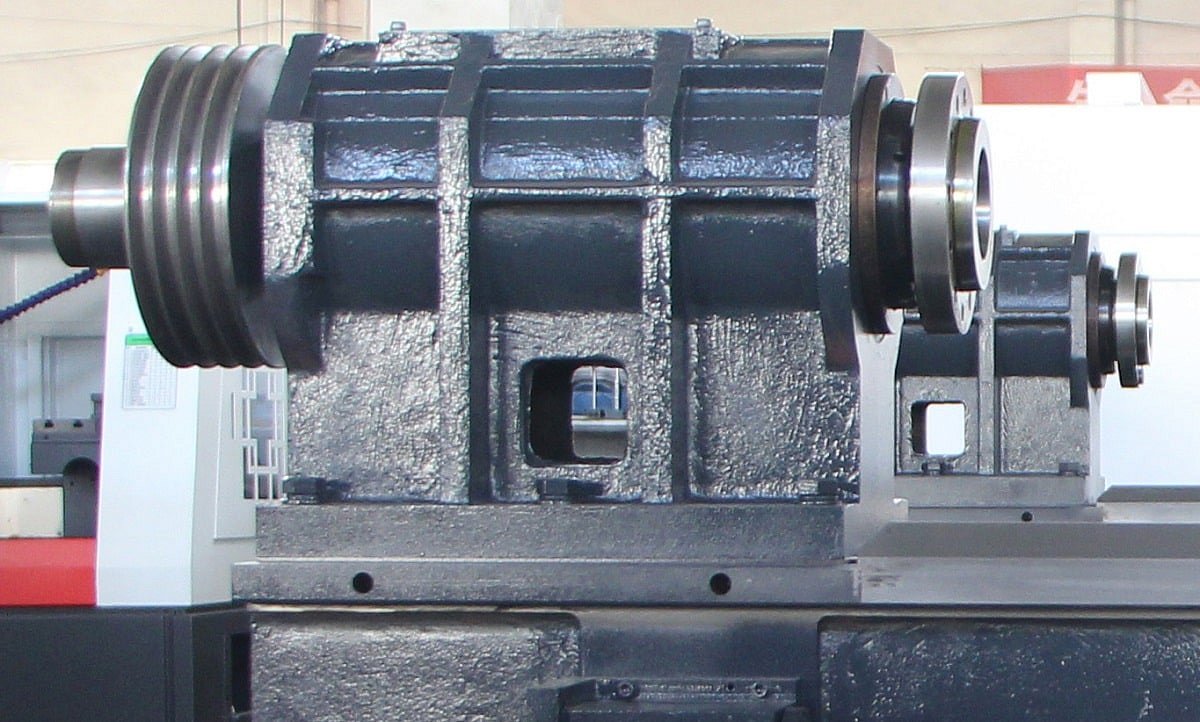

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

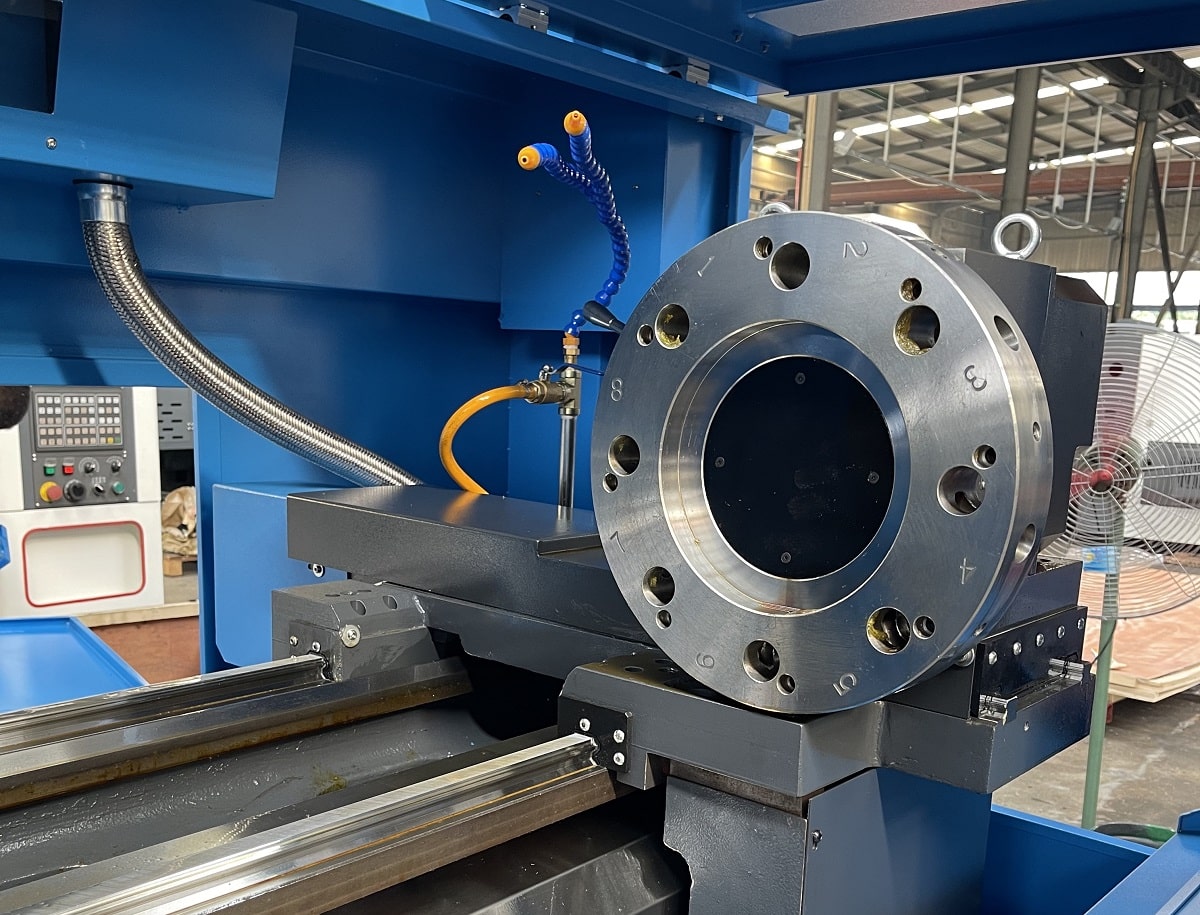

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ VDI 40

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

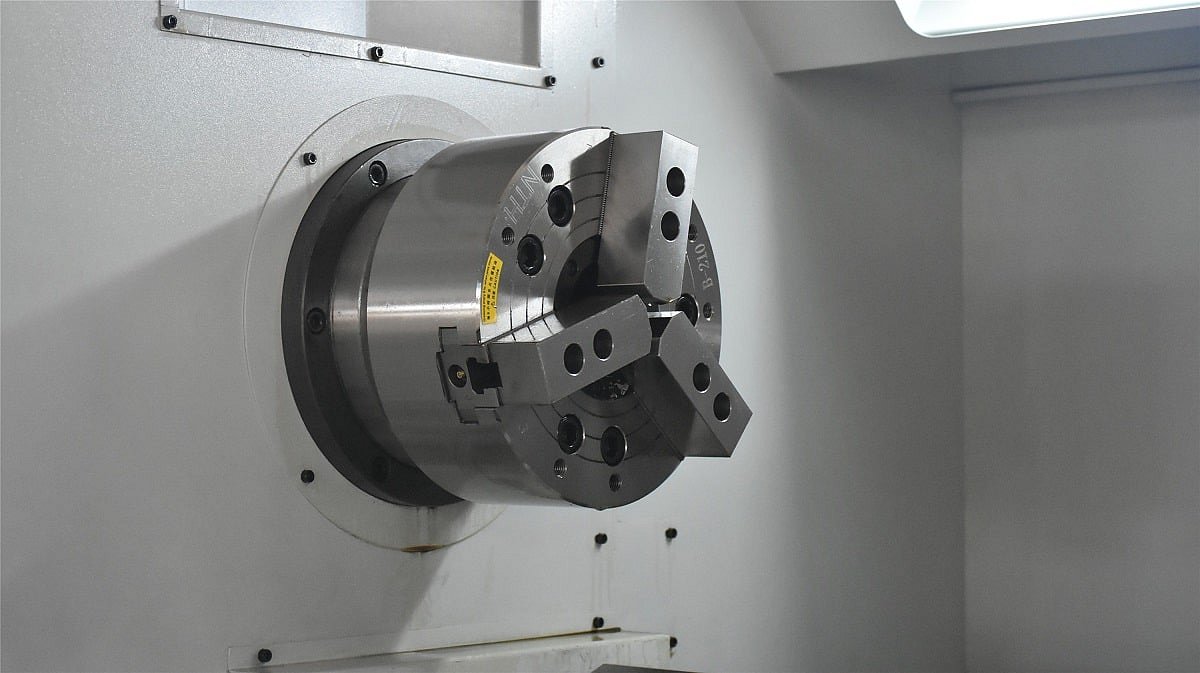

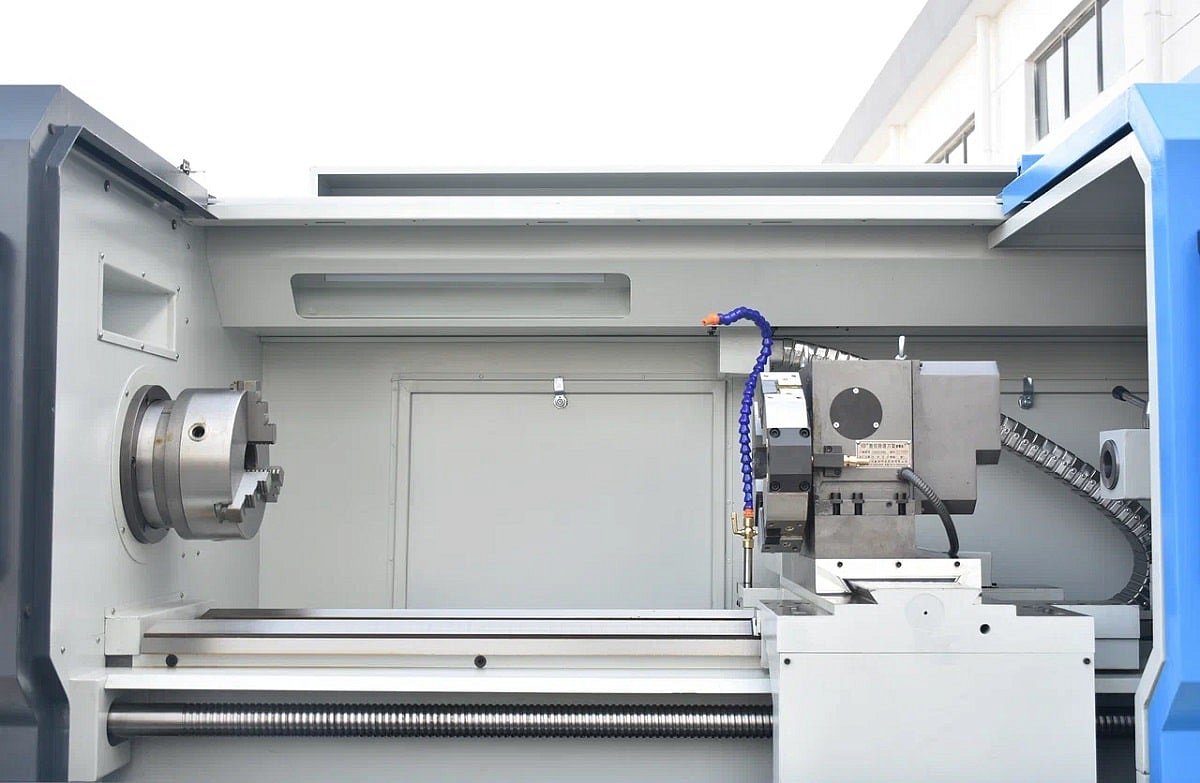

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

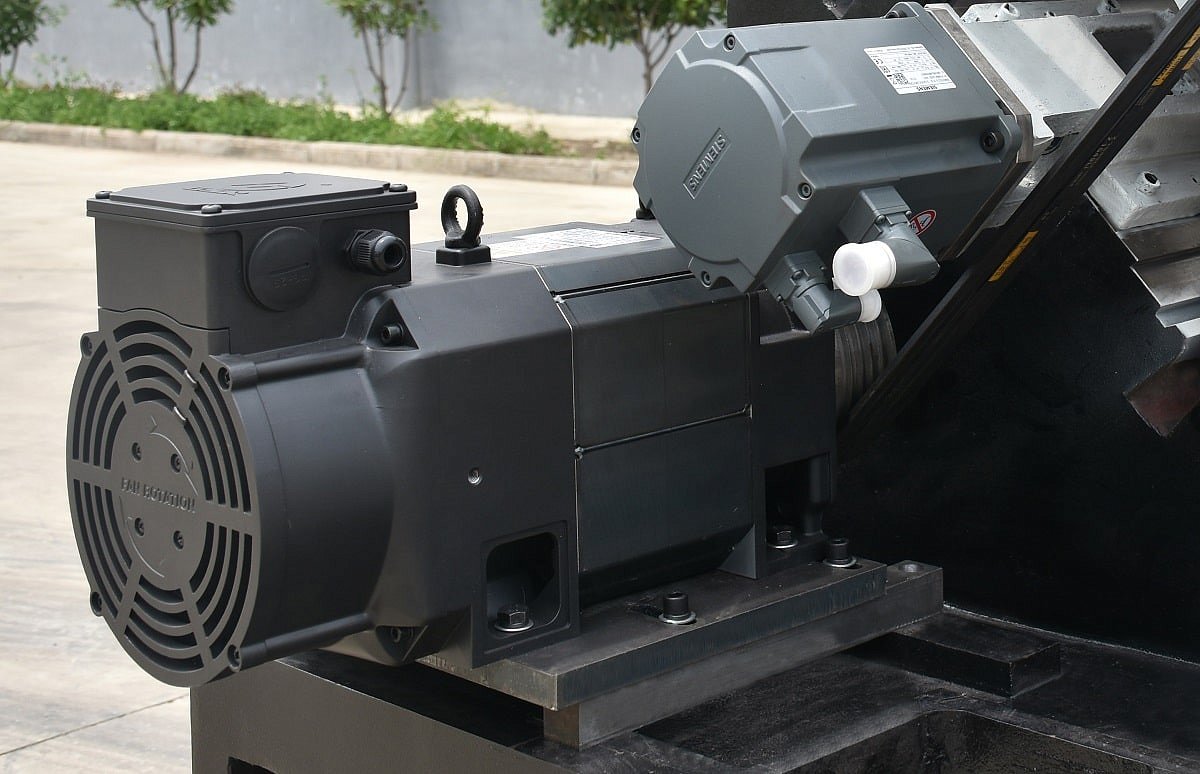

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность электродвигателя главного привода – 11 / 15 кВт.

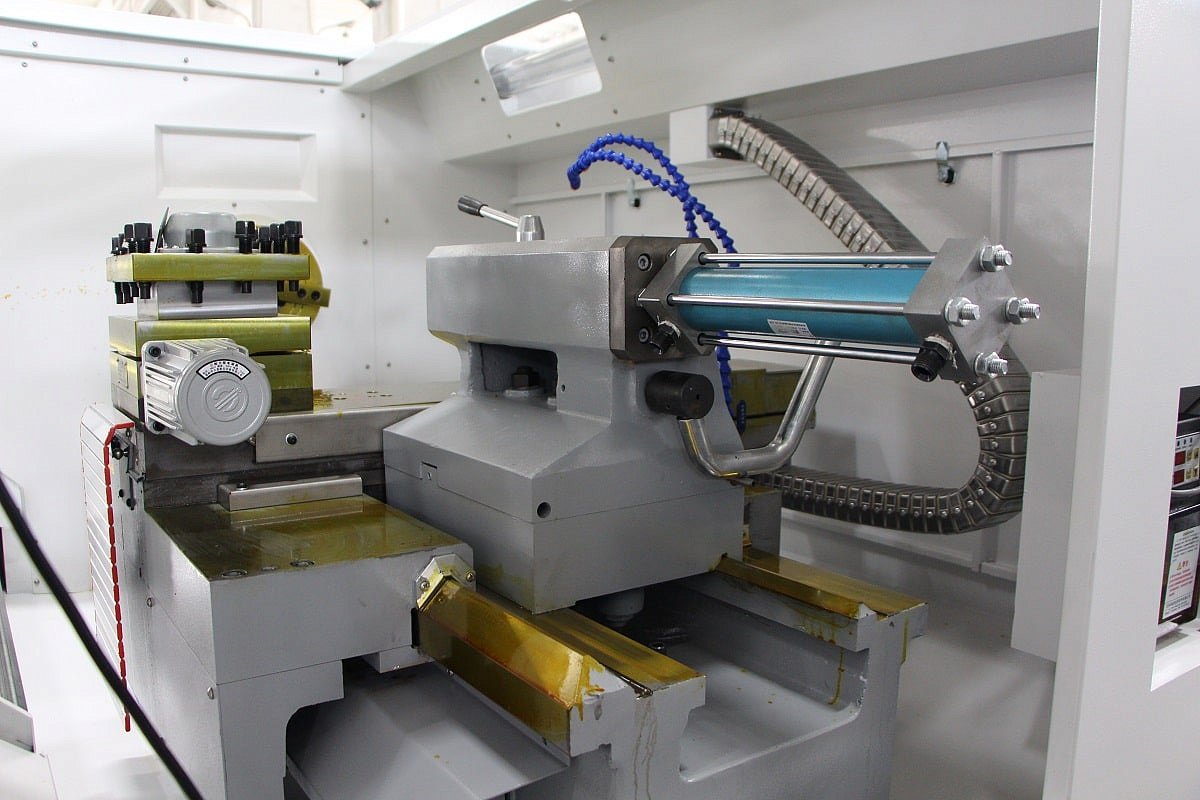

ЗАДНЯЯ БАБКА (ГИДРАВЛИЧЕСКАЯ ПИНОЛЬ)

В комплектации ПРОМ станок укомплектован задней бабкой с гидравлическим цилиндром.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ - MetalTec CK 50x1000H предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ:

Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
Жесткие направляющие скольжения;
Полное кабинетное ограждение;
Проходное отверстие шпинделя 82 мм;
Станина имеет индукционную закалку с твердостью HRC50;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Ширина станины 400 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам;
Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.

ПРЕИМУЩЕСТВА:

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
Кабинетная защита;
Шкаф с электрокомпонентами, степень защиты IP54.
