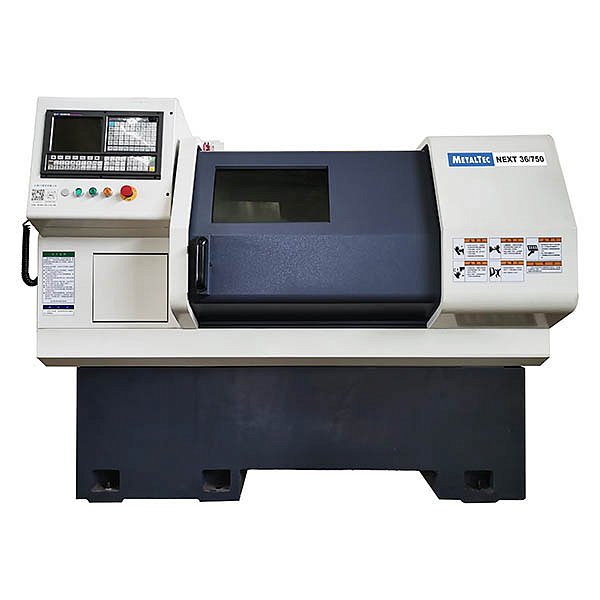

MetalTec NEXT 36x750 Токарный станок ЧПУ с горизонтальной станиной (Fanuc)
COM_VIRTUEMART_PRODUCT_NOSTOCK
Краткие характеристики:
Ø обработки: 265 мм
Расстояние между центрами: 750 мм
Мощность двигателя: 5,5 / 7,5 кВт
Система ЧПУ: Fanuc
Тип направляющих: Скольжения
Вес: 1400 кг
Ø обработки: 265 мм
Расстояние между центрами: 750 мм
Мощность двигателя: 5,5 / 7,5 кВт
Система ЧПУ: Fanuc
Тип направляющих: Скольжения
Вес: 1400 кг
Гарантия 1 год
Доставка БЕСПЛАТНО
Пуско-наладка БЕСПЛАТНО
ХарактеристикиОписание
Технические характеристики
-
Модель NEXT 36x750
Габариты обрабатываемых деталей:
-
Расстояние между центрами, мм 750
-
Макс. расстояние над станиной, мм 360
-
Макс. диаметр обработки над станиной (диск), мм 265
-
Макс. диаметр над суппортом, мм 200
Шпиндель
-
Макс. обороты, об/мин 35 - 2200
-
Отверстие шпинделя, мм62 (49 мм после гидравлического патрона)
-
Торец шпинделя A2-6
-
Диаметр патрона, мм 200
Перемещение суппорта
-
Ход по оси Х, мм 235
-
Ход по оси Z, мм 640
-
Обрабатываемая заготовка (вал), мм 470 (при 6-ти поз. голове)
-
X / Z ускоренное перемещение, м/мин 6 / 12
-
Диаметр ШВП по осям X и Z, мм 25 / 50
Инструментальный резцедержатель
-
Тип электрический 6-ти позиционный резцедержатель
-
Количество инструмента, шт. 6
-
Прямоугольный блок, мм 20 x 20 (3 шт.)
-
Блок для расточного инструмента, мм Ø 25 (3 шт.)
Задняя бабка
-
Тип гидравлическая
-
Макс. перемещение, мм 127
-
Конус MT4
Двигатель
-
Мощность двигателя, кВт 5,5 / 7,5
-
Номинальный / макс. выходной крутящий момент шпинделя 70 / 96
-
Насос СОЖ, Вт 200
Параметры точности
-
Точность обработки IT6
-
Округлость обрабатываемой детали, мм 0,004
-
Цилиндрическая степень обработки заготовки, мм 0,024 / 300
-
Плоскостность обрабатываемой заготовки, мм 0,02 / Ø300
-
Шероховатость поверхности обрабатываемых деталей, мм Ra1.6μm
-
Точность позиционирования по оси X, мм 0,031
-
Точность позиционирования по оси Z, мм 0,032
-
Повторяемость по оси X, мм 0,008
-
Повторяемость по оси Z, мм 0,010
Габаритные размеры
-
Длина, мм 2310
-
Ширина, мм 1200
-
Высота, мм 1650
-
Вес, кг 1400
Габаритные размеры в упаковке
-
Длина, мм 2560
-
Ширина, мм 1500
-
Высота, мм 2000
-
Вес, кг 1500
Размеры на палете
-
Длина, мм 2400
-
Ширина, мм 1600
-
Высота, мм 1900
Конструктивные особенности

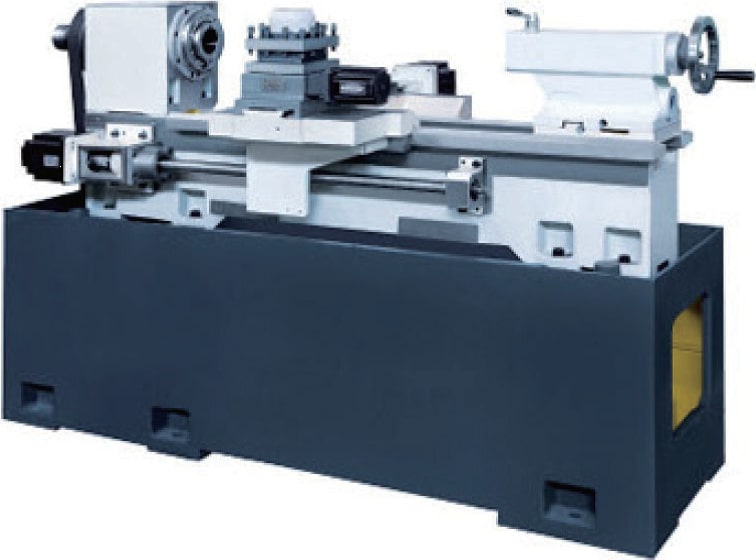

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

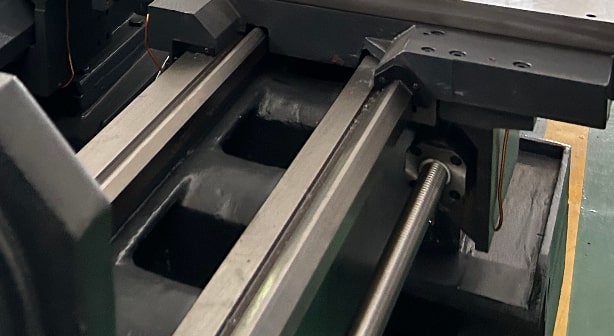

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

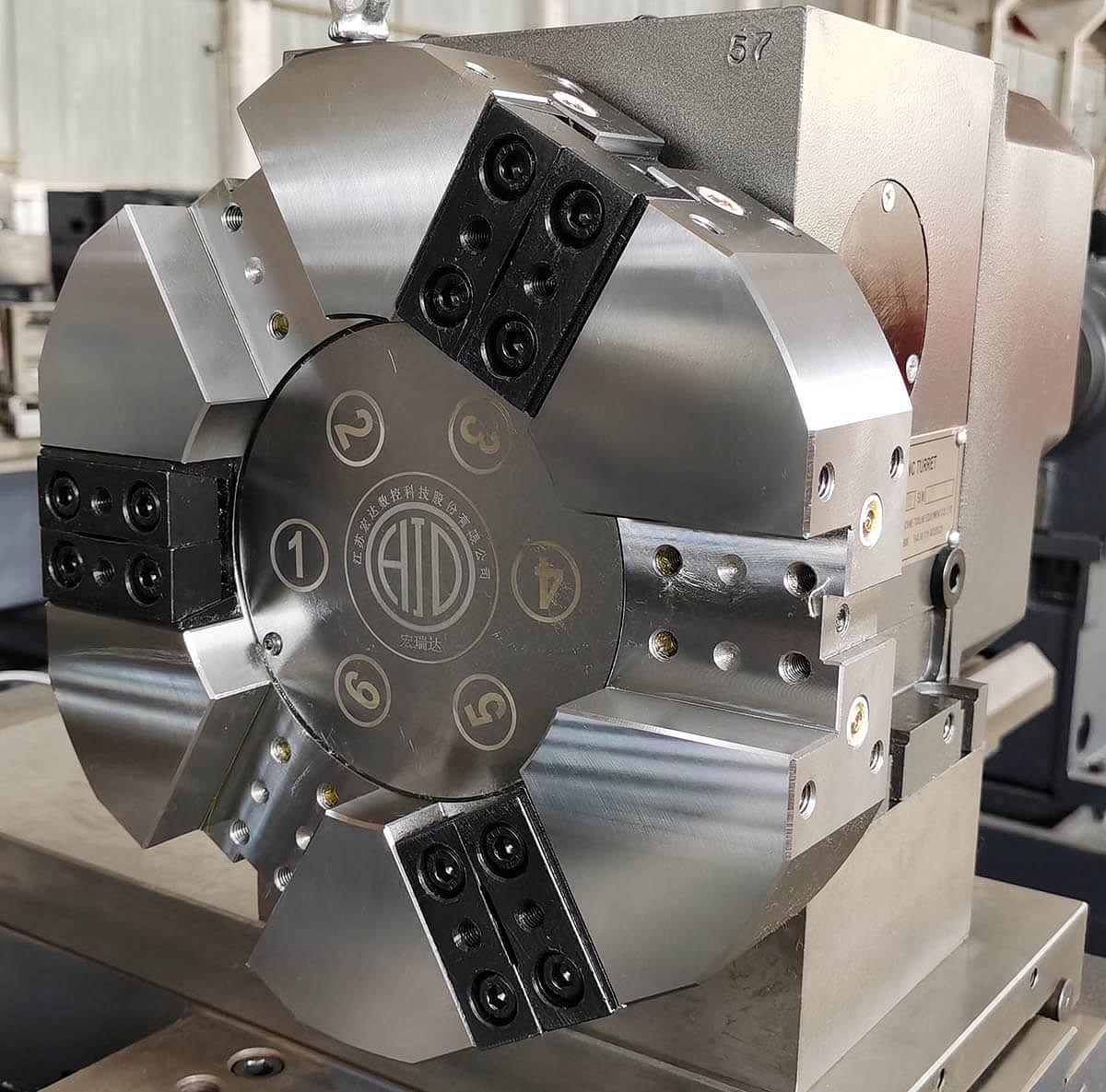

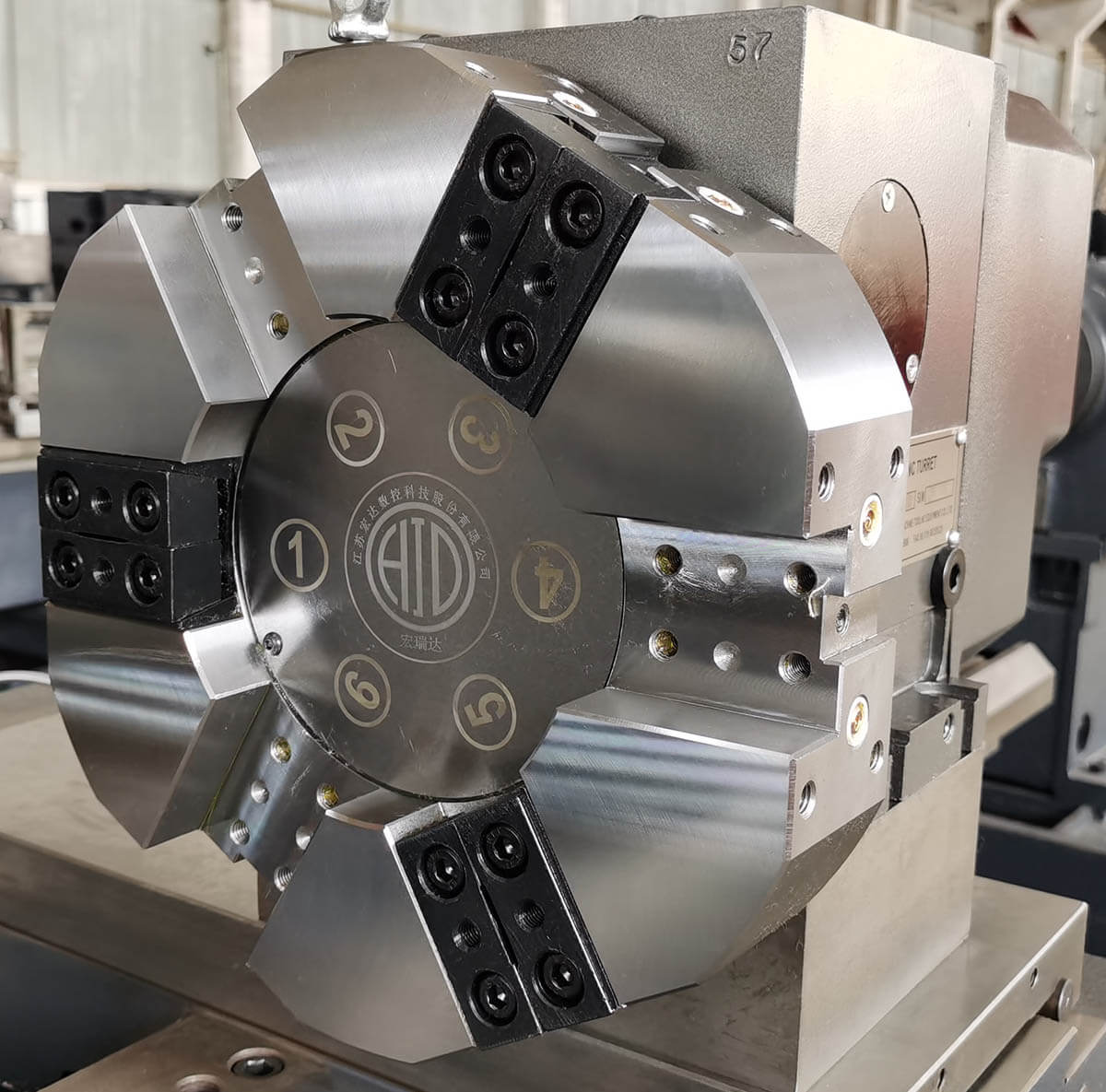

6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

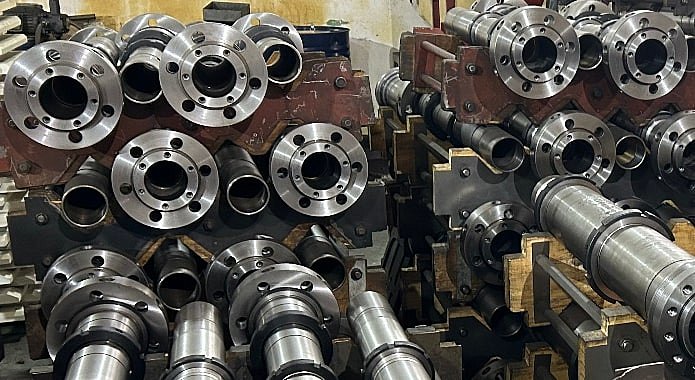

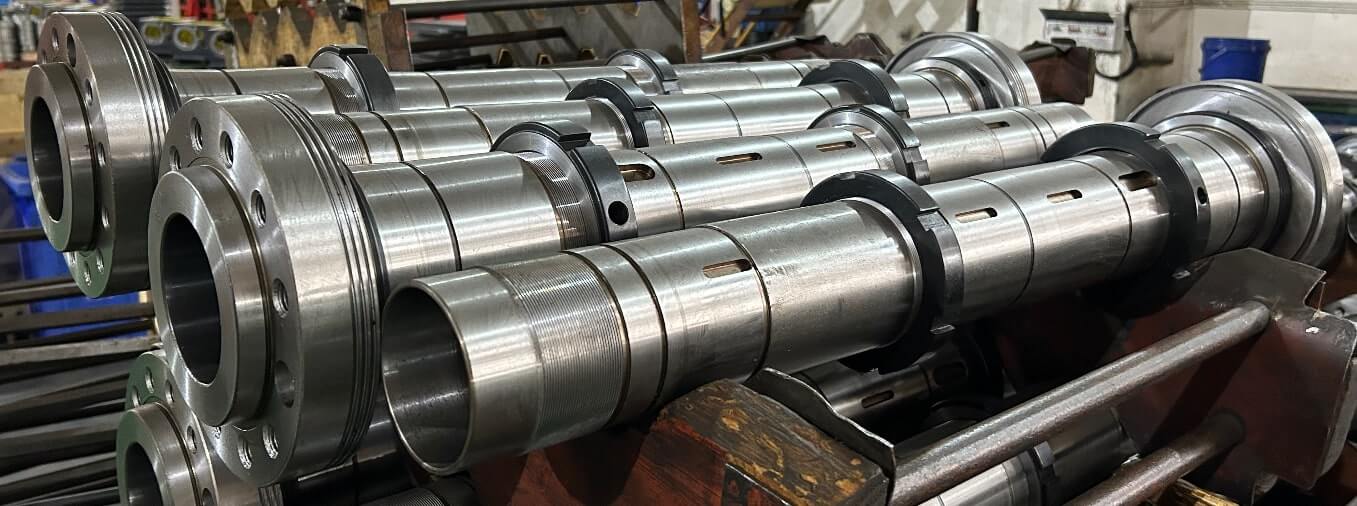

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

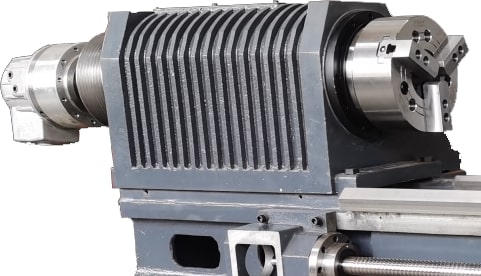

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

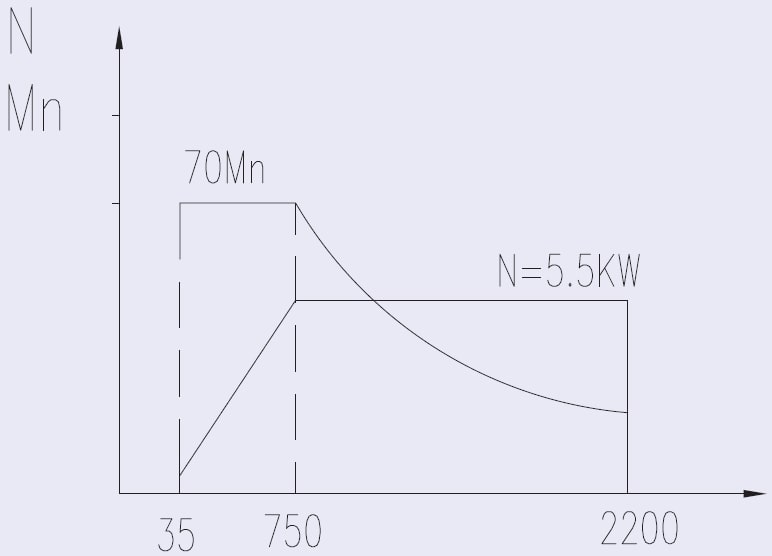

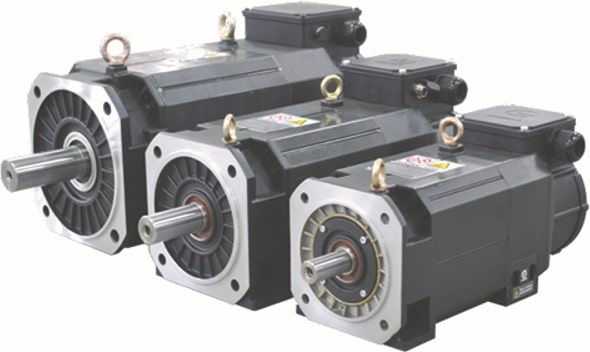

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

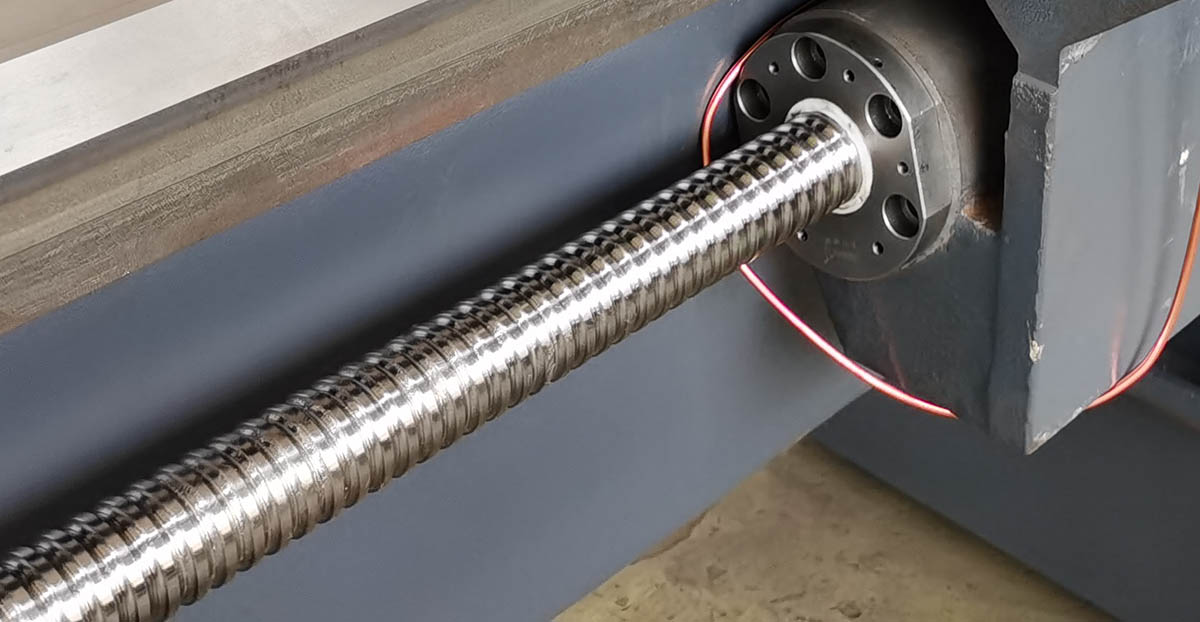

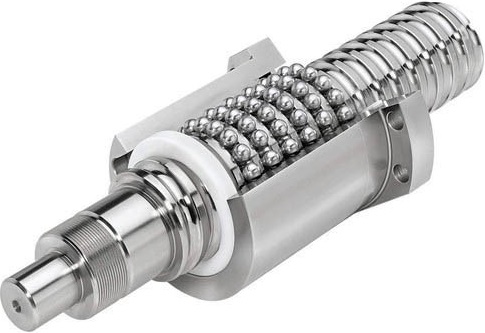

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

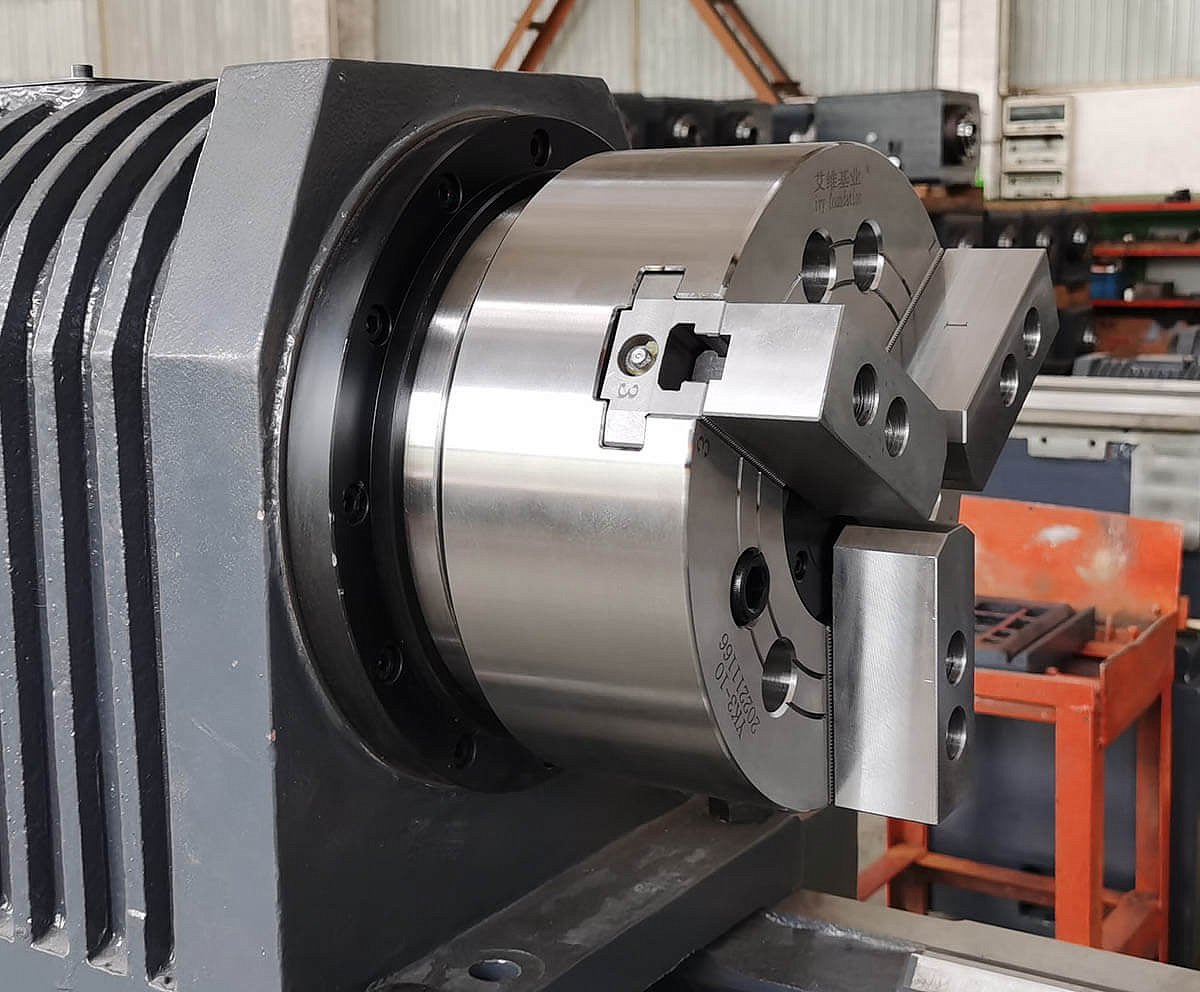

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

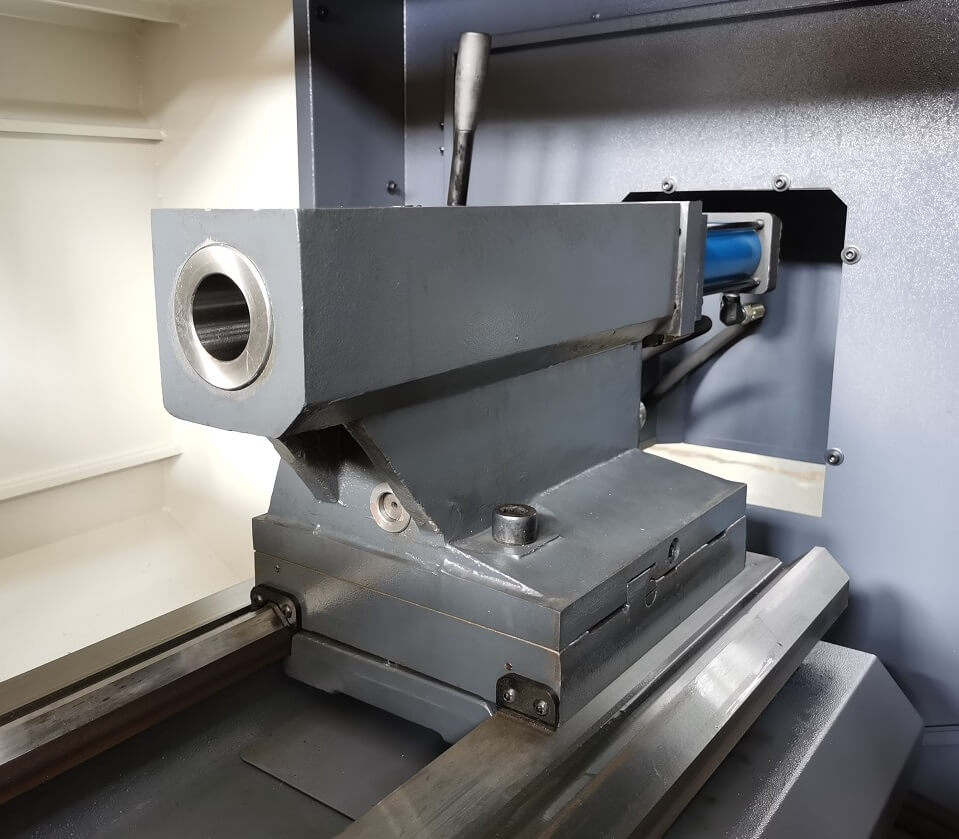

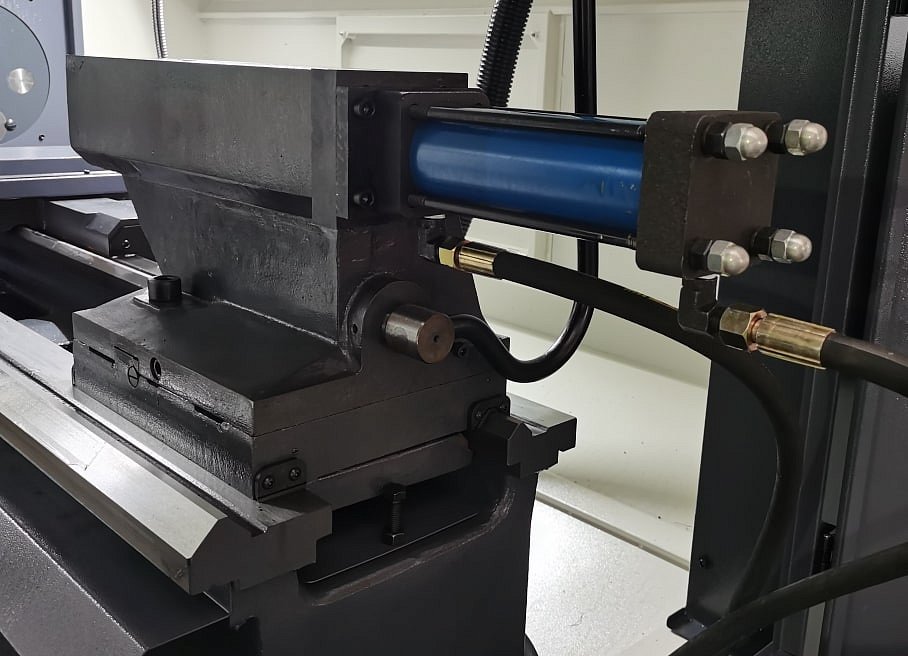

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА
Станок поставляется с задней бабкой с гидравлическим приводом.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 36x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 36x750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
Внутреннее точение
Наружное точение
Точение наружной резьбы
Наружная отрезка и обработка канавок
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлическая задняя бабка
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 49 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
