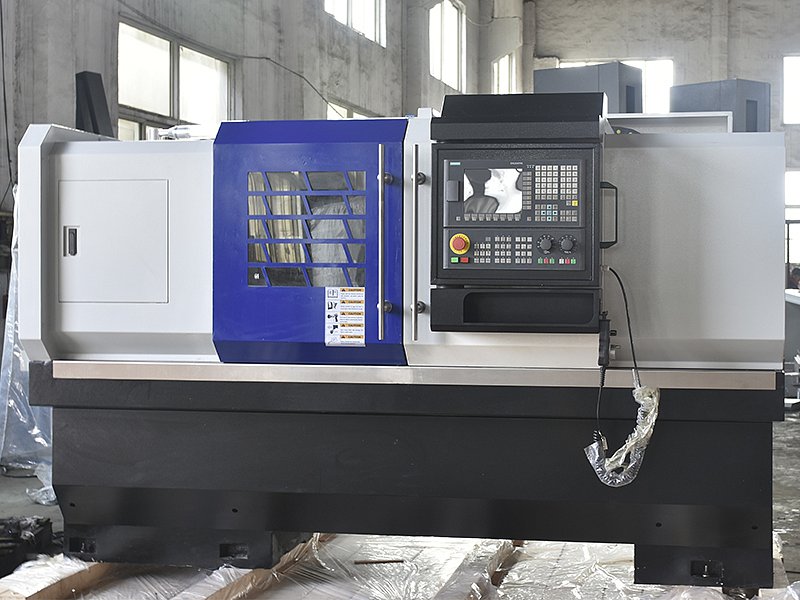

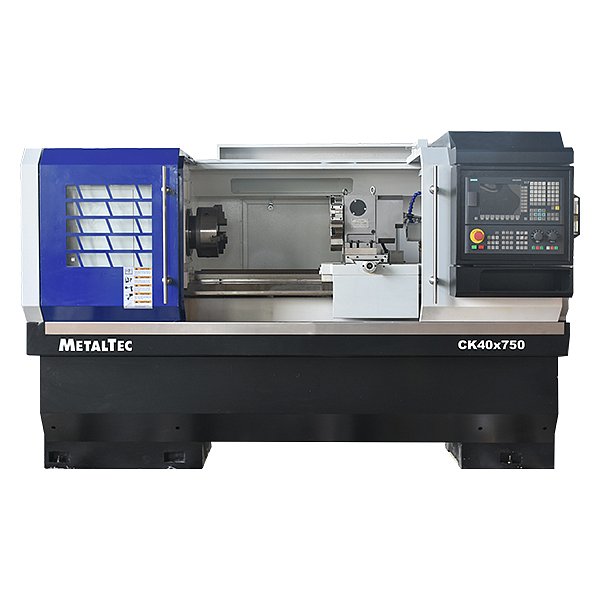

MetalTec CK 40x750 токарный станок ЧПУ с прямой станиной

COM_VIRTUEMART_PRODUCT_NOSTOCK

Краткие характеристики:
Ø обработки: 400 мм
Расстояние между центрами: 750 мм
Мощность двигателя: 7,5 / 11 кВт
Система ЧПУ: Siemens
Тип направляющих: Скольжения
Вес: 2000 кг

Цена по запросу

Гарантия 1 год

Доставка БЕСПЛАТНО

Пуско-наладка БЕСПЛАТНО

Описание
COM_VIRTUEMART_TAB_REVIEWS

ХарактеристикиОписание

Технические характеристики

Модель CK 40x750

Габариты обрабатываемых деталей:

Макс. диаметр обработки над станиной, мм 400
Макс. диаметр обработки над суппортом, мм 200
Расстояние между центрами, мм 750

Станина и направляющие:

Тип станины Монолитная станина из чугуна
Твердость направляющих станины HRC 54
Ширина станины, мм 335
Направляющие по оси Z Скольжения
Направляющие по оси Х Скольжения

Система управления и сервоприводы:

Стойка управления Siemens 808 Advanced
Серводвигатели Siemens

Шпиндель:

Диаметр отверстия в патроне, мм 60
Торец шпинделя А2-6
Патрон, мм 200 (ручной или гидравлический)
Скорость вращения, об/мин 50 - 2500

Перемещение и скорость подачи:

Ход по оси Х, мм 240
Ход по оси Z, мм 600
Х,Z ускоренная подача , м/мин 6 / 8

Инструмент:

Инструментальная система

8-ми позиционная револьверная головка
Количество устанавливаемого инструмента, шт. 8
Размер инструмента, мм 20 х 20

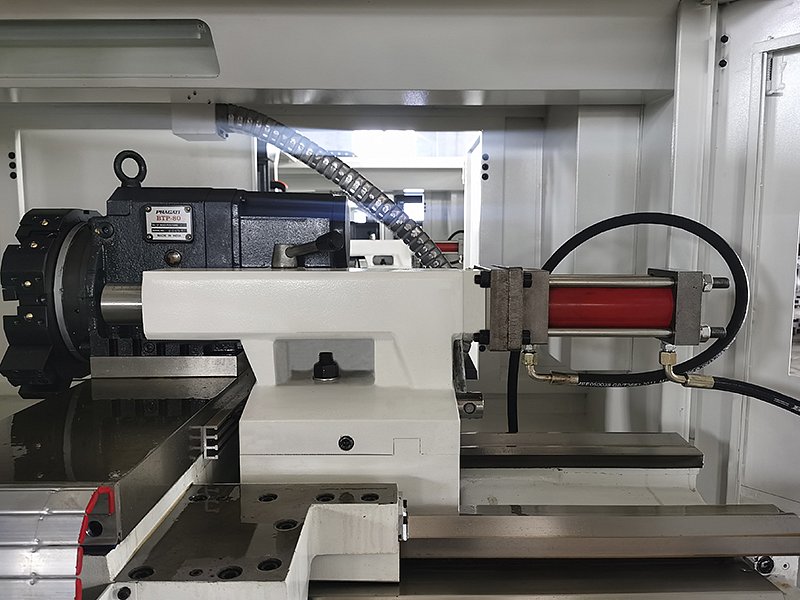

Задняя бабка Ручная / Гидравлическая (пиноль)
Максимальное перемещение, мм 120
Конус МТ4

Двигатель:

Тип двигателя Серводвигатель
Мощность шпинделя, кВт 7,5 / 11
Мощность системы охлаждения, Вт 120

Габаритные размеры:

Длина, мм 2400
Ширина, мм 1600
Высота, мм 2100
Вес (нетто), кг 1800
Вес (брутто), кг 2000

Конструктивные особенности

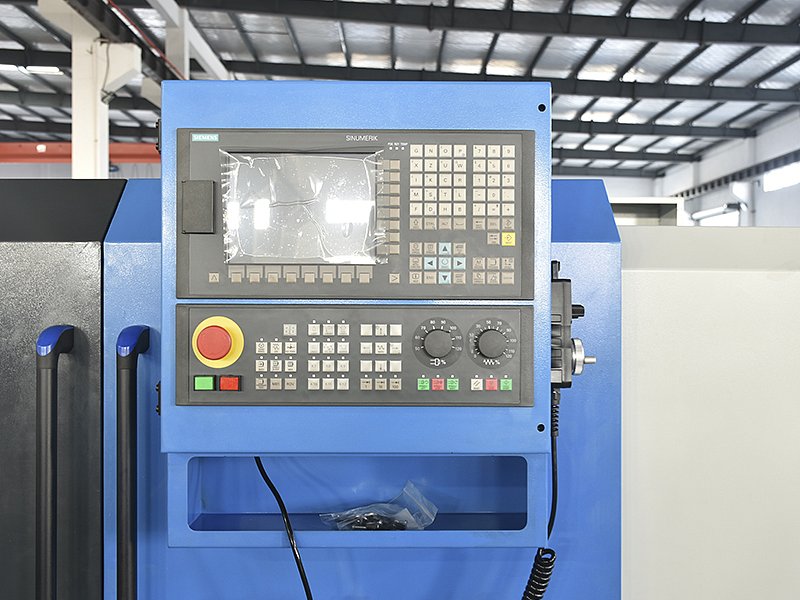

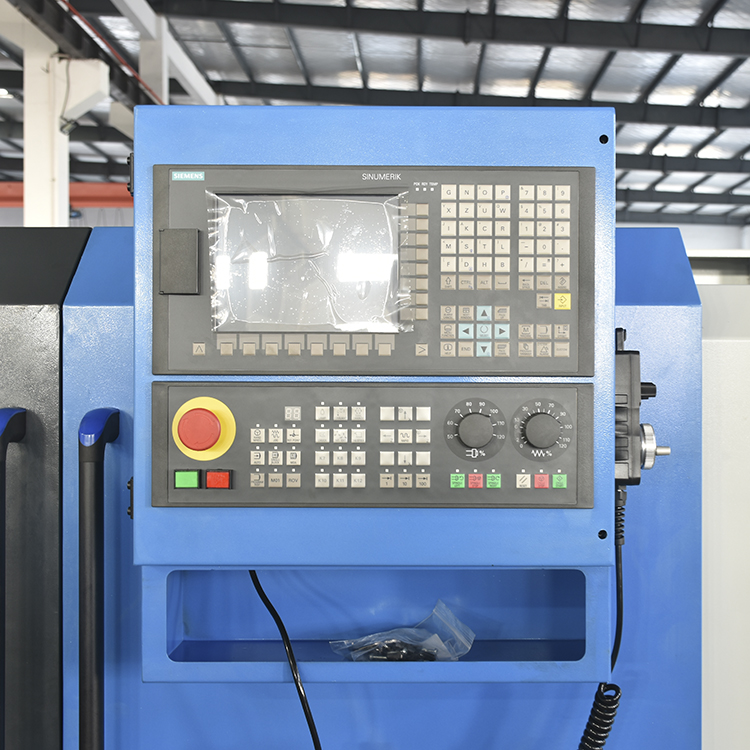

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

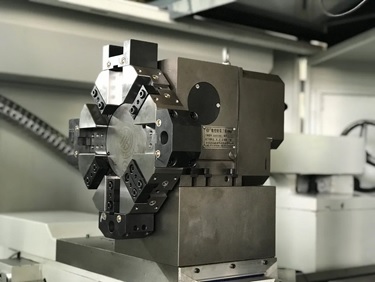

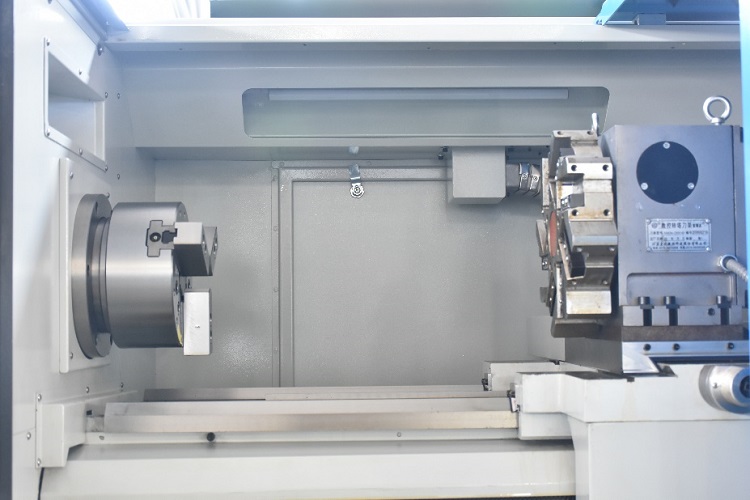

8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

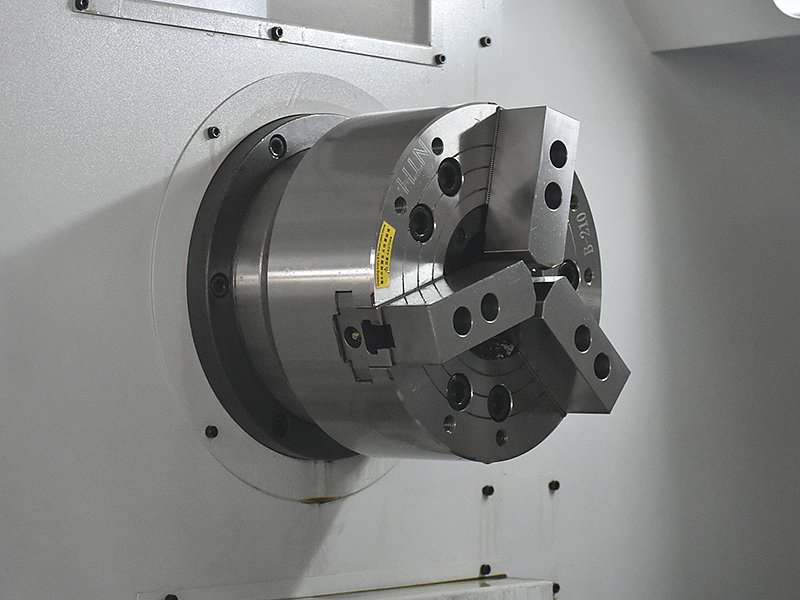

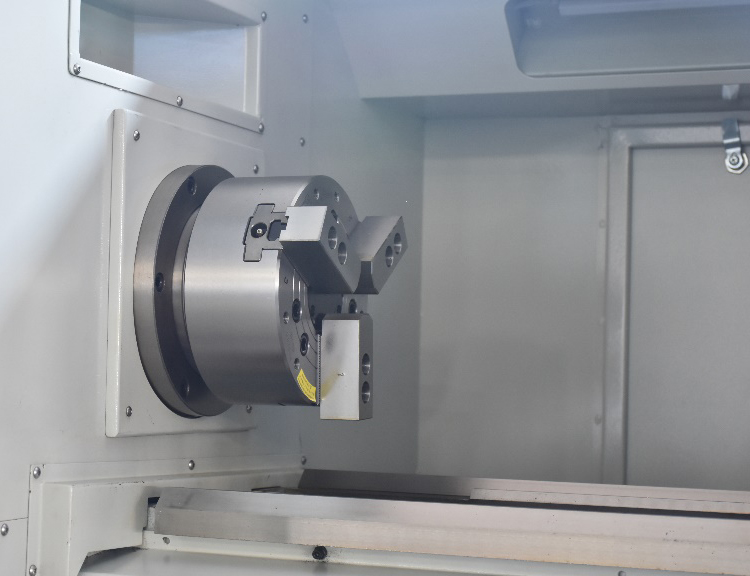

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

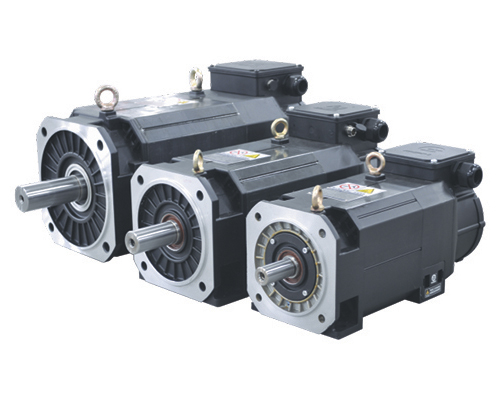

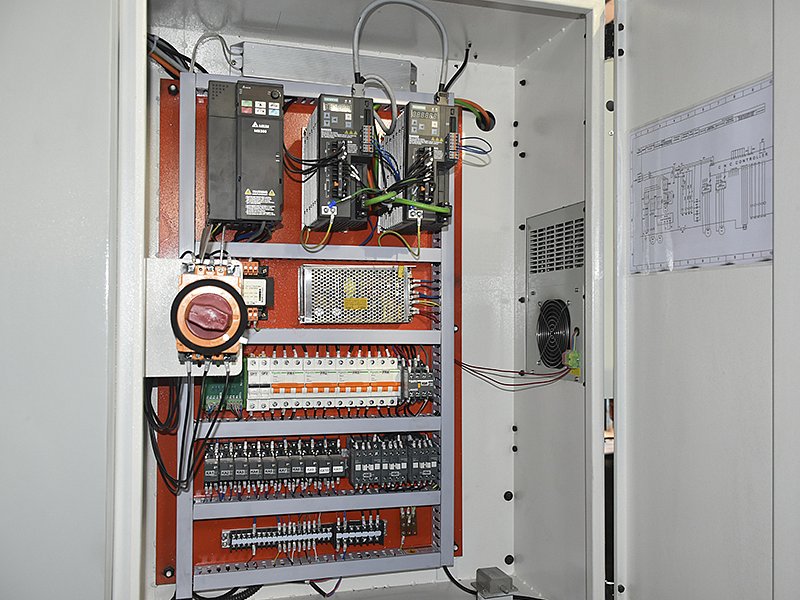

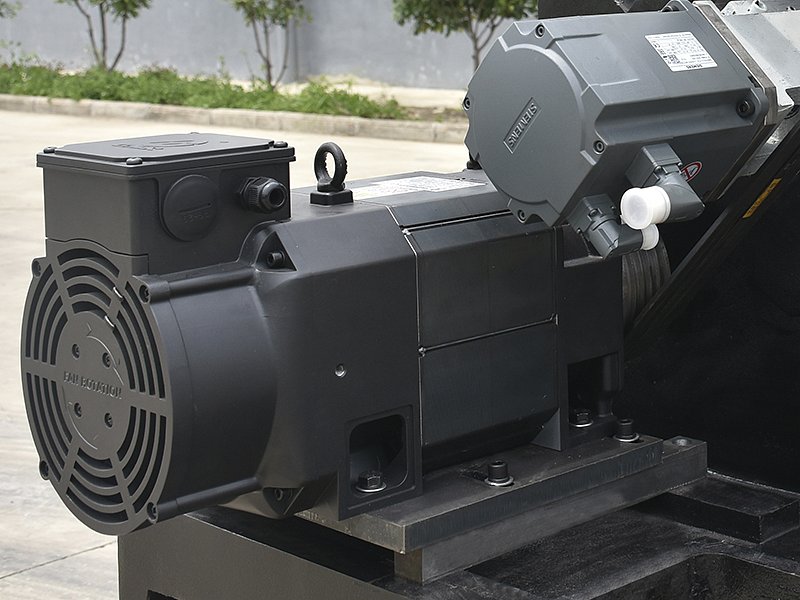

ПРИВОДНАЯ СИСТЕМА SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

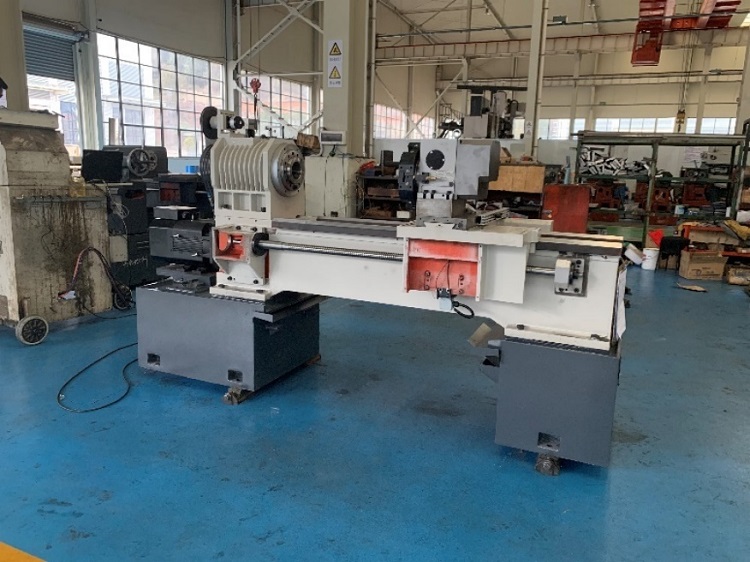

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

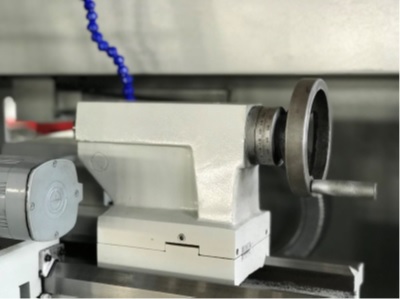

ЗАДНЯЯ БАБКА

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.

Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

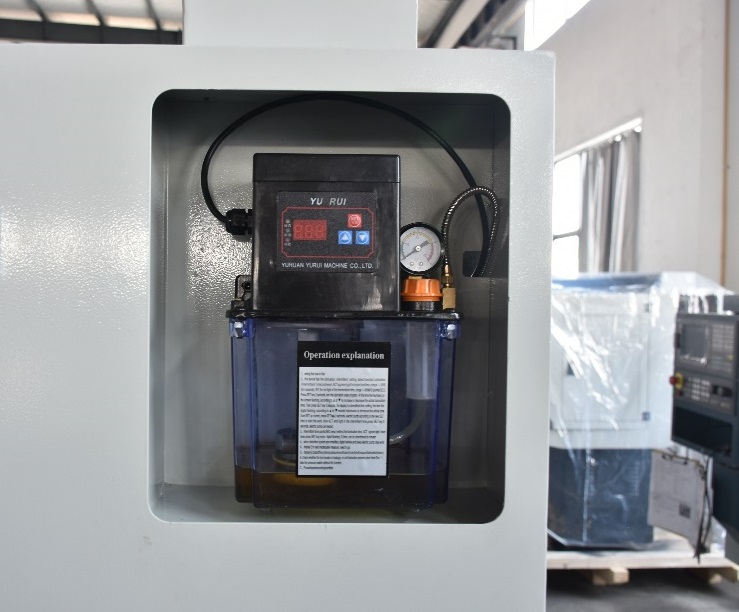

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ MetalTec CK 40x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
Жесткие направляющие скольжения;
Полное кабинетное ограждение;
Проходное отверстие шпинделя 60 мм;
Станина имеет индукционную закалку с твердостью HRC54;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.

ПРЕИМУЩЕСТВА:

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
