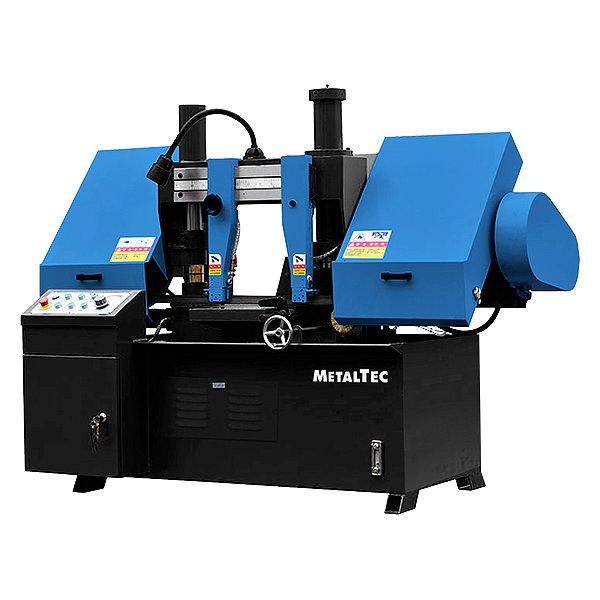

MetalTec BS 500CН (MGH-500) Ленточнопильный станок по металлу

COM_VIRTUEMART_PRODUCT_NOSTOCK

Краткие характеристики:
Тип станка полуавтоматический
Конструкция колонный
Поворот пильного модуля Нет
Угол пиления 90°
Тиски гидравлические
Пакетная резка есть
Вес 1900 кг

Цена по запросу

Гарантия 1 год

Доставка БЕСПЛАТНО

Пуско-наладка БЕСПЛАТНО

Описание
COM_VIRTUEMART_TAB_REVIEWS

ХарактеристикиОписание

Технические характеристики

Модель BS 500 CH

Параметры резки:

Диаметр резки под 90°, мм 500 / 500 х 500
Круг 500
Квадрат 500 х 500
Размер полотна, мм 5800 х 41 х 1,3
Скорость, м/мин 27 / 45 / 69

Двигатель:

Мощность двигателя, кВт 5,5
Мощность мотора гидравлики, кВт 0,75
Гидравлическая помпа, кВт 0,09

Технические характеристики:

Длина, мм 2950
Ширина, мм 1270
Высота, мм 2200
Вес, кг 1900

Конструктивные особенности

Направляющие пильного полотна

Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

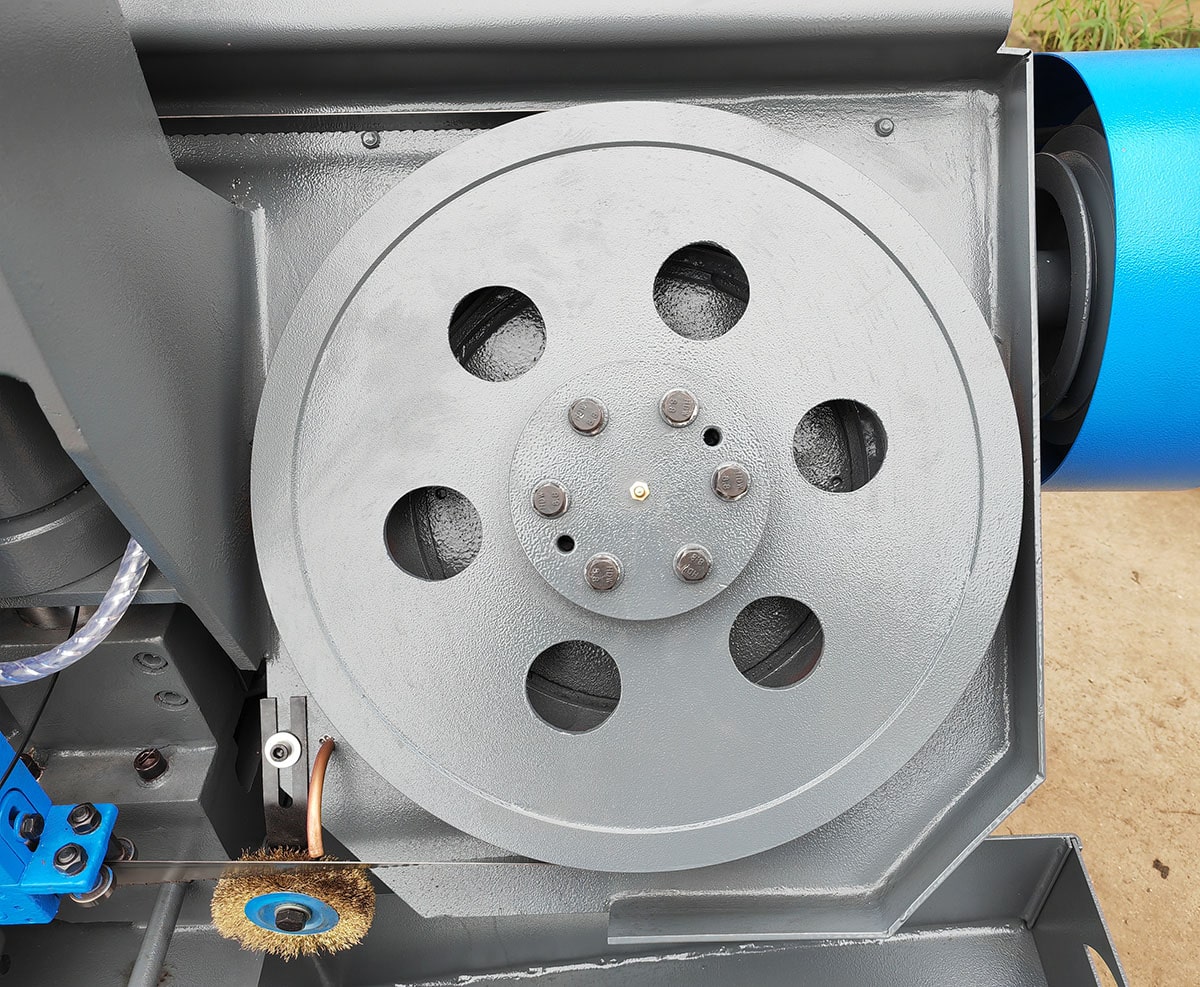

Мощные чугунные шкивы

Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки.

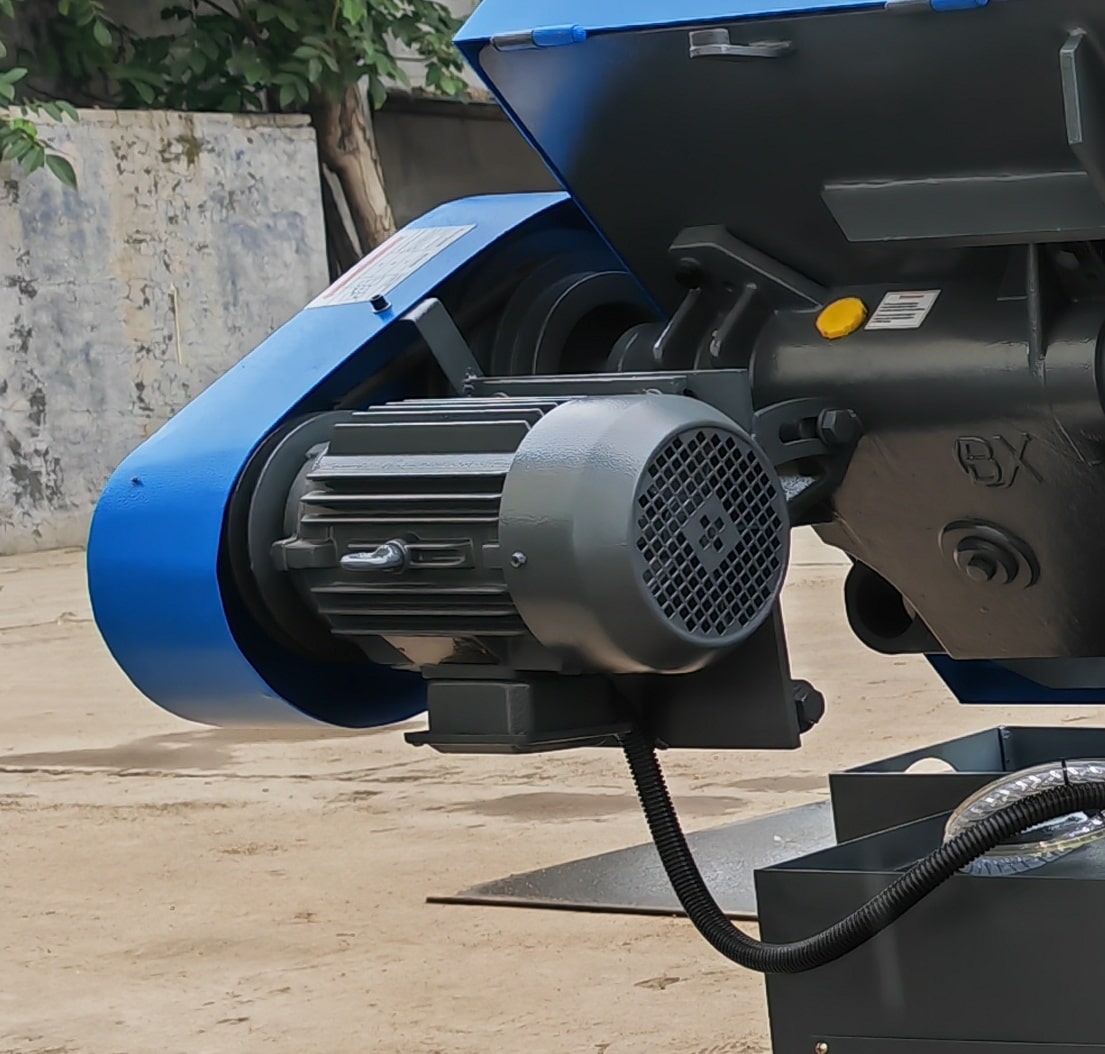

Главный двигатель

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт.

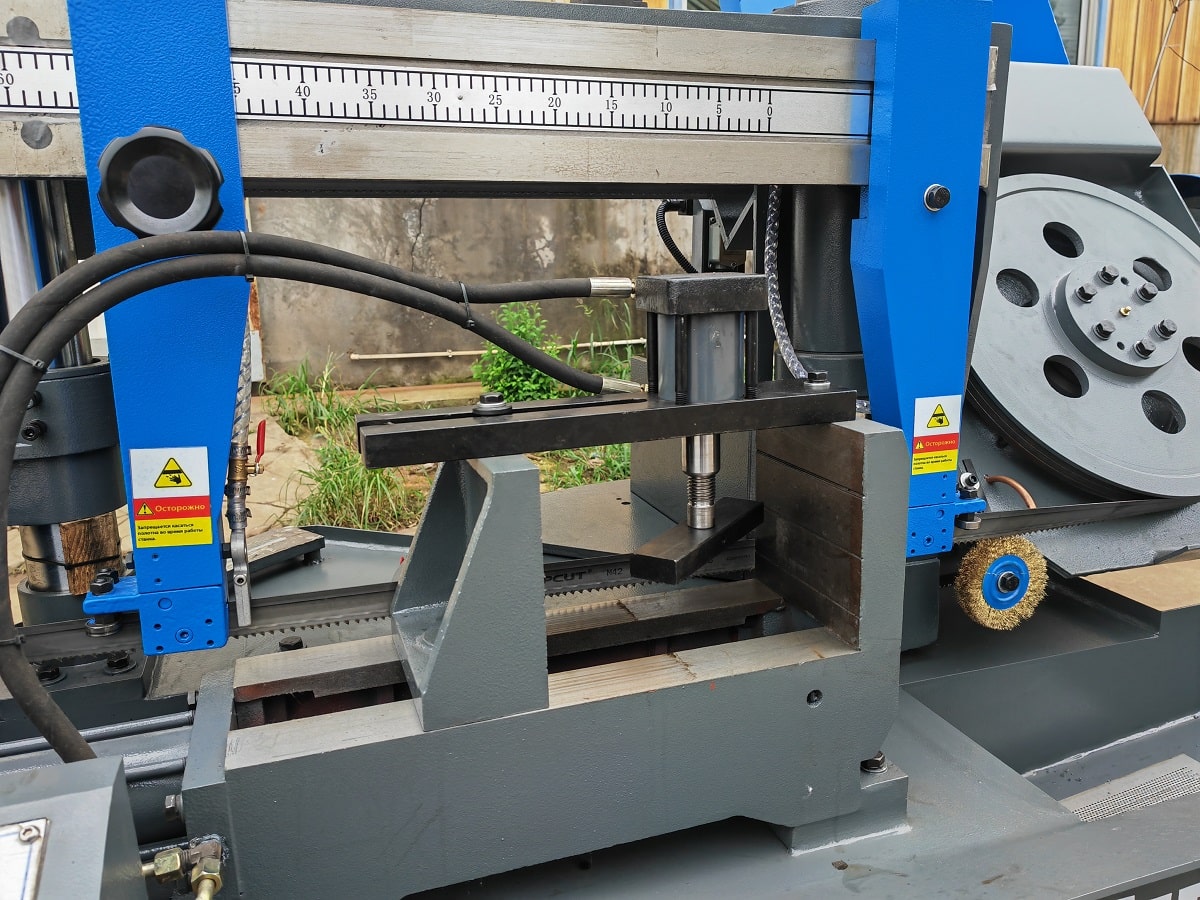

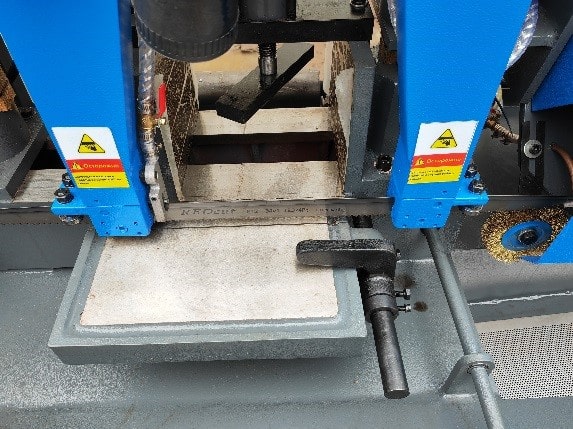

Гидравлические тиски

Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла.

Удобство и настройка

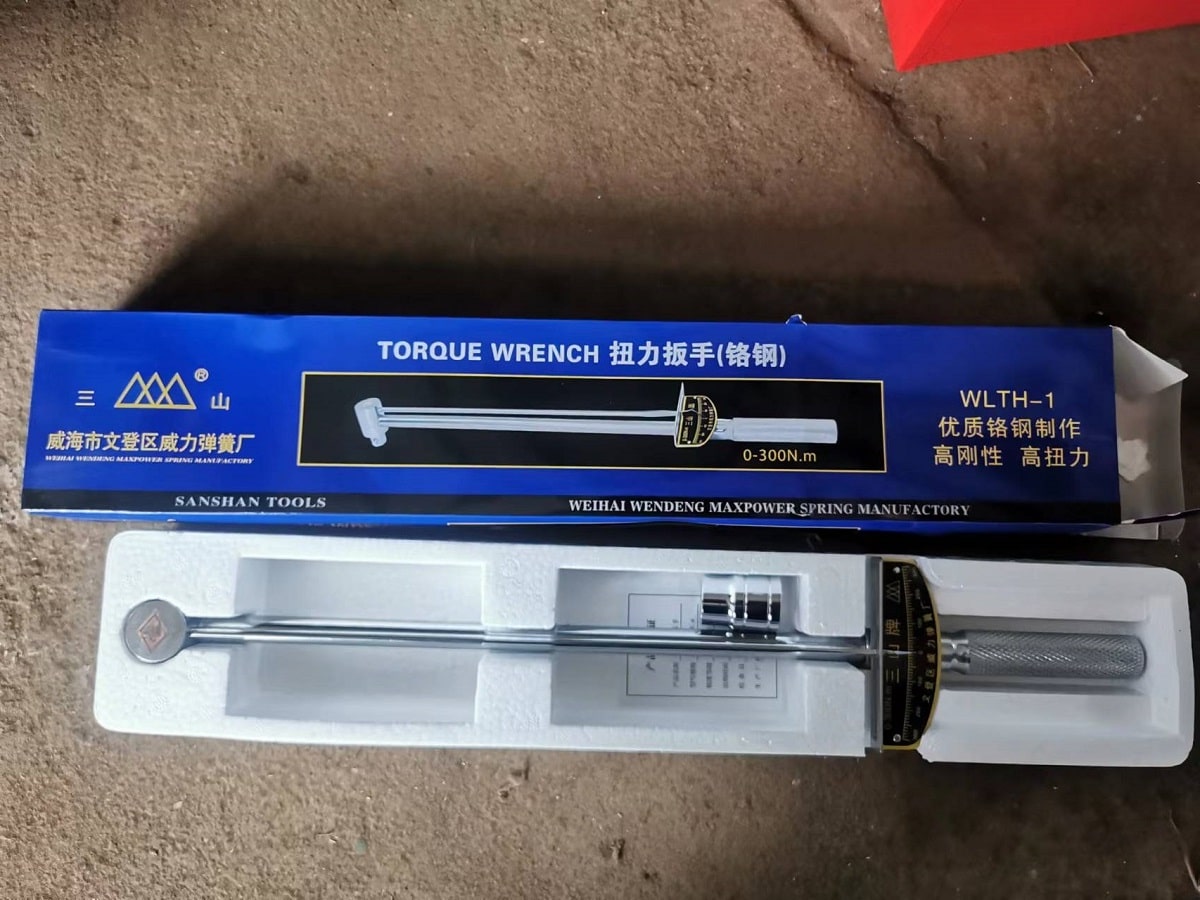

Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна.

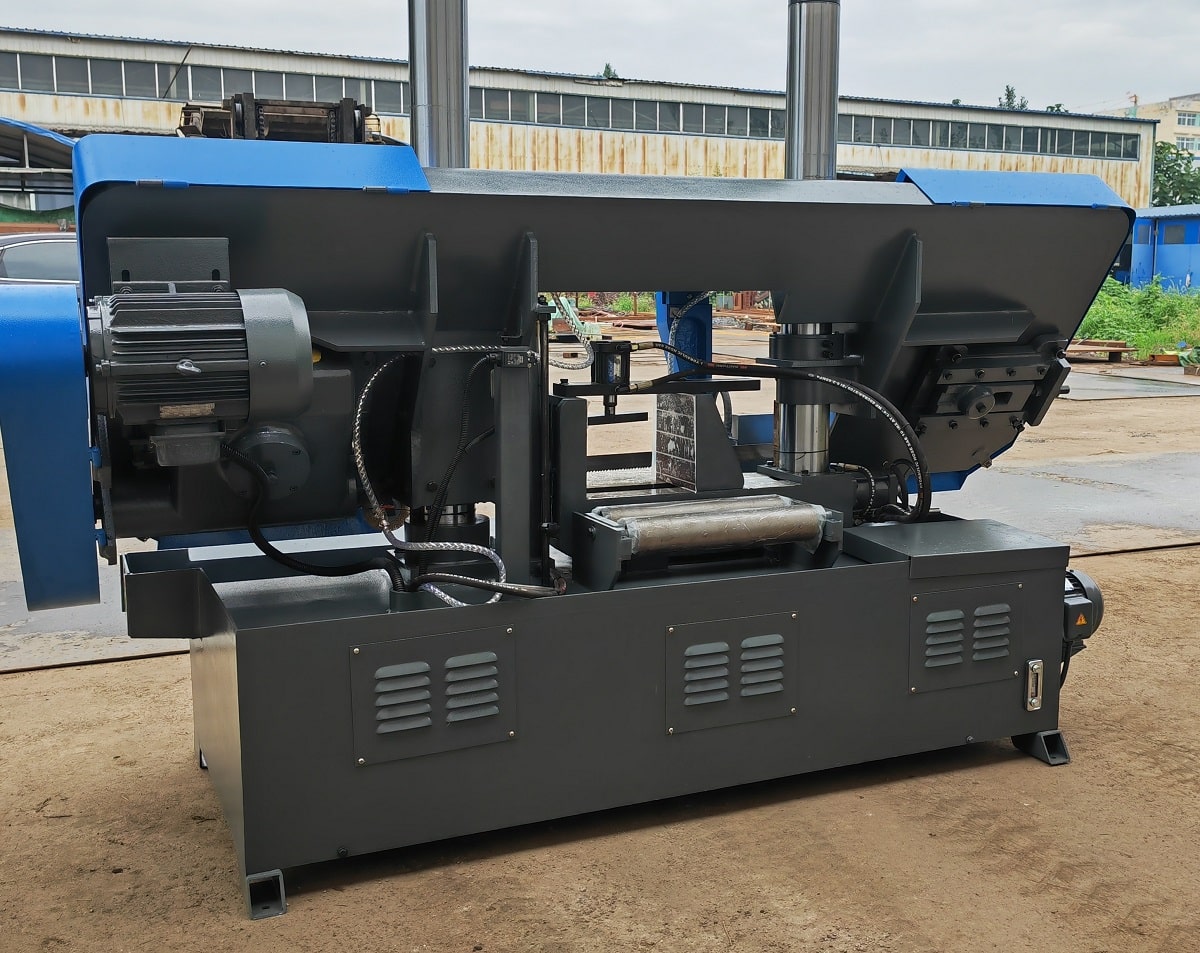

Колонный тип станка

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

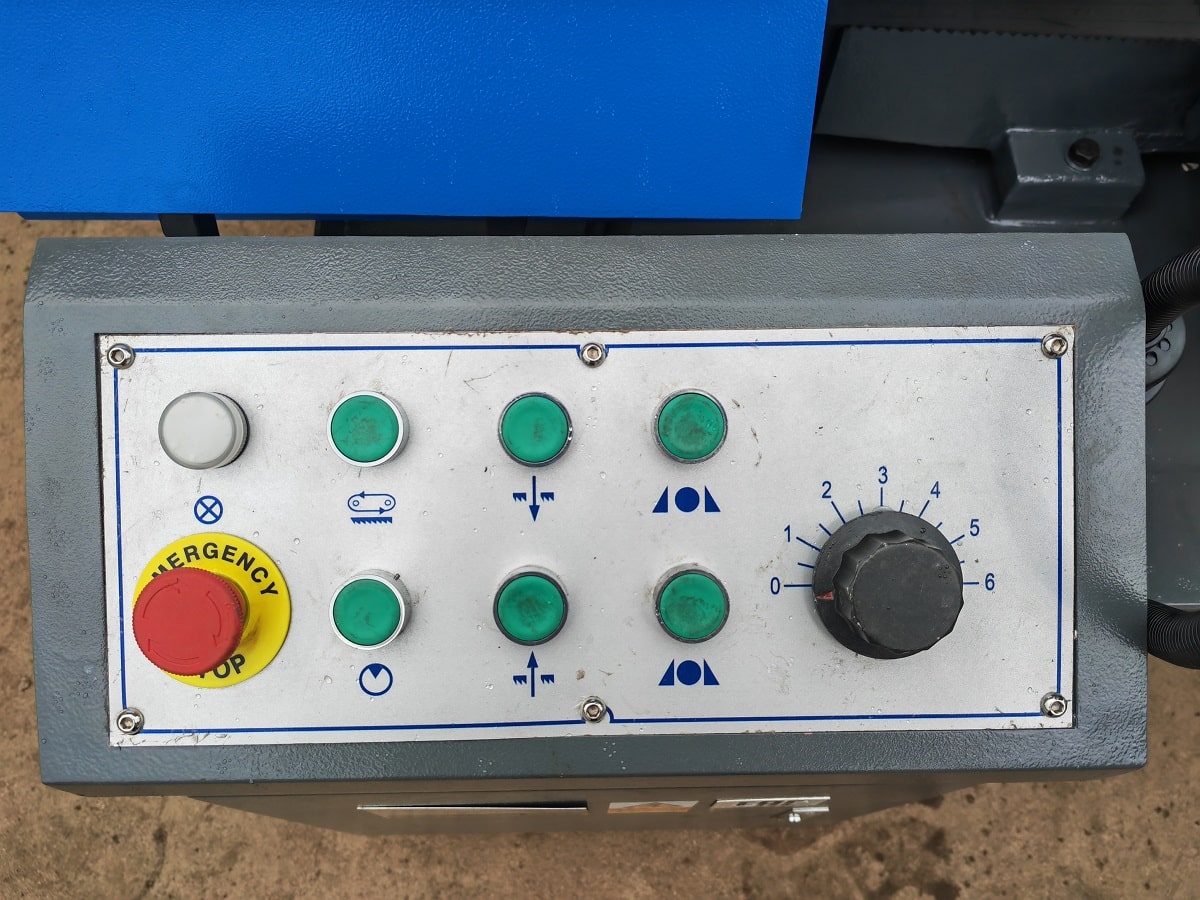

Пульт управления

Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:

пуск пильного полотна;
пуск гидравлической станции;
запуск цикла и т.д.

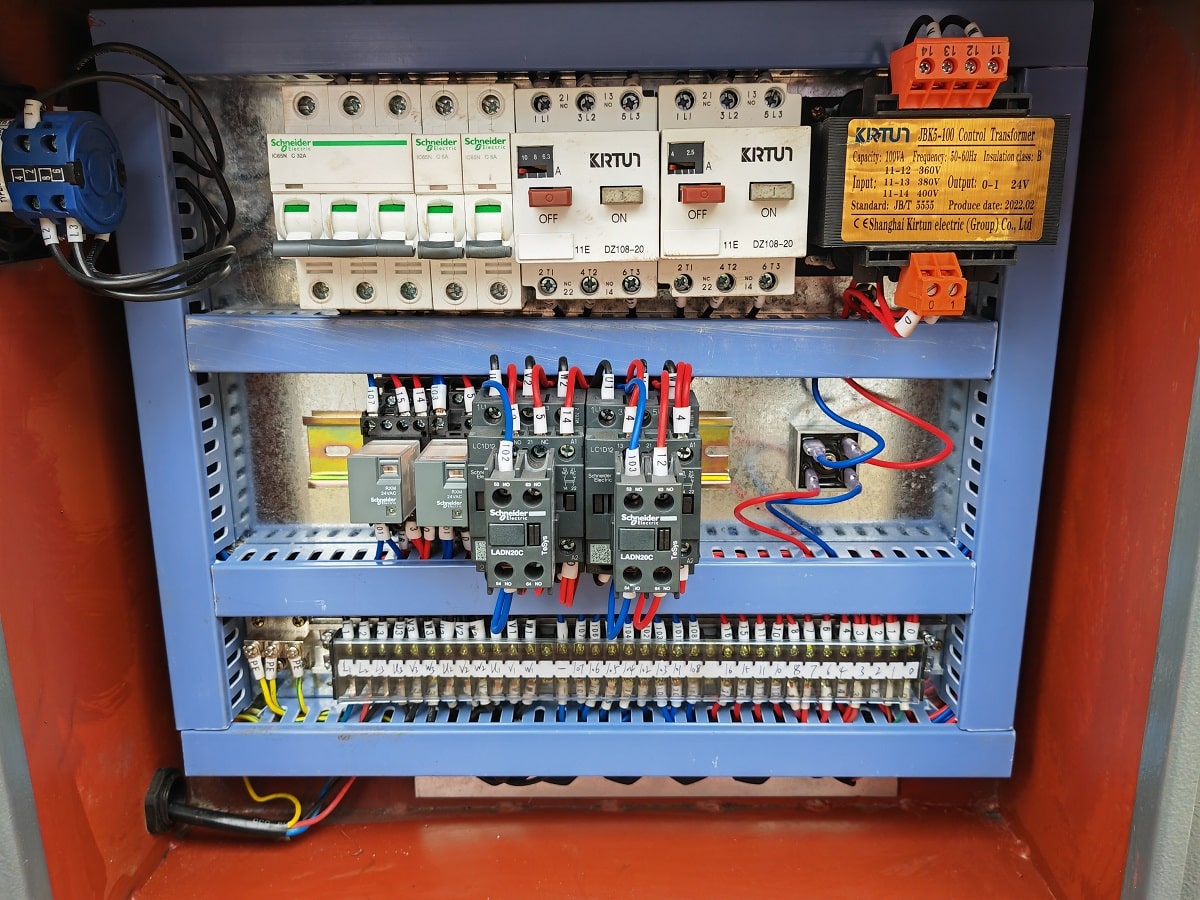

Шкаф управления

Электрокомпоненты ведущего мирового производителя SCHNEIDER.

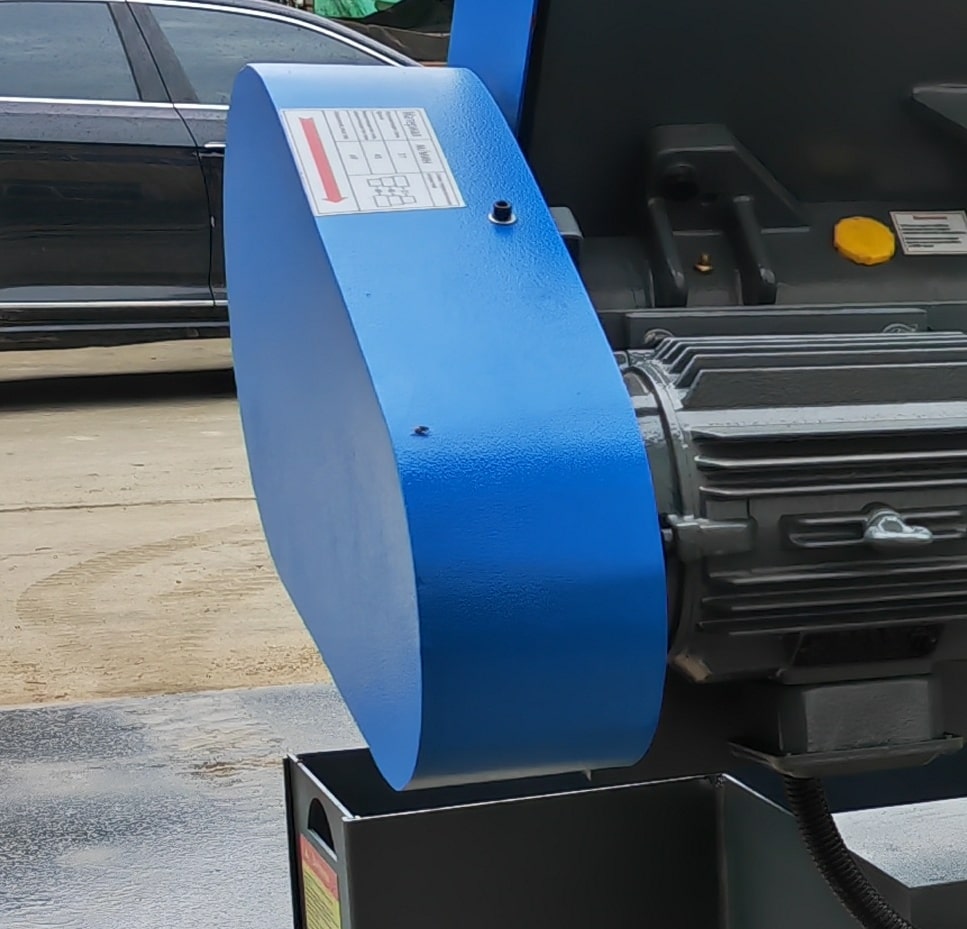

Регулировка скорости пиления

Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня - 27 / 45 / 69 м/мин.

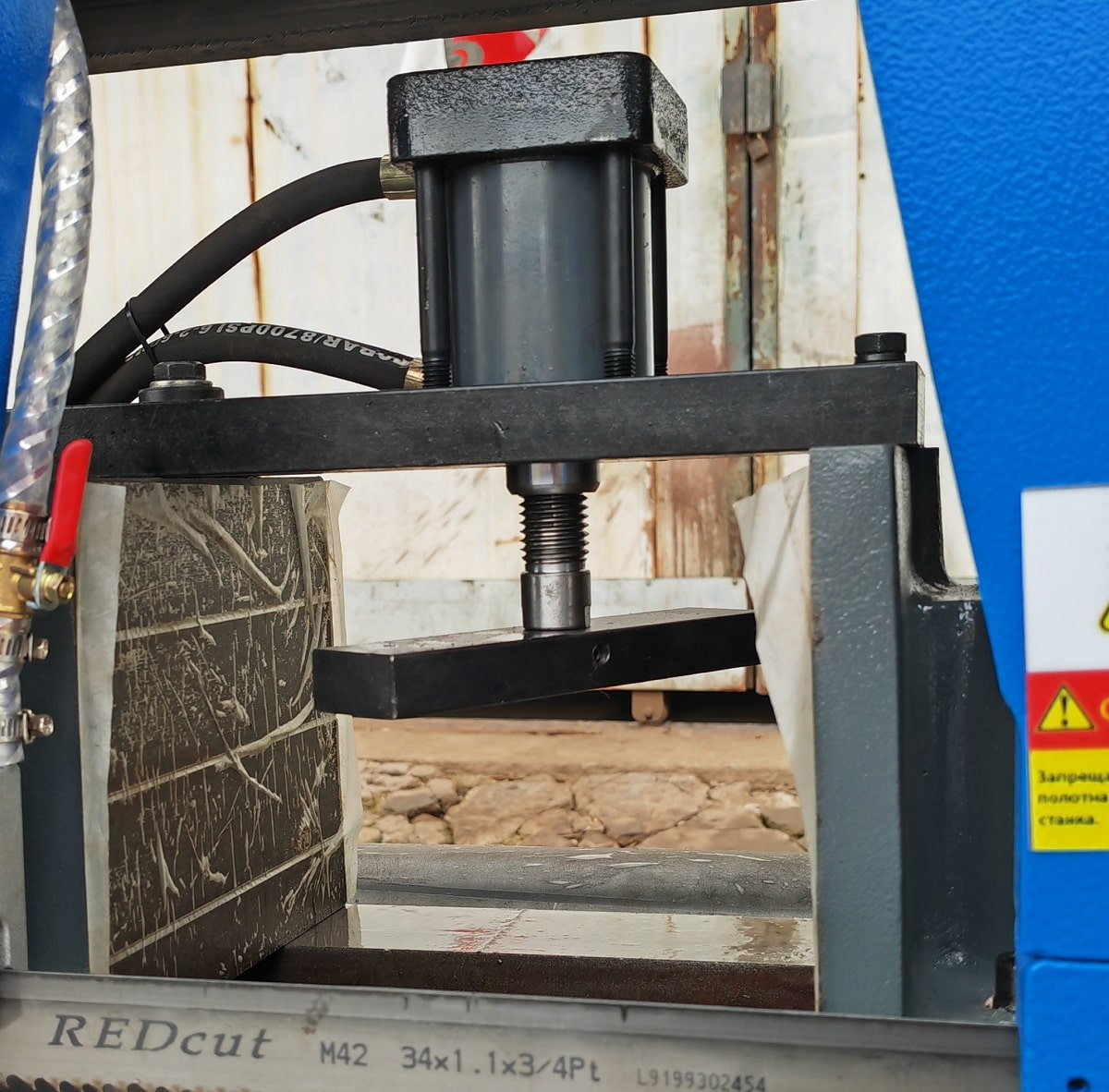

Гидравлический прижим для пакетной резки

Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза.

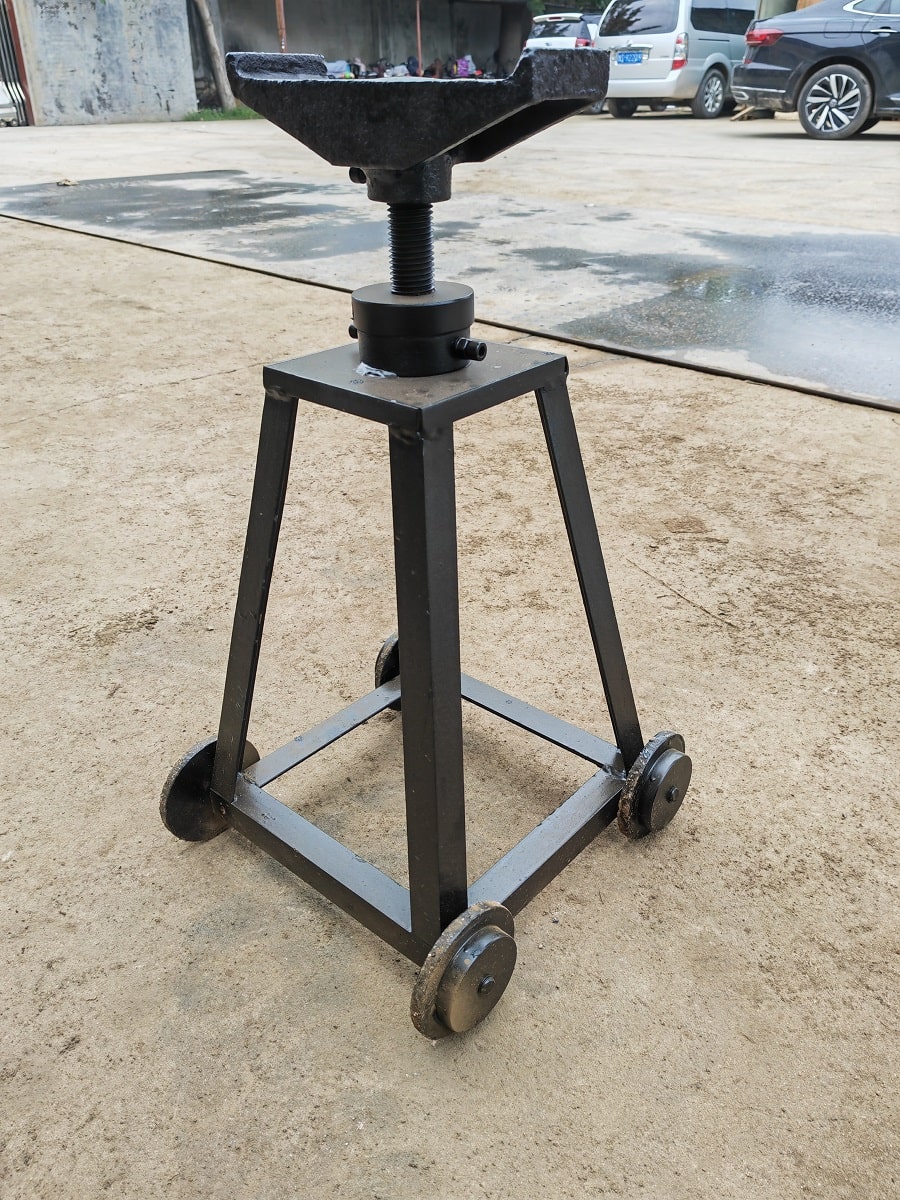

Поддерживающий стенд

Станок укомплектован поддерживающим стендом для пиления длинных заготовок - трубы, пруток, профили и т.д.

НАЗНАЧЕНИЕ:

Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ::

Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

СХЕМА ОБРАБОТКИ:

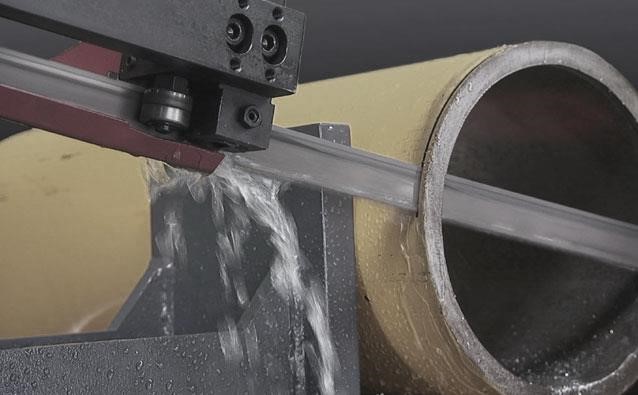

BS100 1

СТАЛЬНЫЕ ТРУБЫ

BS100 3 2

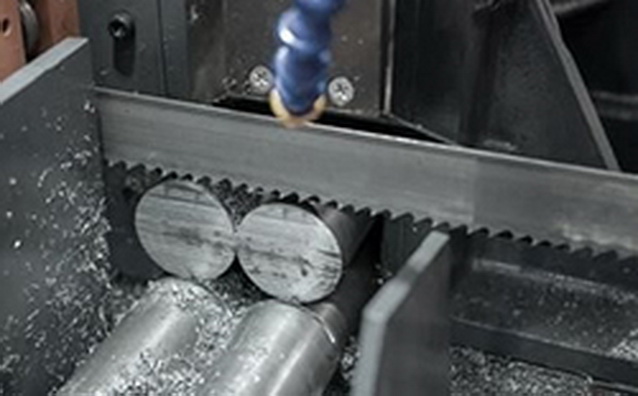

СТАЛЬНОЙ ПРУТОК

BS100 5 2

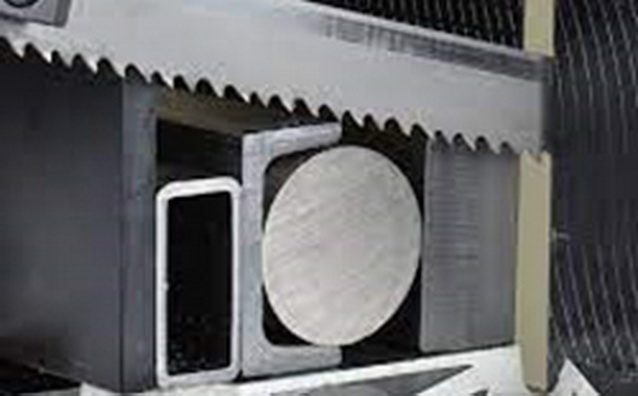

ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.

ПРЕИМУЩЕСТВА:

Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
