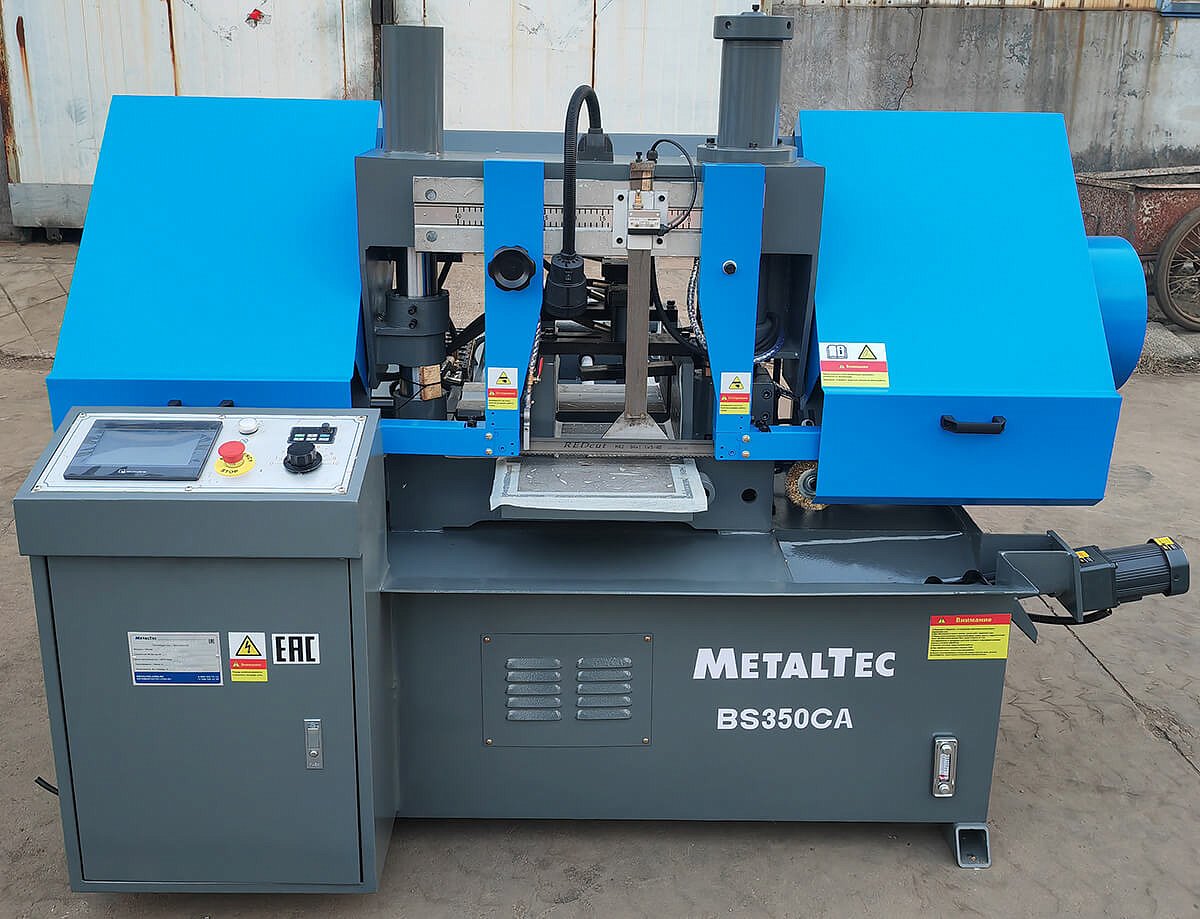

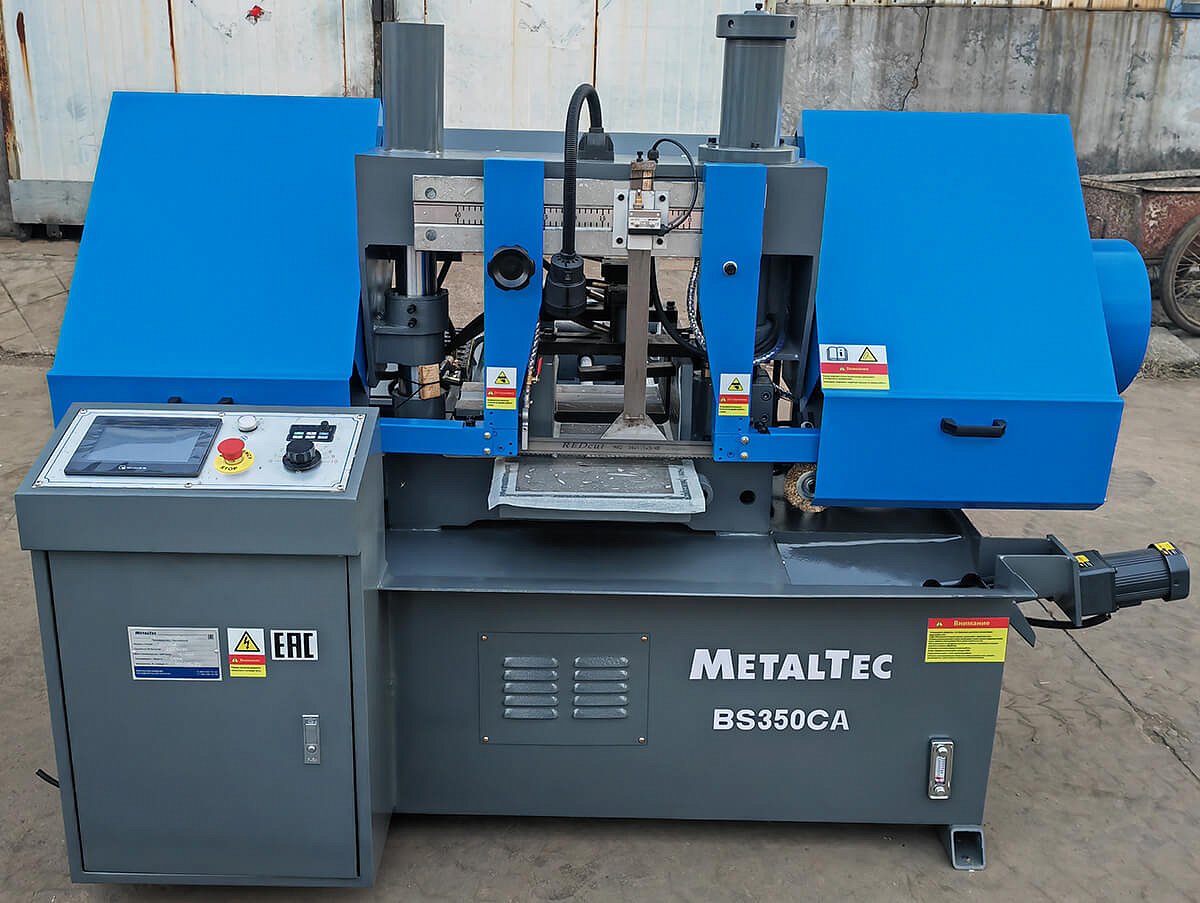

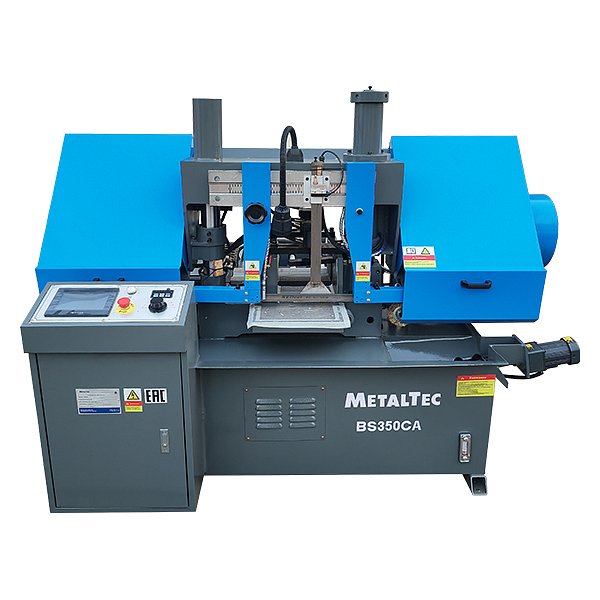

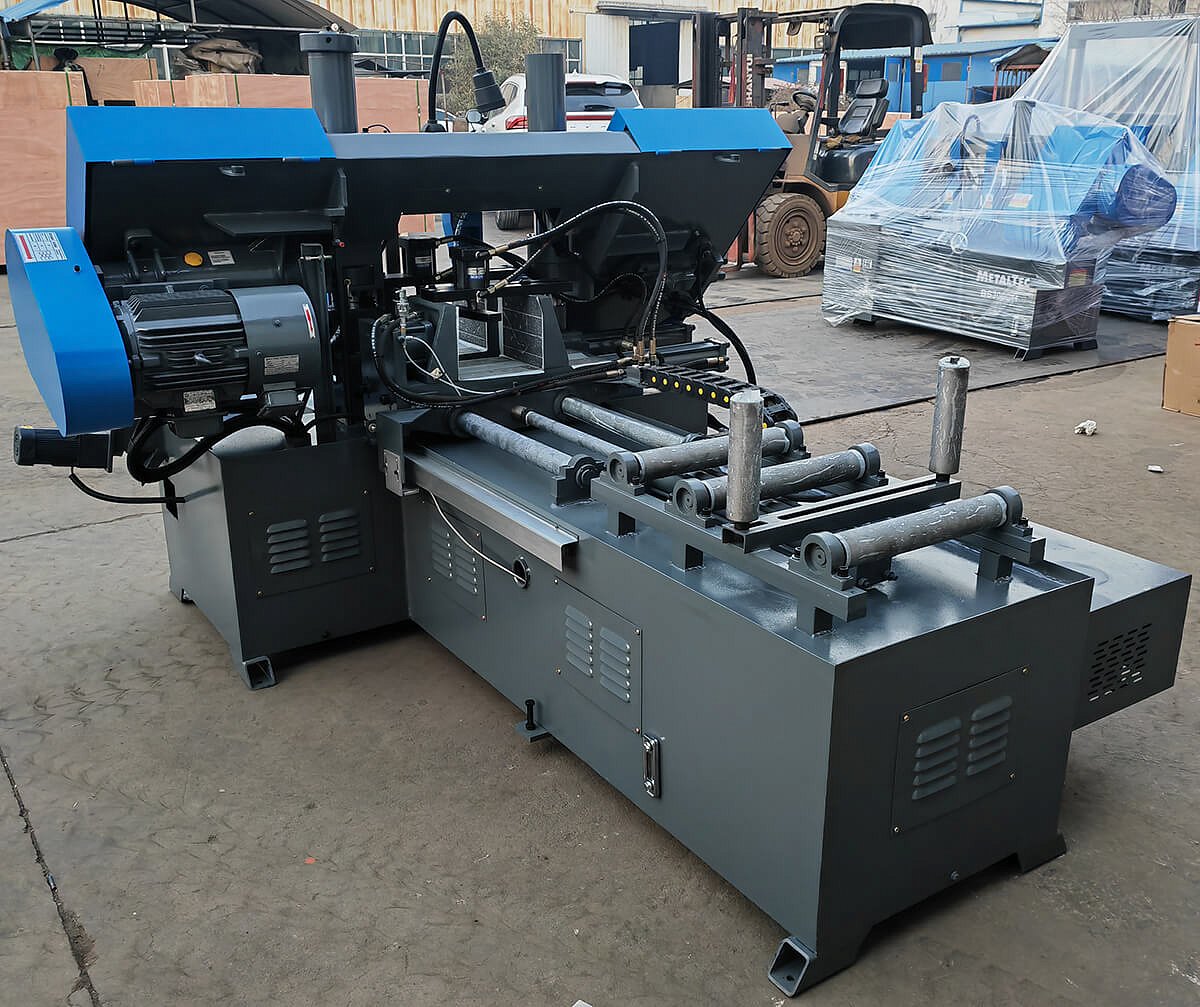

MetalTec BS 350CA (GHS-4235) Автоматический ленточнопильный станок
COM_VIRTUEMART_PRODUCT_NOSTOCK
Краткие характеристики:
Тип станка Автоматический колонный
Сечение обрабатываемой детали Ø 350 / 350 x 350
Размер ленточного полотна 4115 x 34 x 1,1 мм
Установленная мощность 4 кВт
Вес 1600 кг
Тип станка Автоматический колонный
Сечение обрабатываемой детали Ø 350 / 350 x 350
Размер ленточного полотна 4115 x 34 x 1,1 мм
Установленная мощность 4 кВт
Вес 1600 кг
Гарантия 1 год
Доставка БЕСПЛАТНО
Пуско-наладка БЕСПЛАТНО
ХарактеристикиОписаниеВидео
Технические характеристики
-
Модель BS 350 CA
-
Диаметр резки под 90˚, мм 350 - 350 x 350
-
Размеры пильного полотна, мм 4115 x 34 x 1,1
-
Скорость резания, м/мин 20 - 80
-
Сечение обрабатываемой детали при – 90°, мм ● 350 ▅ 350 x 350
-
Контроллер (до 5 программ в одном цикле резки) ЧПУ
-
Система крепления заготовки Гидравлические тиски с прижимом для пакетной резки
-
Мощность двигателя, кВт 4
-
Мощность мотора гидравлики, кВт 0,75
-
Гидравлическая помпа, кВт 0,04
-
Продвижение за один цикл подачи, мм 500
-
Точность подачи, мм ±0,2
Габаритные размеры:
-
Длина, мм 2100
-
Ширина, мм 2450
-
Высота, мм 1900
-
Вес, кг 1600
Конструктивные особенности

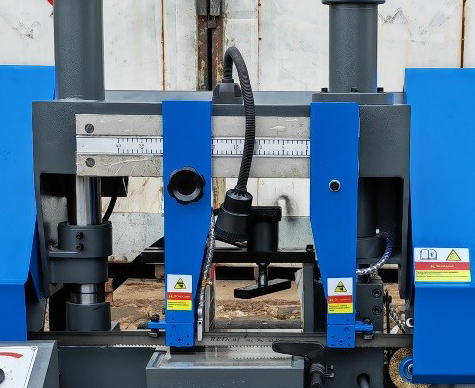

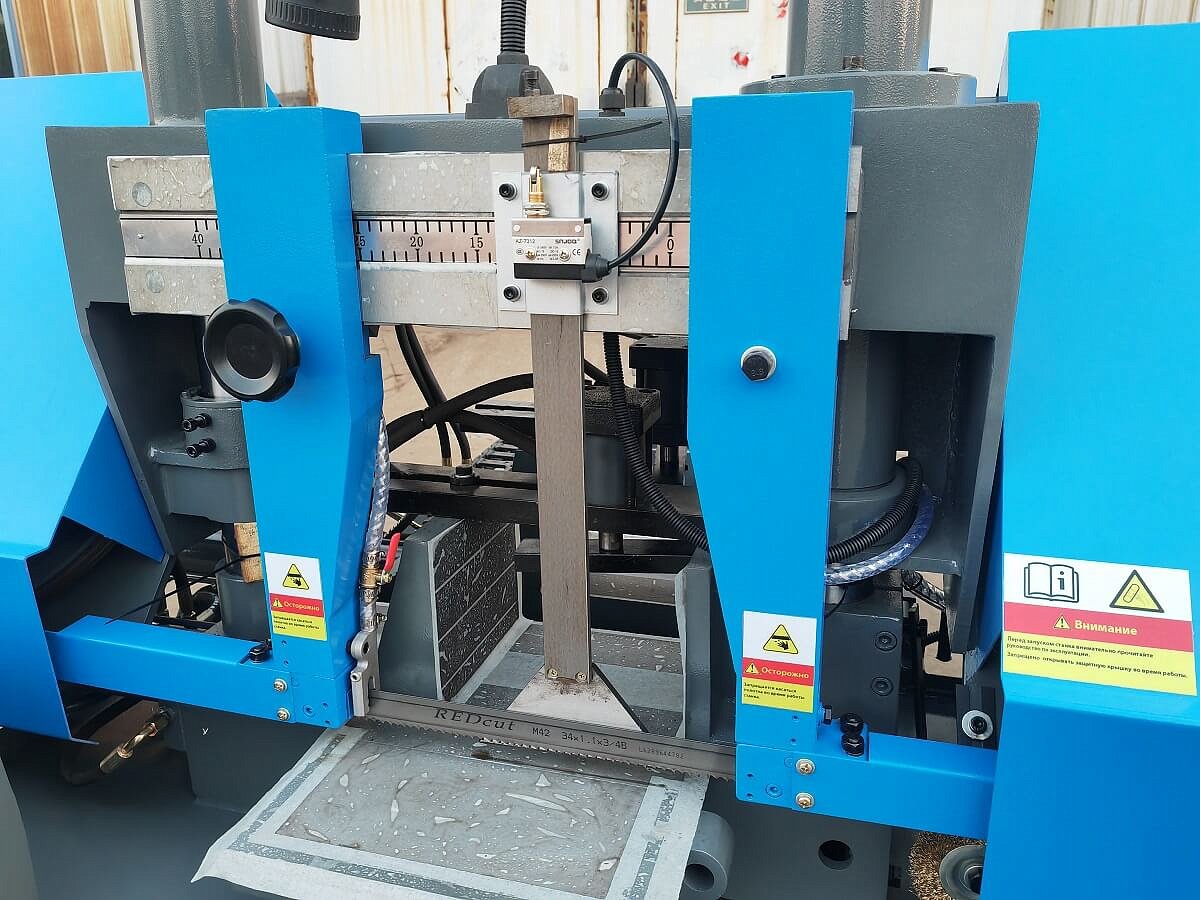

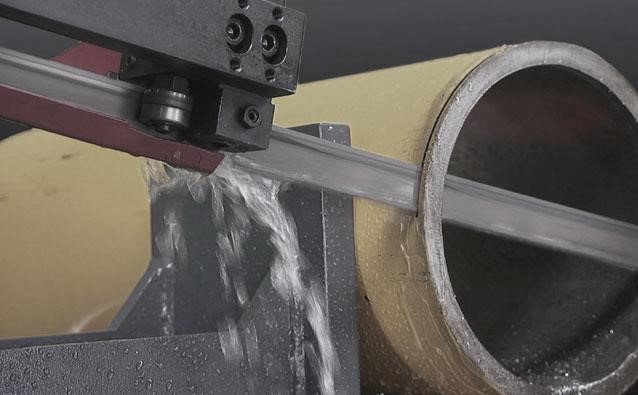

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА
Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).
Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

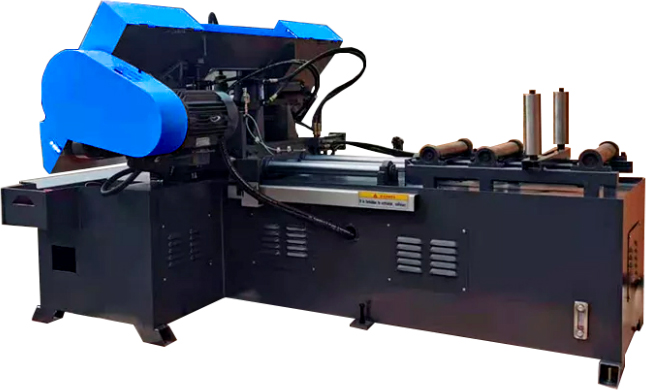

КОЛОННЫЙ ТИП СТАНКА
Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

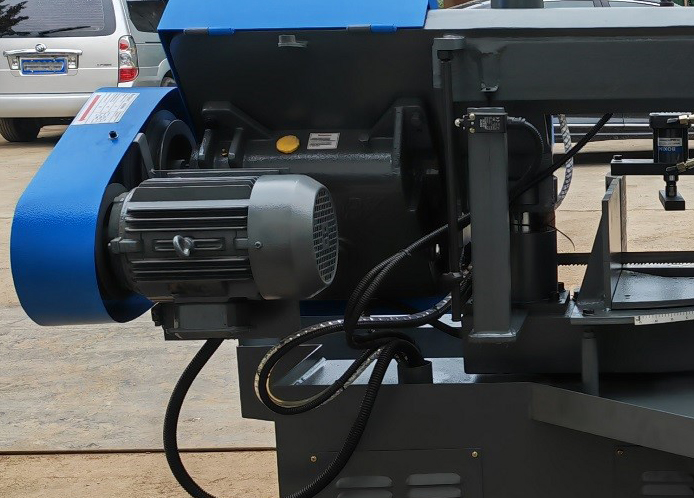

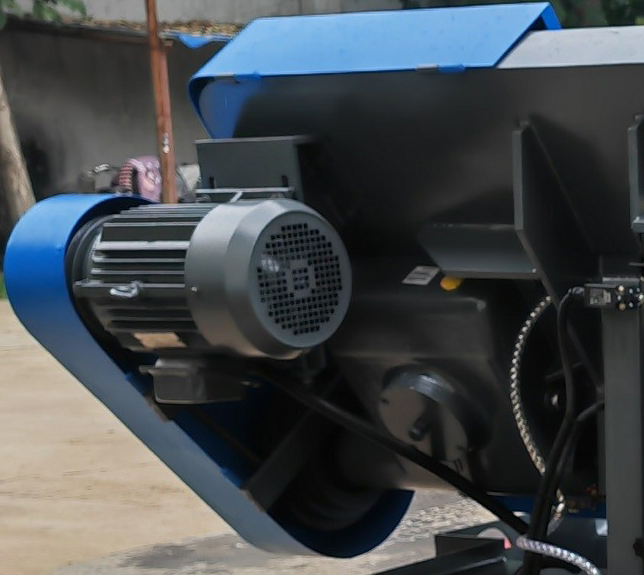

ГЛАВНЫЙ ДВИГАТЕЛЬ
Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.

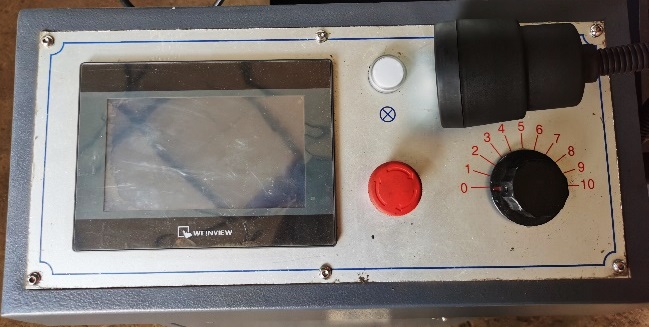

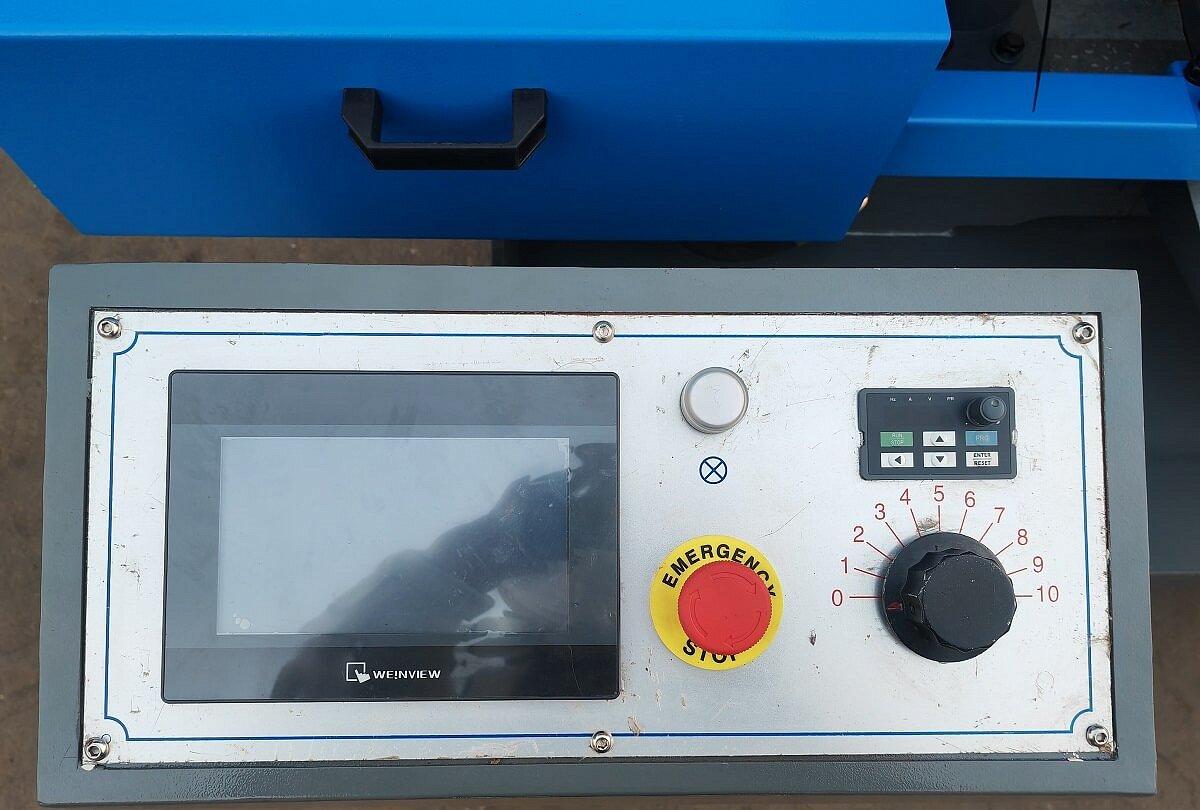

ПАНЕЛЬ ОПЕРАТОРА
Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:
- пуск цикла пиления в автоматическом режиме;
- управление органами станка в ручном режиме.

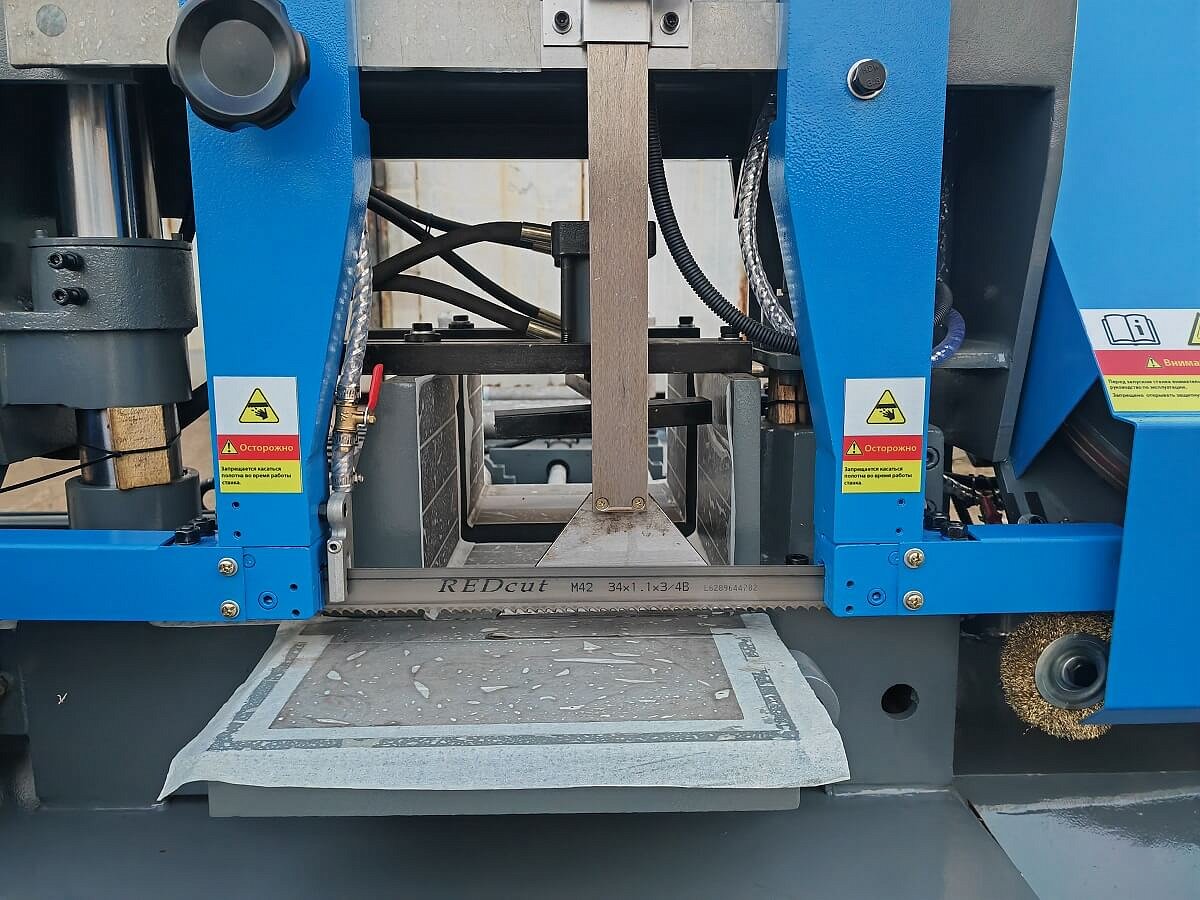

ГИДРАВЛИЧЕСКИЕ ТИСКИ
Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.
РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
Бесступенчатая регулировка скорости: 20 - 80 м/мин.

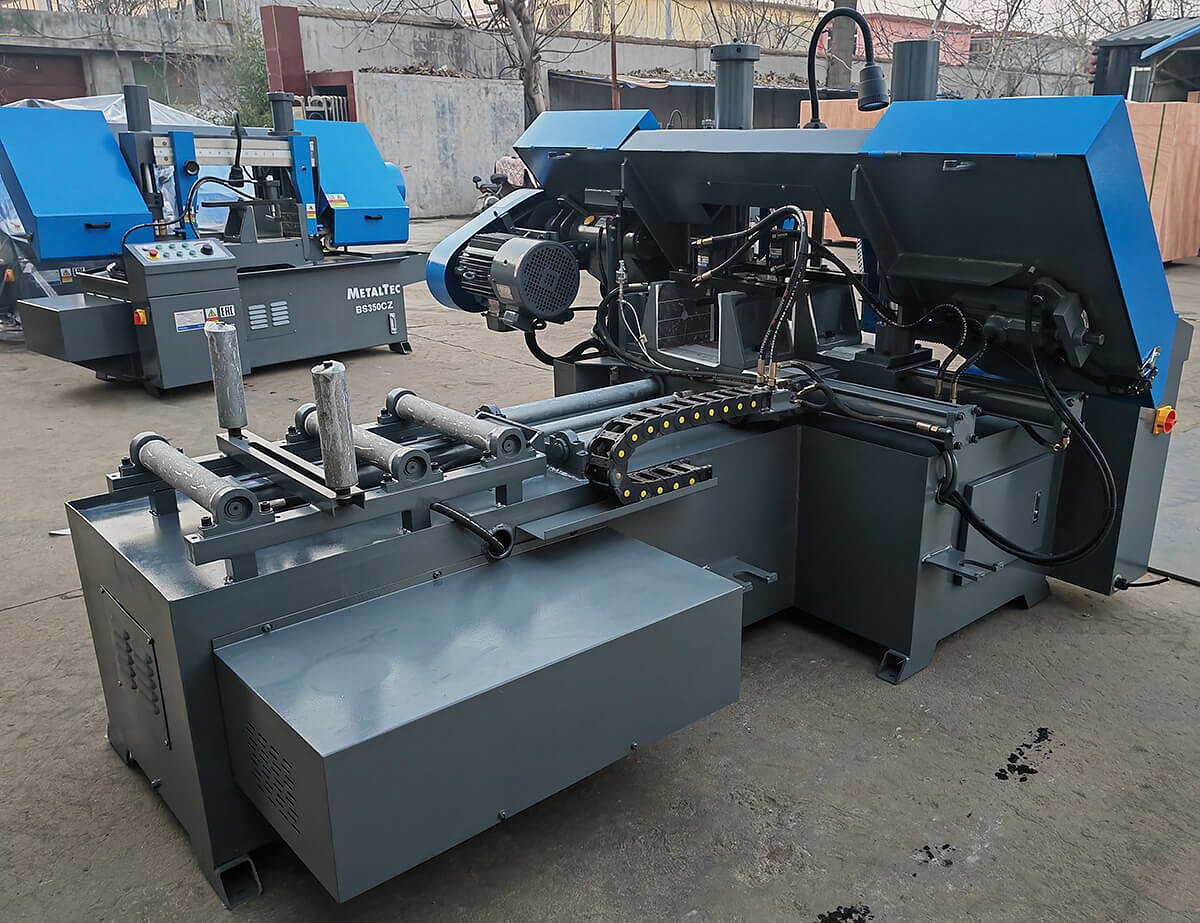

АВТОМАТИЧЕСКАЯ ПОДАЧА
Т-образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз - 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.

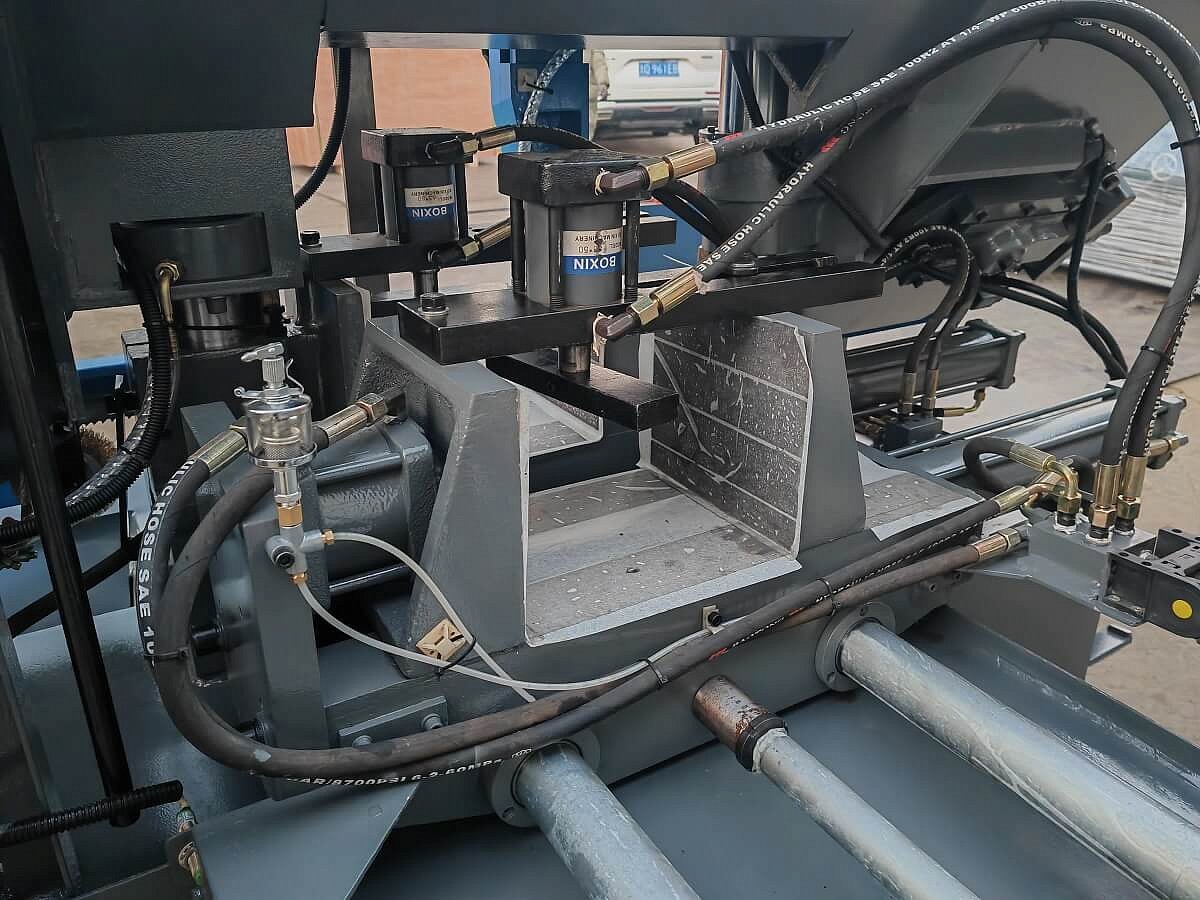

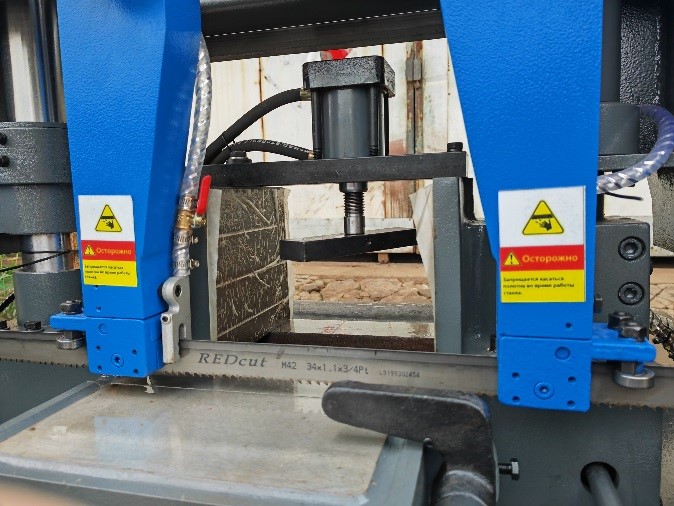

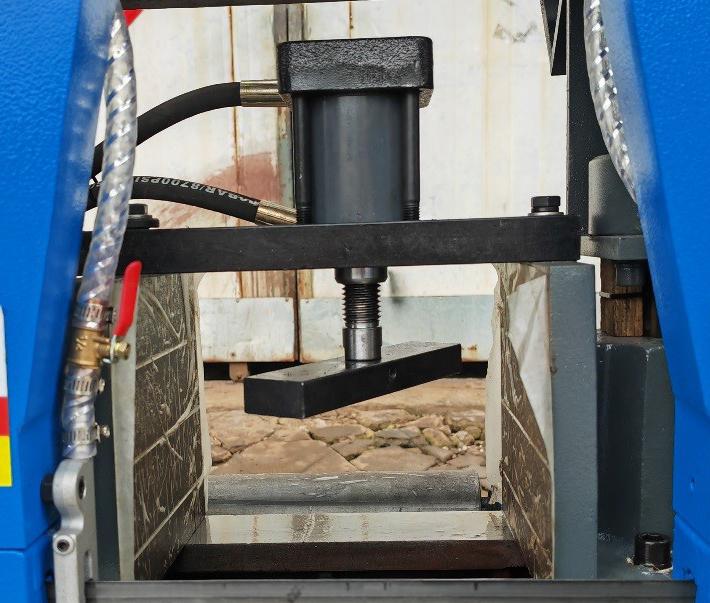

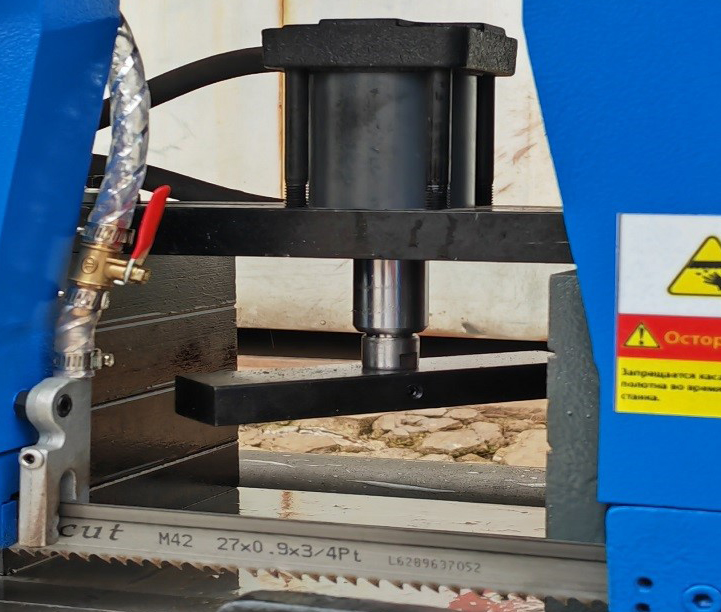

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.
НАЗНАЧЕНИЕ:
Ленточнопильный автоматический станок MetalTec BS 350 СA предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
ОСНОВНЫЕ ОСОБЕННОСТИ:
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим прижимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки;
- Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ
МЕТАЛЛИЧЕСКИЙ ПРУТОК
ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Автоматическое опускание и подъем пильной рамы, продвижение материала - позволяет автоматизировать процесс резки от первой загрузки заготовки до получения готовых заготовок, а также повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.

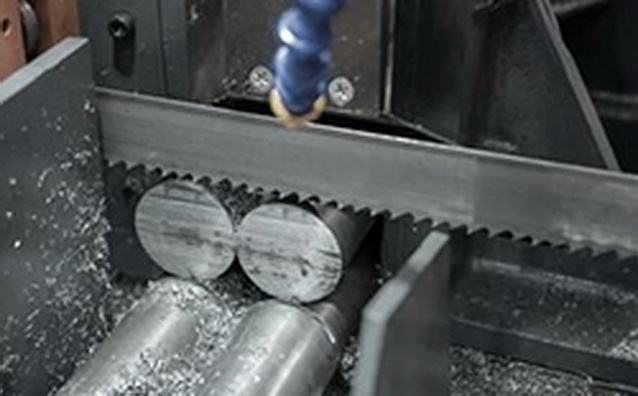

- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

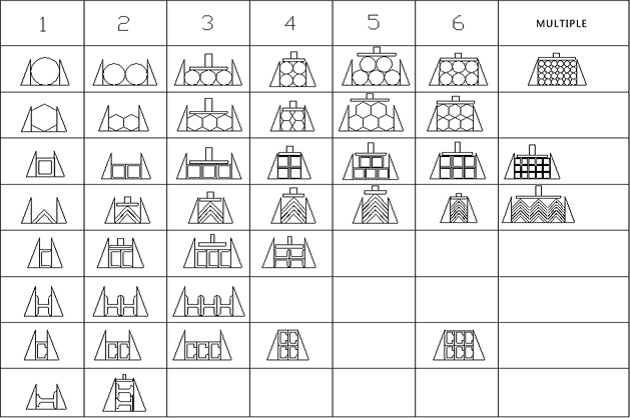

ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:
Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.
Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.
