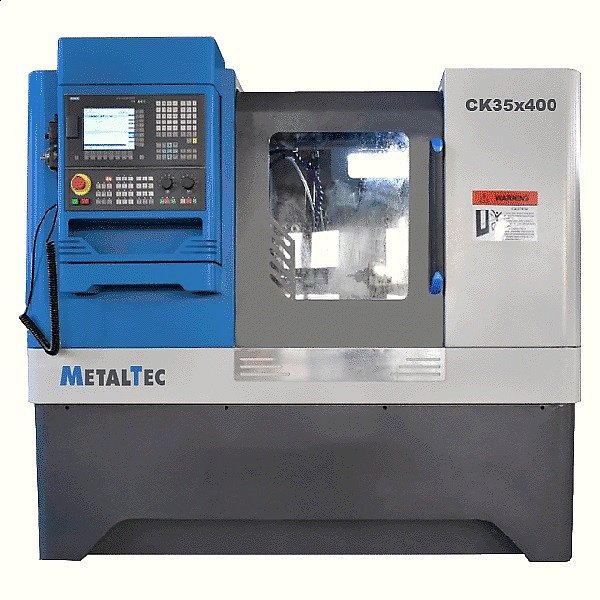

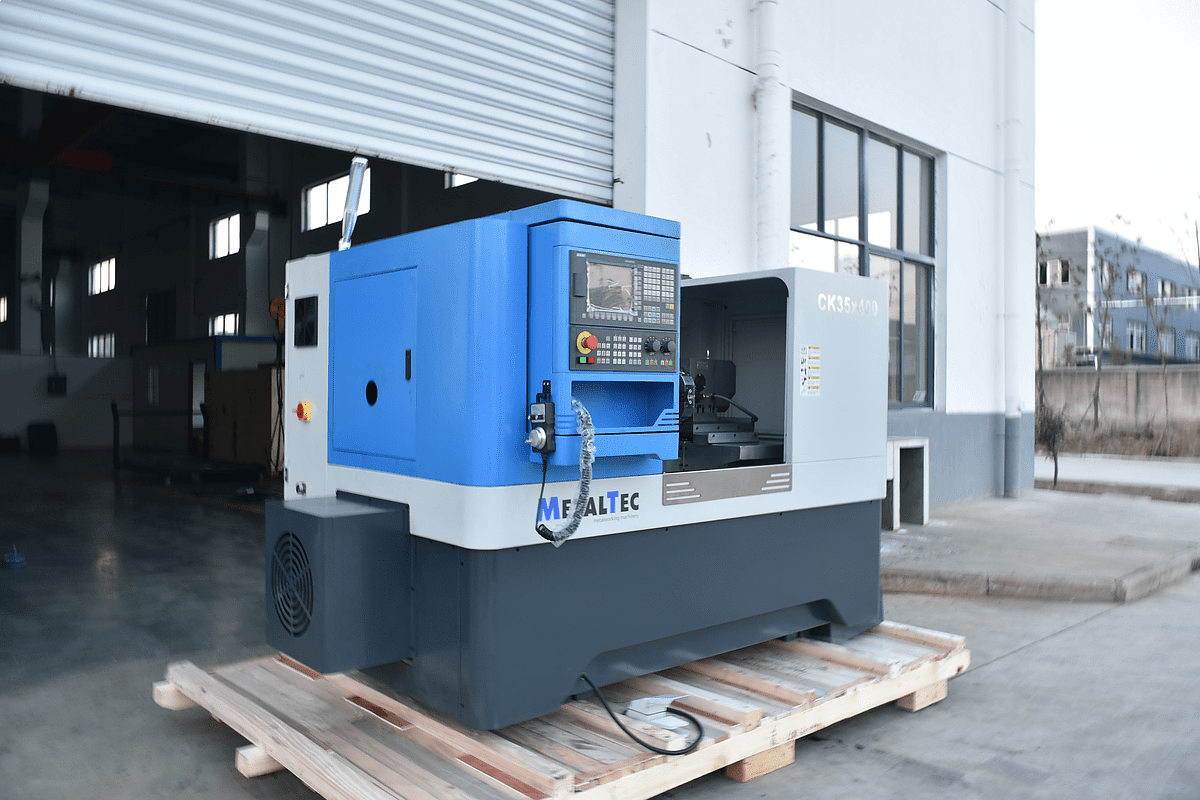

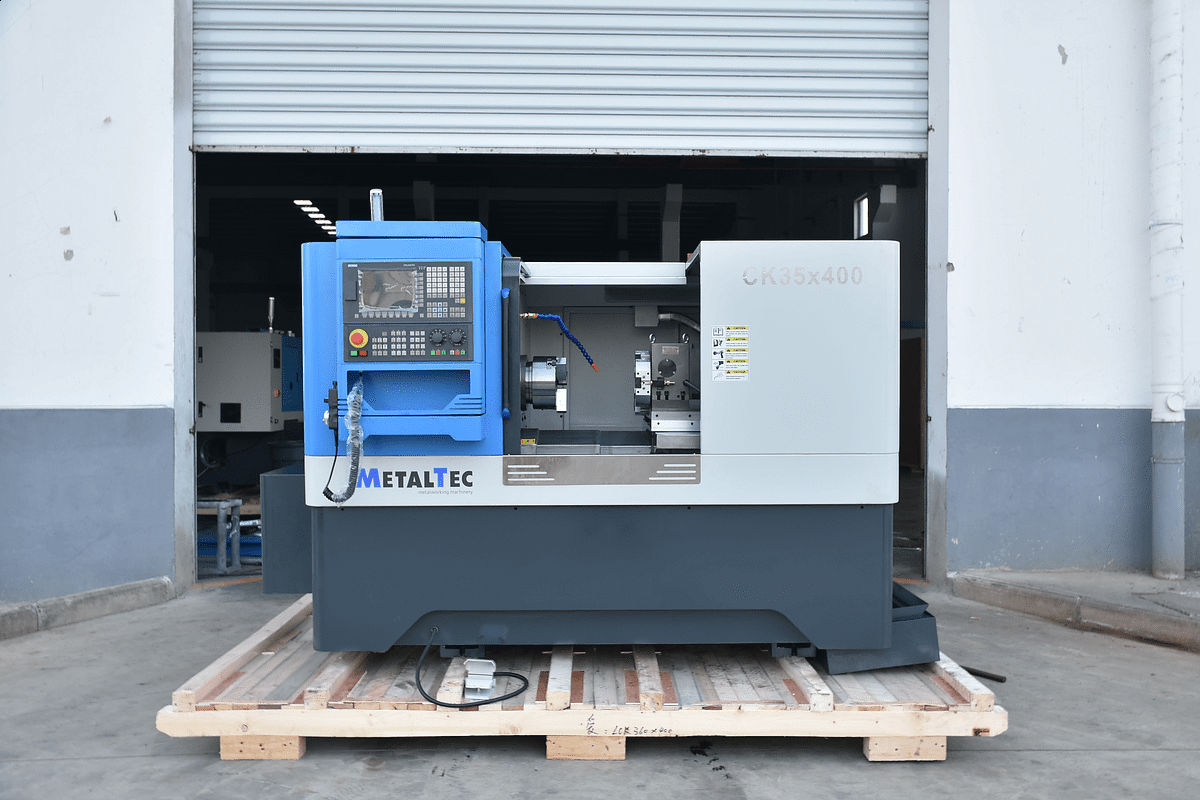

MetalTec CK 35x400 токарный станок c ЧПУ с горизонтальной станиной

COM_VIRTUEMART_PRODUCT_NOSTOCK

Краткие характеристики:
Ø обработки: 350 мм
Расстояние между центрами: 400 мм
Мощность двигателя: 5,5 кВт
Система ЧПУ: Siemens/Fanuc
Тип направляющих: Качения
Вес: 2000 кг

Цена по запросу

Гарантия 1 год

Доставка БЕСПЛАТНО

Пуско-наладка БЕСПЛАТНО

Описание
COM_VIRTUEMART_TAB_REVIEWS

ХарактеристикиОписаниеВидео

Технические характеристики

Модель MetalTec CK 35x400

Габариты обрабатываемых деталей:

Макс. диаметр обработки над станиной, мм 350
Макс. диаметр обработки над суппортом, мм 180
Расстояние между центрами, мм 400

Станина и направляющие:

Тип станины Монолитная станина из чугуна
Твердость направляющих станины HRC 50
Ширина станины, мм 350
Направляющие по оси Z Качения (Тайвань)
Направляющие по оси Х Качения (Тайвань)

Система управления и сервоприводы:

Стойка управления Siemens 808D Advanced
Серводвигатели Siemens

Шпиндель:

Диаметр проходного отверстия в шпинделе, мм 49
Торец шпинделя А2-5
Конус шпинделя MT6
Патрон, мм 200
Скорость вращения 2500 об/мин

Перемещение и скорость подачи:

Ход по оси Х, мм 350
Ход по оси Z, мм 250
Х,Z ускоренная подача , м/мин 10/12

Инструмент:

Тип установки инструмента, мм

6-ти позиционная револьверная голова
Количество устанавливаемого инструмента 6
Размер инструмента, мм 20 x 20

Двигатель:

Мощность шпинделя, кВт 5,5
Мощность системы охлаждения, Вт 120

Габаритные размеры:

Длина, мм 2050
Ширина, мм 1400
Высота, мм 1620
Вес, кг 1800

Габаритные размеры в упаковке:

Длина , мм 2220
Ширина, мм 1650
Высота, мм 1880
Вес, кг 2000

Конструктивные особенности

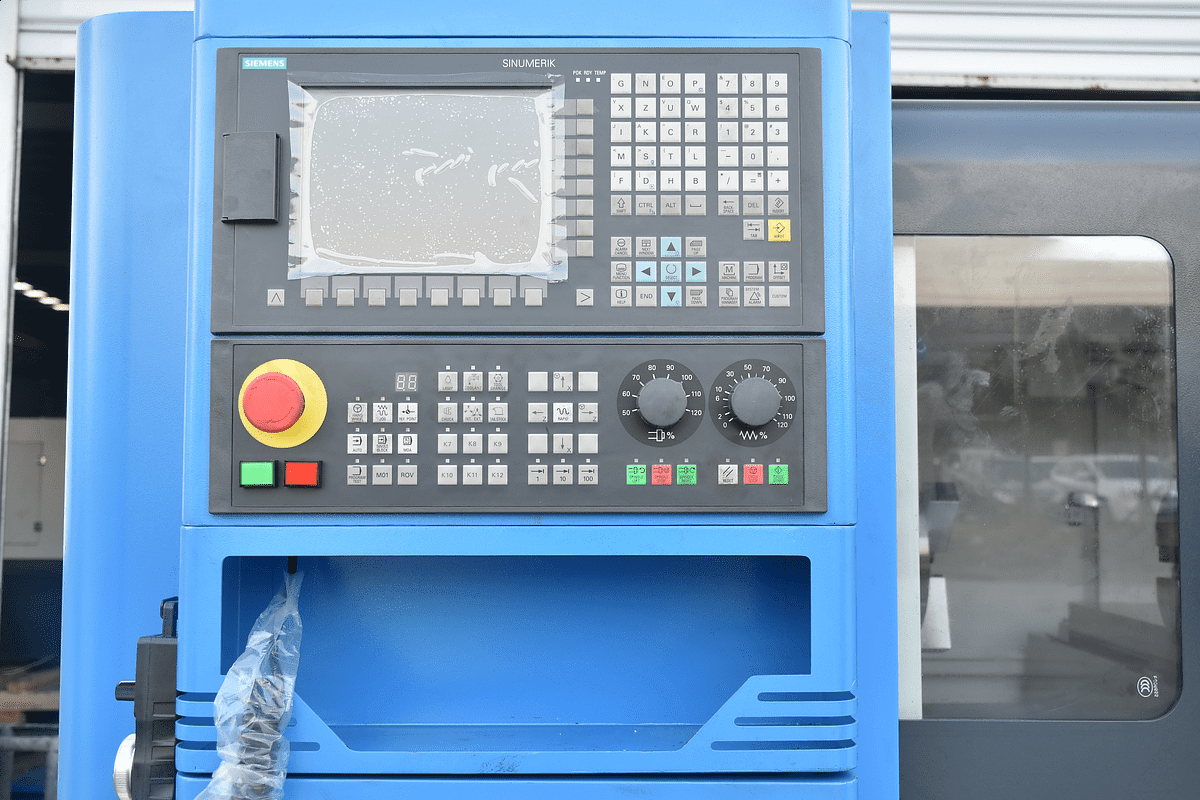

SINUMERIK 808D Advanced Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

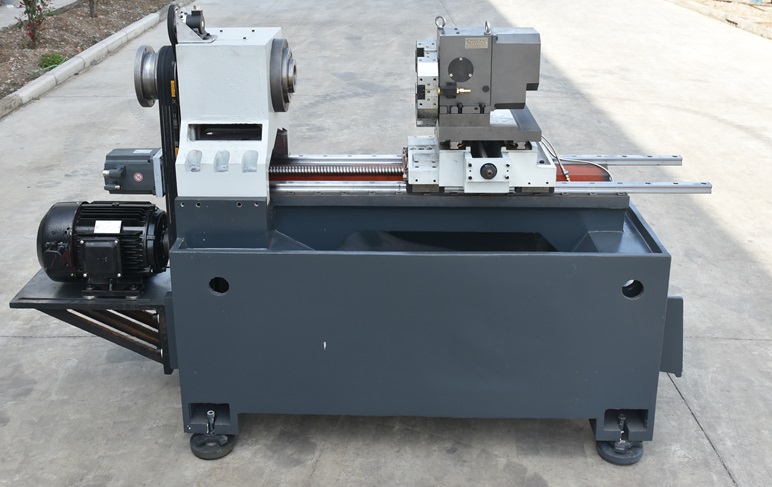

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

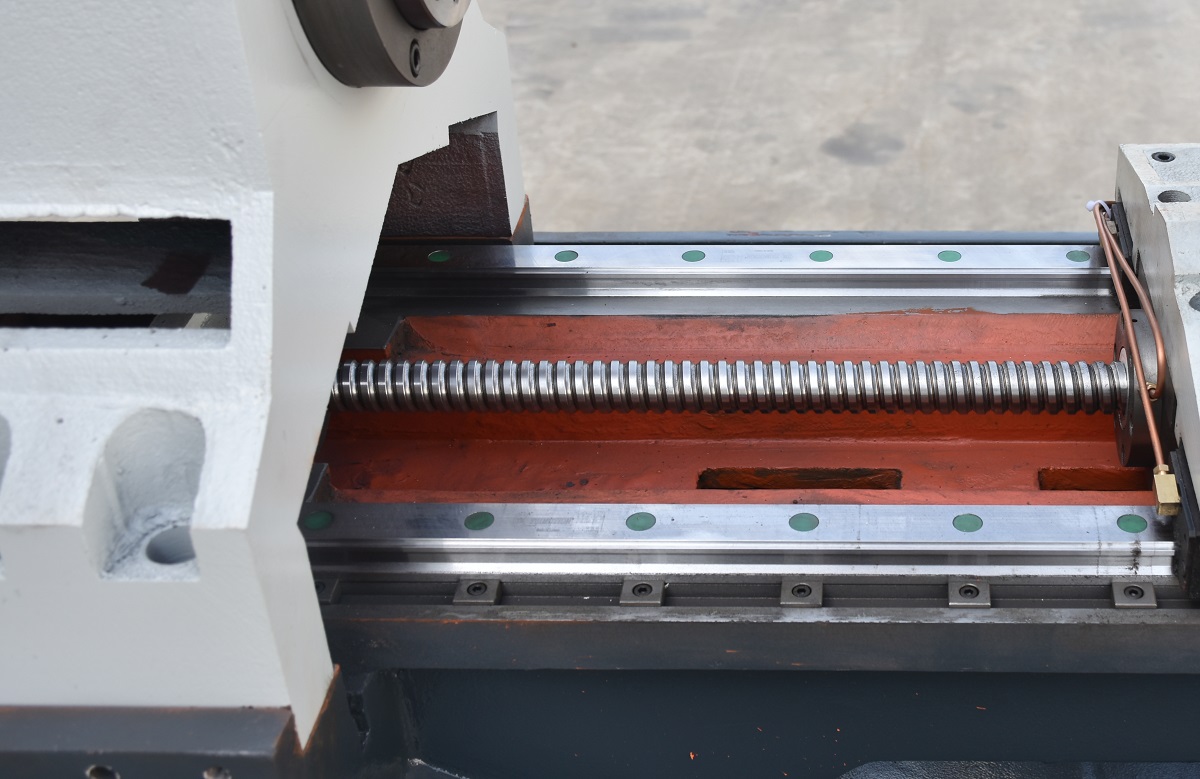

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.

Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

Основная область применения: станки с ЧПУ и обрабатывающие центры

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Проходное отверстие шпинделя 49 мм.

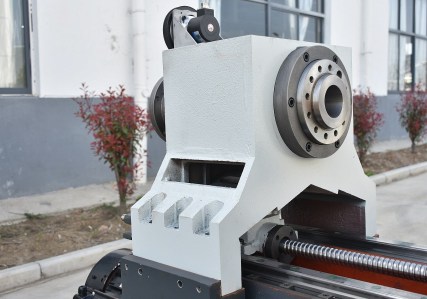

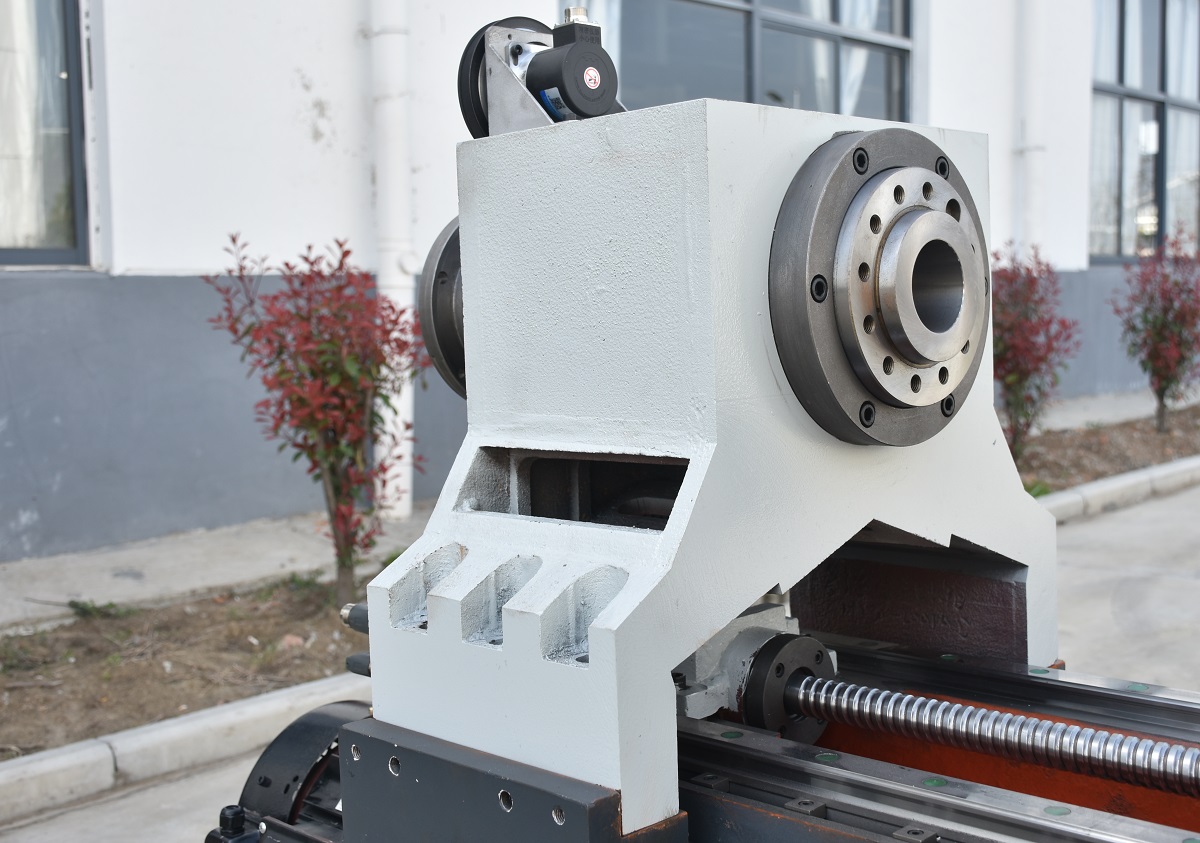

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

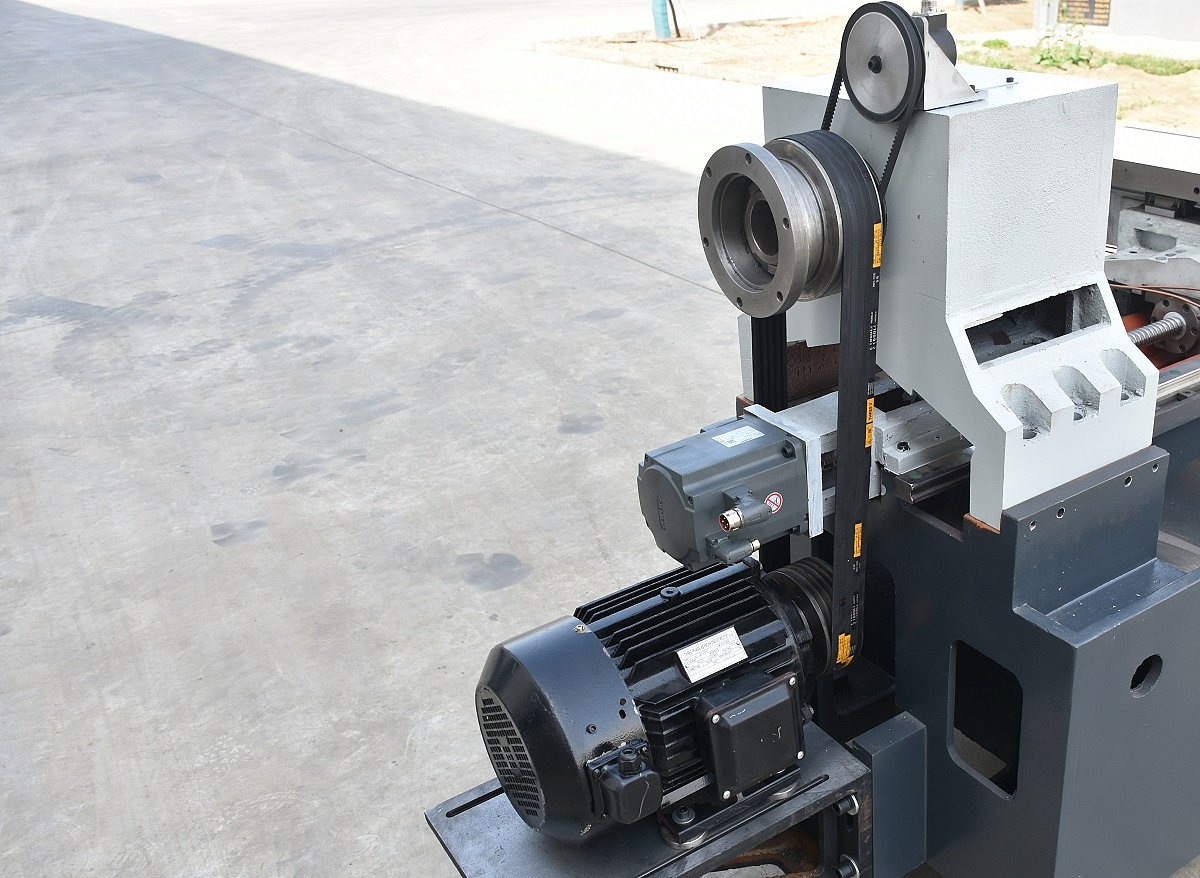

Станок оснащен высокоскоростным надежным двигателем.

Вращение на шпиндель передается через ремень.

Мощность главного привода - 5,5 кВт.

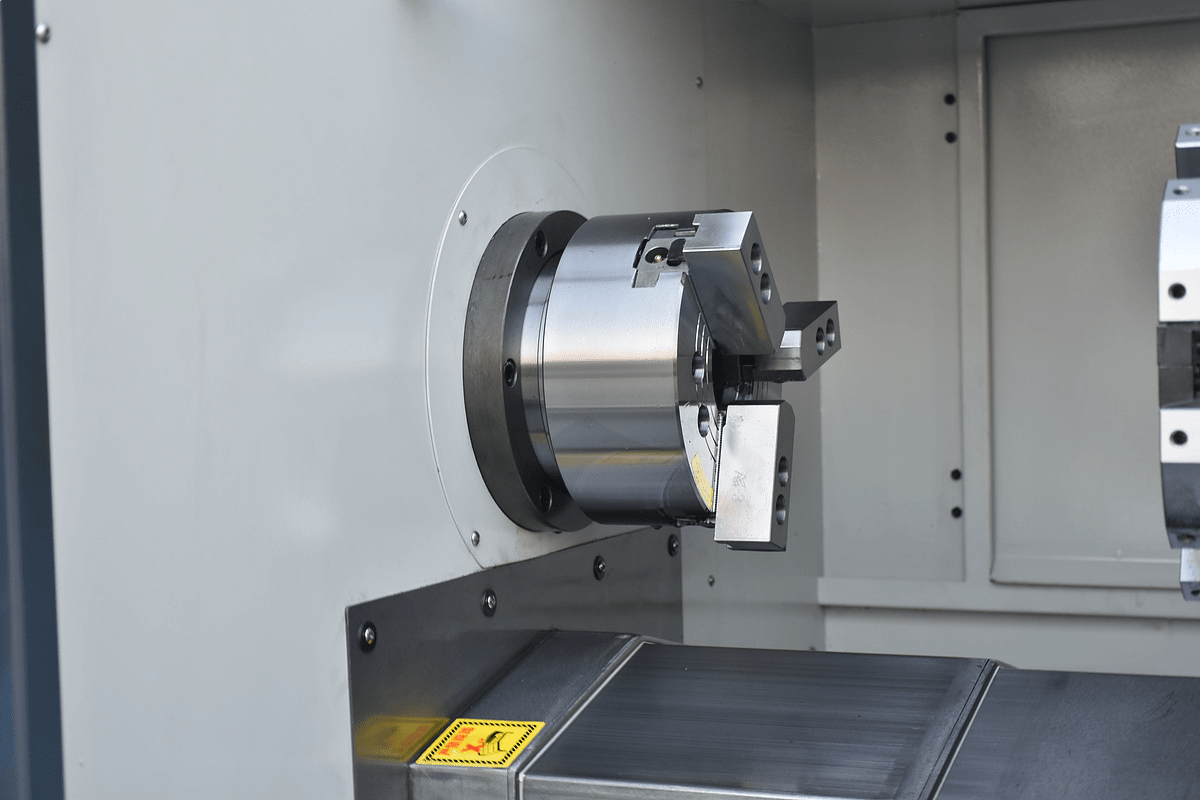

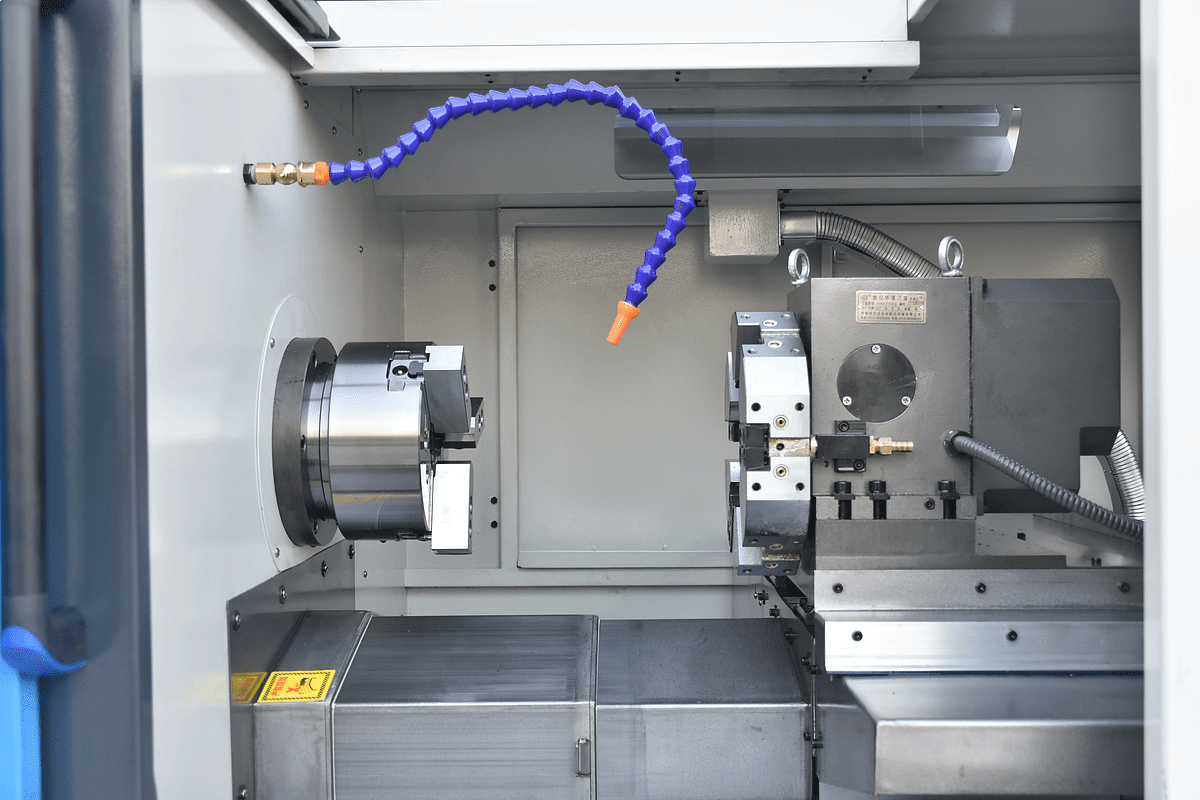

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН (РУЧНОЙ ЗАЖИМ)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.

Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

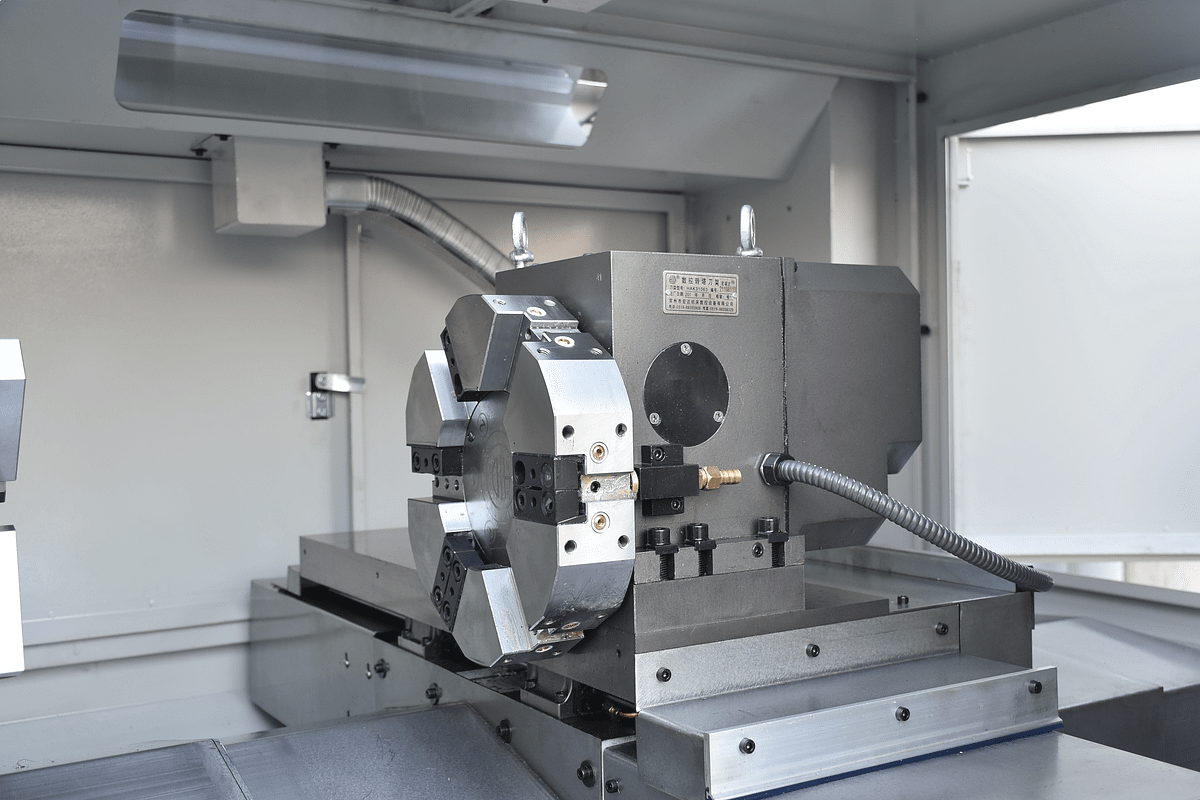

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Размер устанавливаемого инструмента 20 х 20 мм.

Система подачи СОЖ через револьверную голову.

Опции

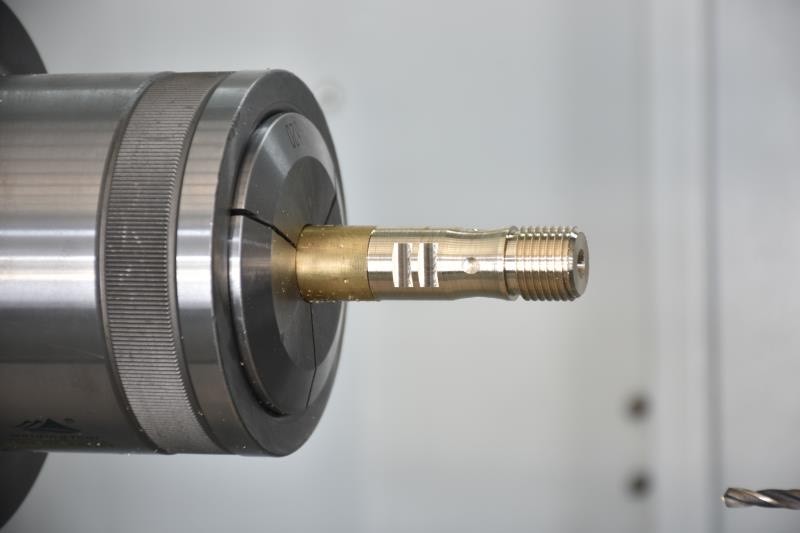

ЦАНГОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН

Возможность обработки прутка диаметром от 0 - 45 мм.

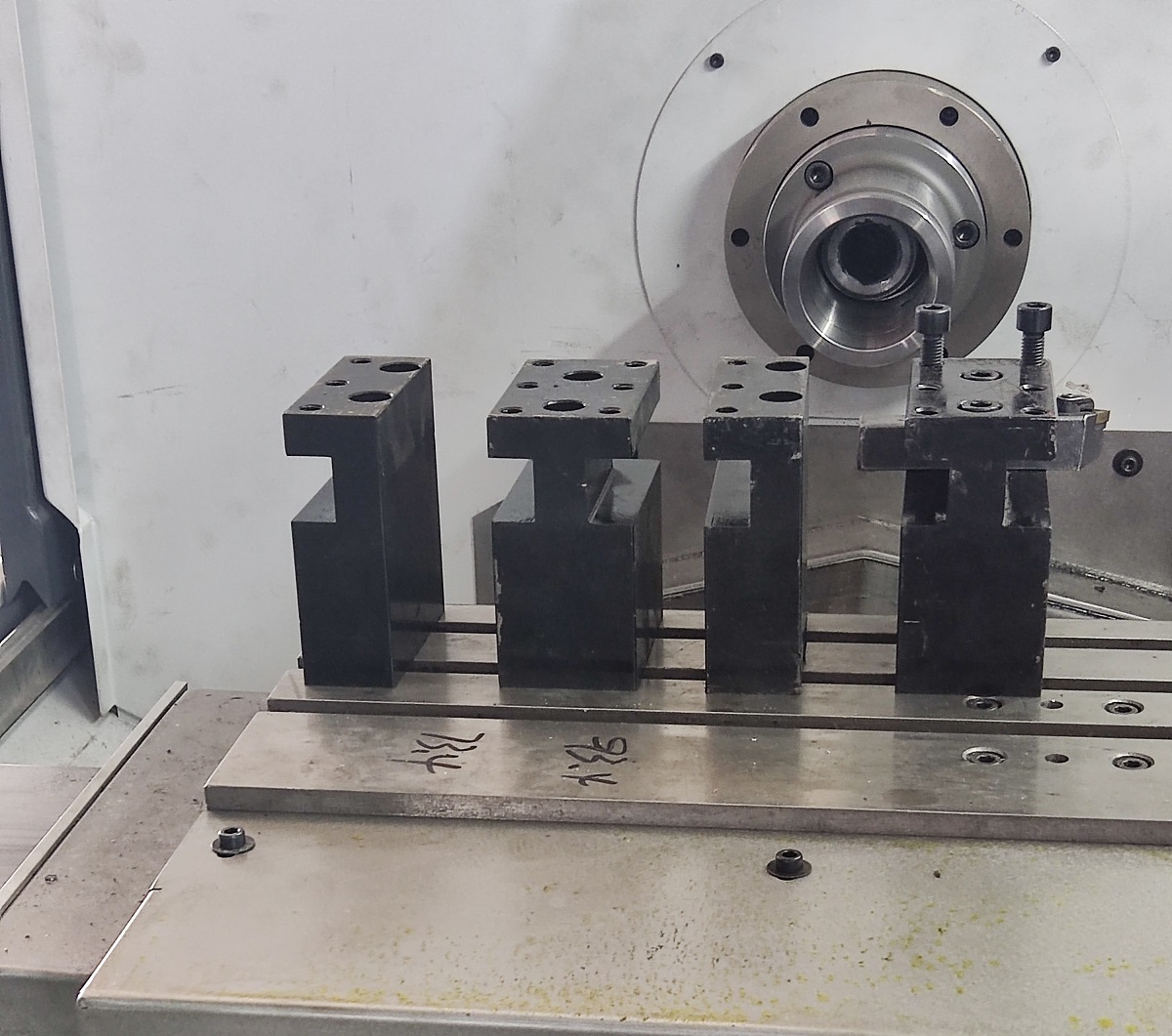

ИНСТРУМЕНТАЛЬНЫЙ УЗЕЛ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента.

Не требуется смена вида инструмента так как это происходит автоматически, инструмент закреплен в держателях на базовой плите суппорта.

Размер устанавливаемого инструмента 20 х 20 мм.

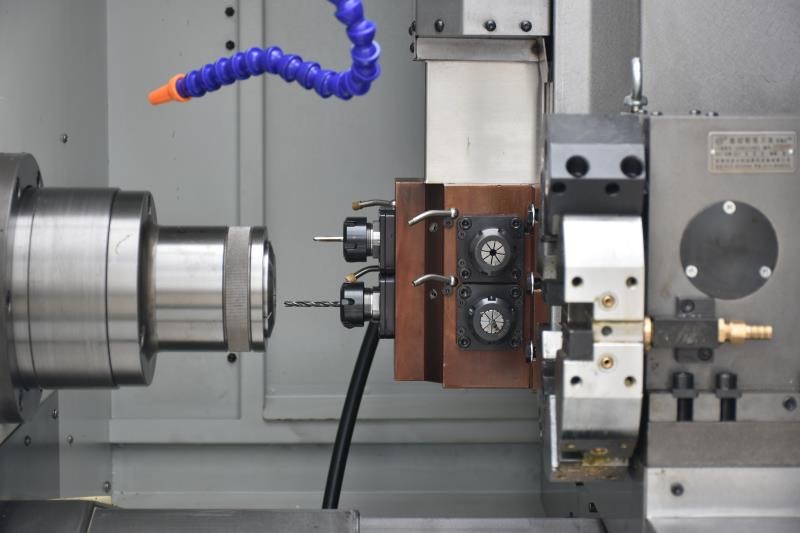

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2)

Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.

Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.

НАЗНАЧЕНИЕ:

Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ:

Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
Жесткие направляющие качения
Полное кабинетное ограждение
Проходное отверстие шпинделя 49 мм
Станина имеет индукционную закалку с твердостью HRC50
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

ПРЕИМУЩЕСТВА:

Гарантия 2 года
Эргономичный дизайн и удобное расположение основных модулей станка
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Подача смазочно-охлаждающей жидкости в зону резки
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54
