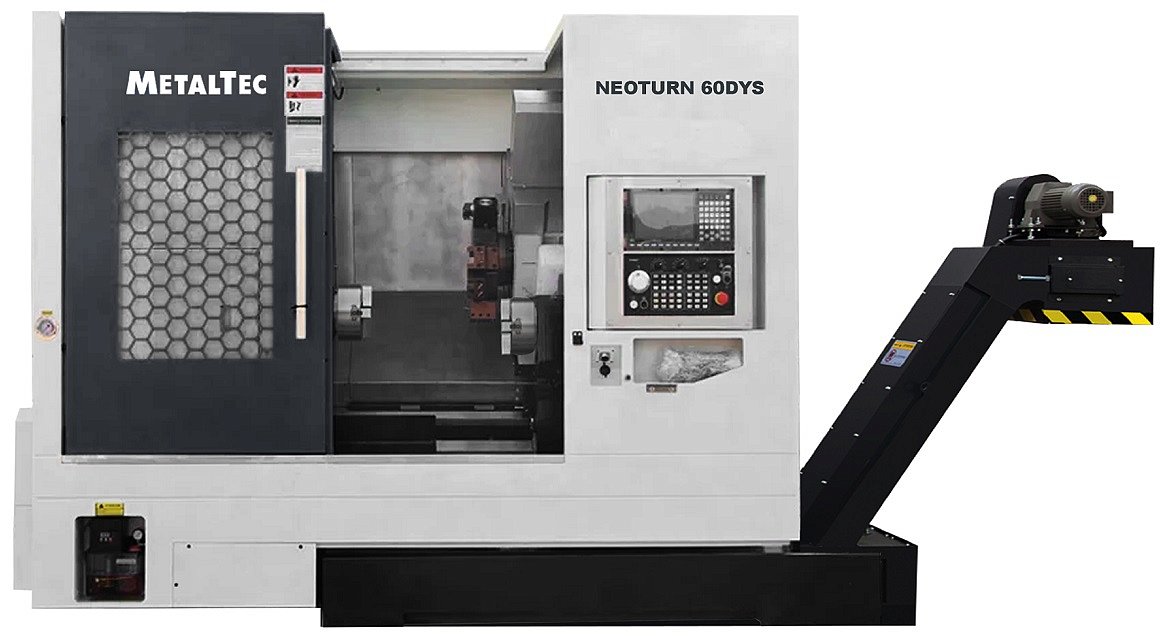

MetalTec NeoTurn 60DYS - Токарный станок ЧПУ с наклонной станиной и противошпинделем
COM_VIRTUEMART_PRODUCT_NOSTOCK
Краткие характеристики:
Ø обработки: 600 мм
Расстояние между центрами: 450 мм
Мощность двигателя: 15 кВт
Тип направляющих: Качения
Вес: 4500 кг
Ø обработки: 600 мм
Расстояние между центрами: 450 мм
Мощность двигателя: 15 кВт
Тип направляющих: Качения
Вес: 4500 кг
Гарантия 1 год
Доставка БЕСПЛАТНО
Пуско-наладка БЕСПЛАТНО
ХарактеристикиОписаниеВидео
Технические характеристики
-
Модель MetalTec NeoTurn 60DYS
-
Макс. диаметр вращения, мм 600
-
Макс. диаметр обработки над суппортом, мм 350
-
Расстояние между центрами, мм 450
-
Макс. диаметр обработки, мм (диск) 400
Шпиндель
-
Макс. обороты, об/мин 50 - 3500
-
Отверстие шпинделя, мм 52
-
Макс. диаметр сквозного отверстия, мм 52
-
Торец шпинделя A2-6
-
Гидравлический патрон, мм 200
Перемещение суппорта
-
Ход по оси Х, мм 270
-
Ход по оси Z, мм 600
-
Ход по оси Y, мм +/- 50
-
Ускоренное перемещение по осям X / Z, м/мин 24 / 24
Двигатель
-
Мощность двигателя, кВт 15
-
Максимальные обороты, об/мин 3500
Точности
-
Округлость обрабатываемой детали, мм 0,005 / Ø 75
-
Цилиндричность обрабатываемой детали, мм 0,01 / 150
-
Плоскостность обрабатываемой детали, мм 0,01 / Ø 200
-
Шероховатость обрабатываемой поверхности Ra 1,4 µm
Точность позиционирования
-
Ось X, мм 0,004
-
Ось Z, мм 0,004
Повторяемость
-
Ось С, мм 0,0027
Габаритные размеры
-
Длина, мм 3200
-
Ширина, мм 1850
-
Высота, мм 2400
-
Вес, кг 4500
Конструктивные особенности

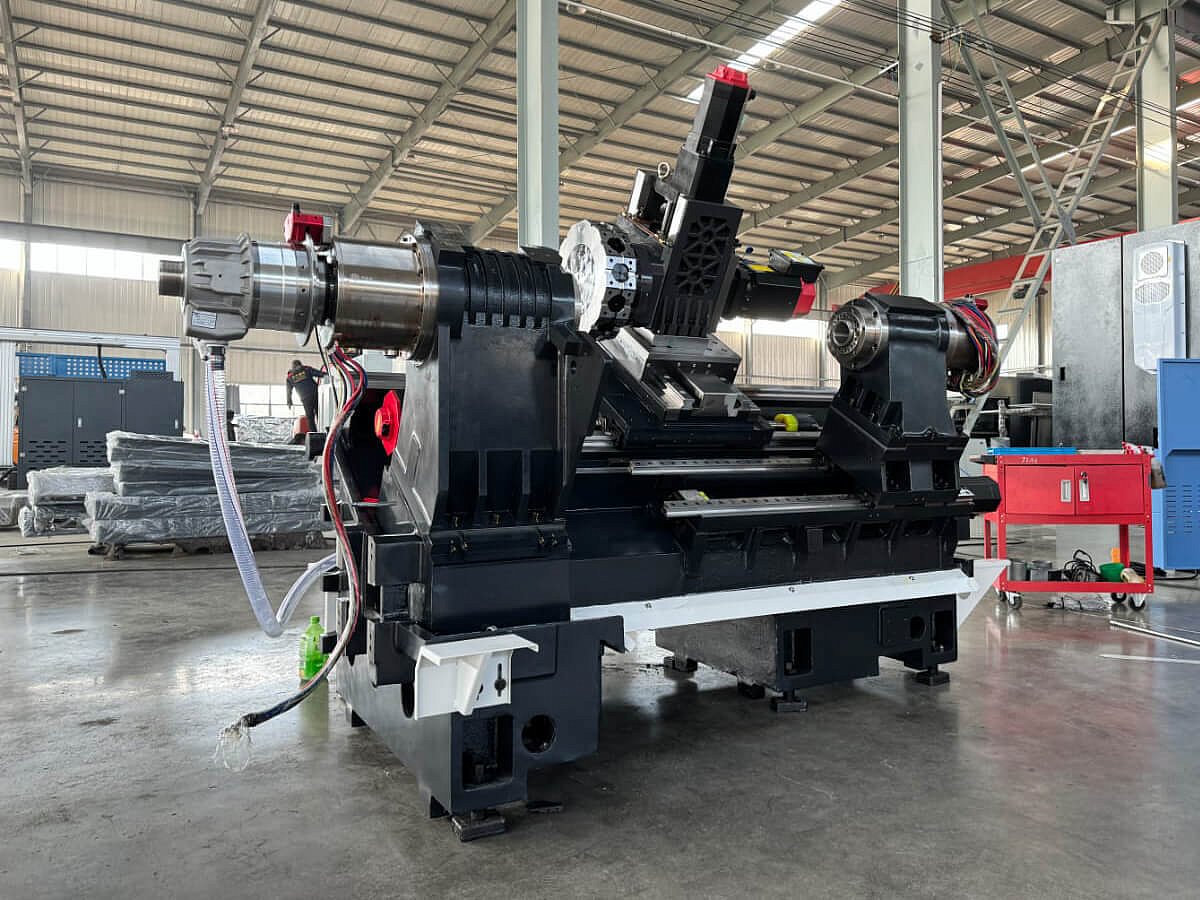

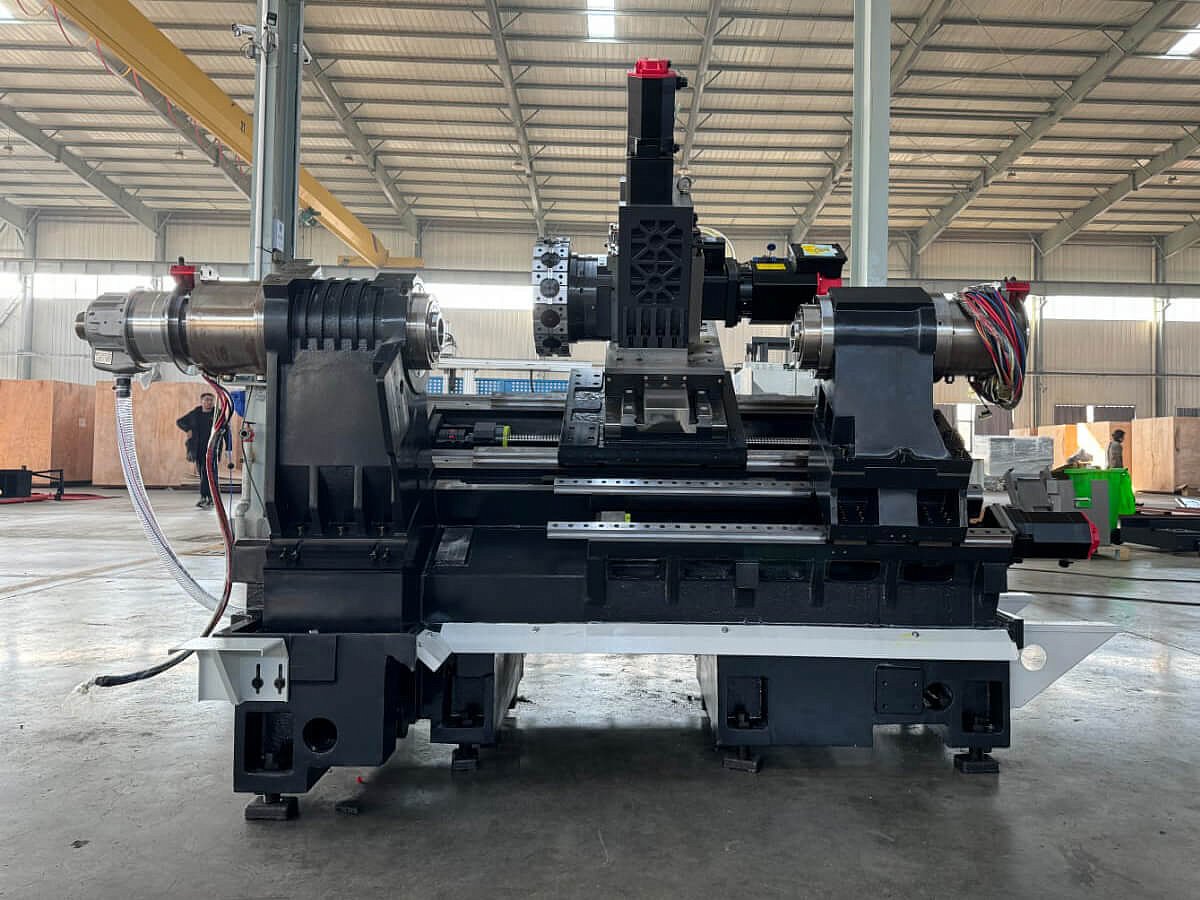

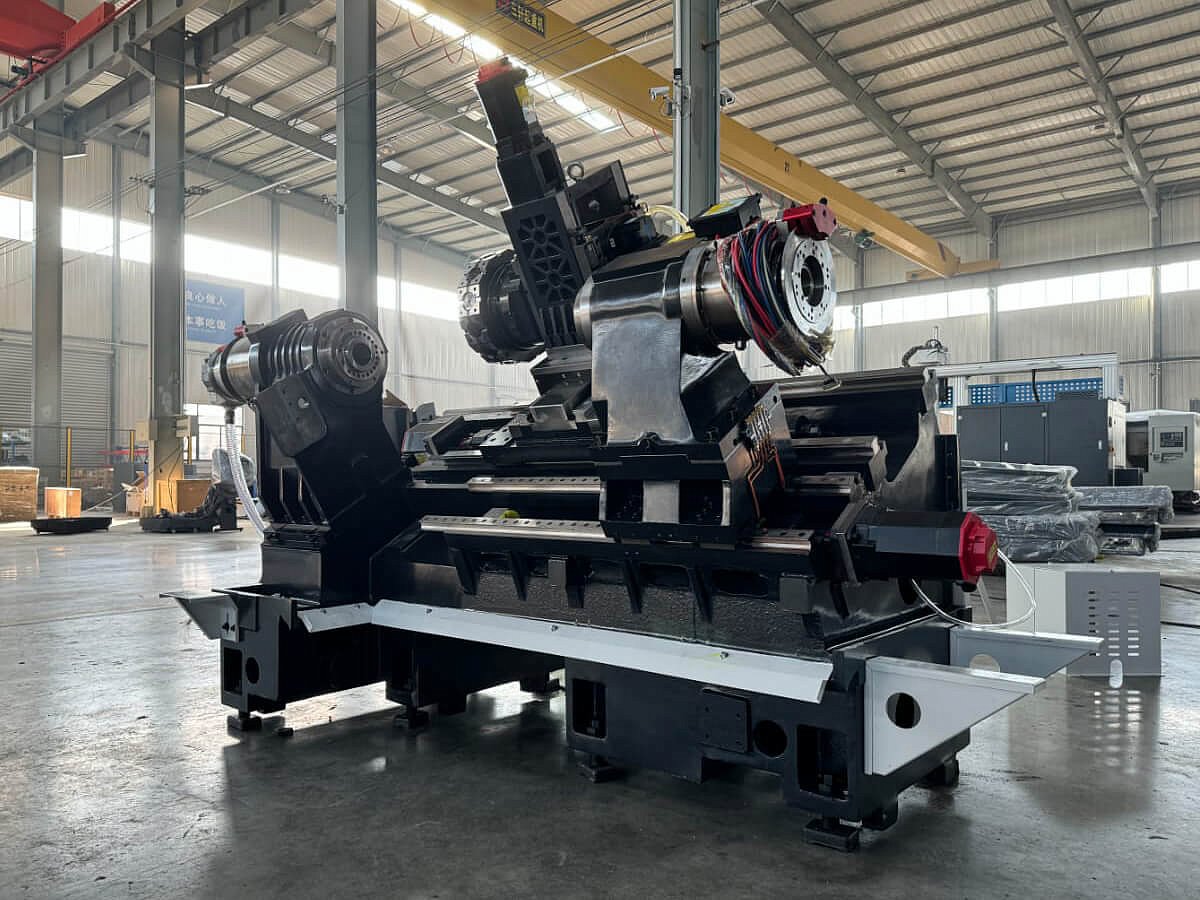

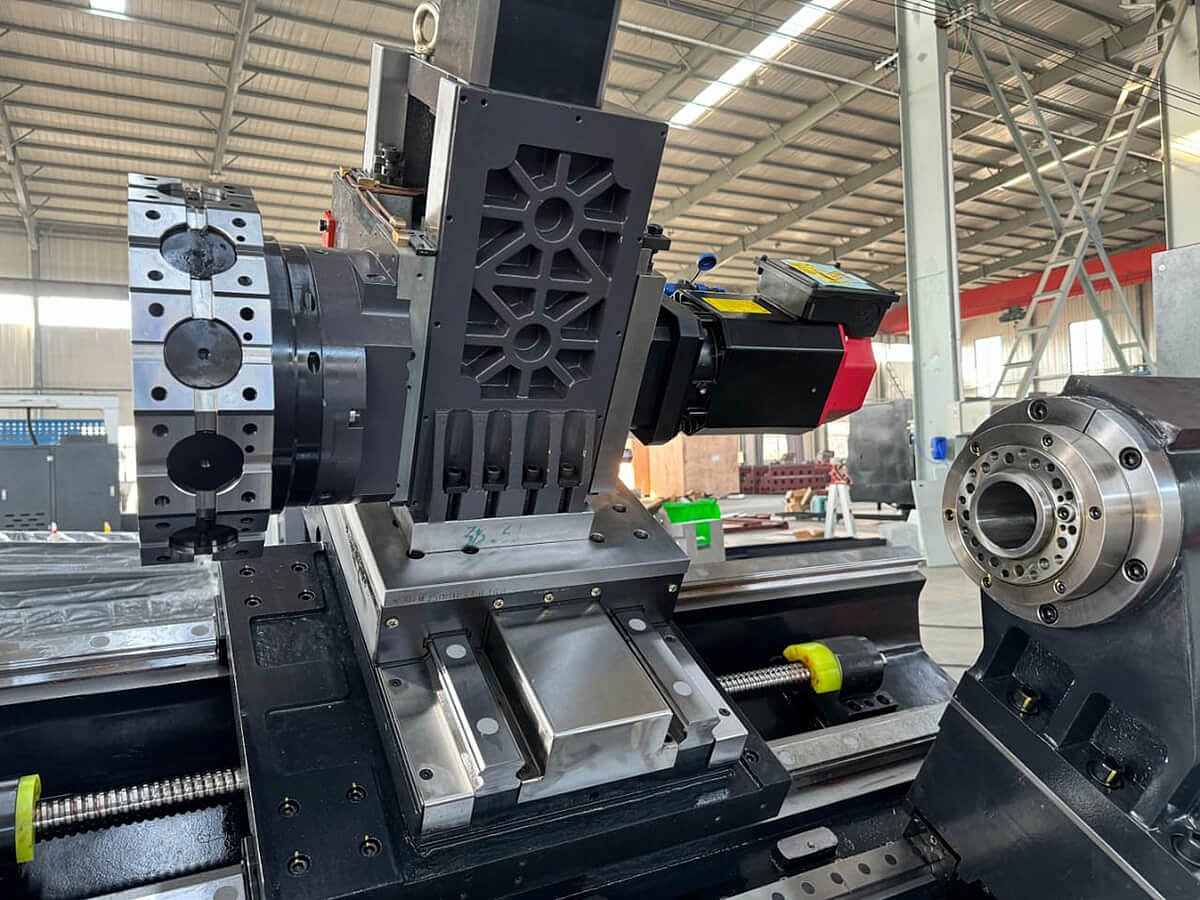

ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА
Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.
Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.

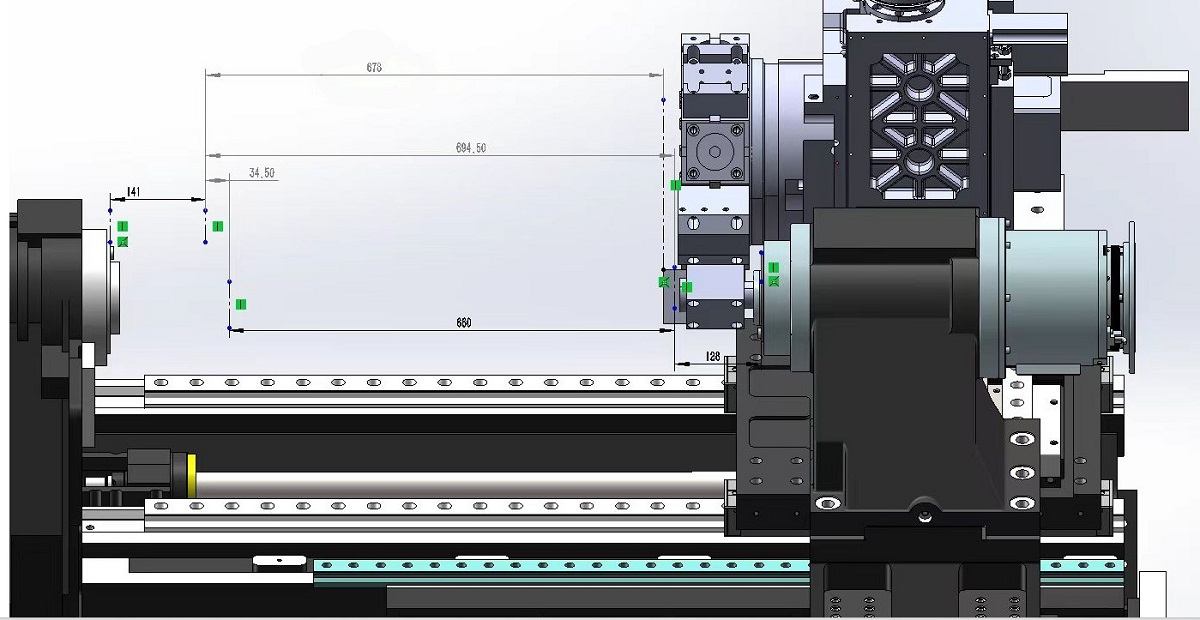

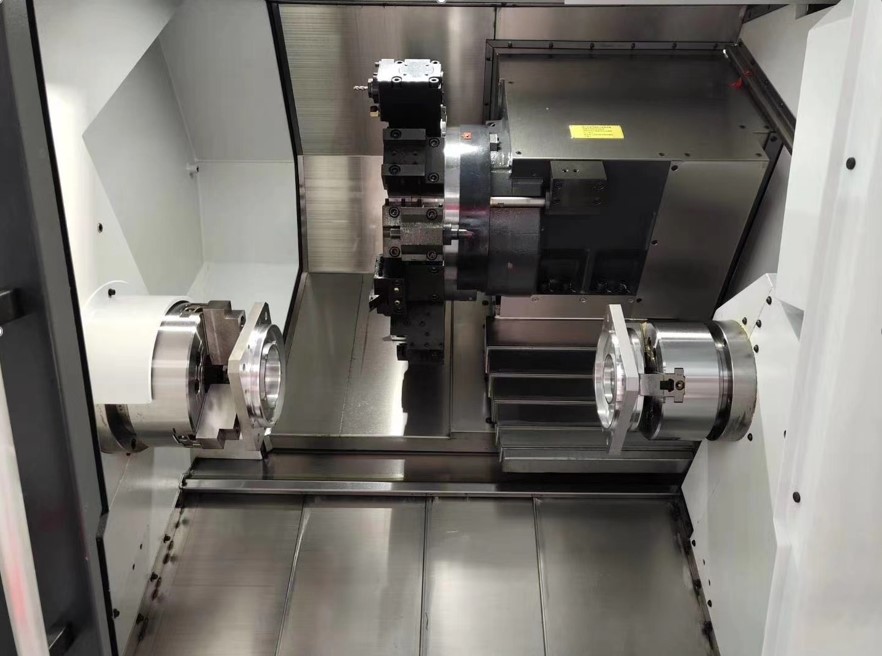

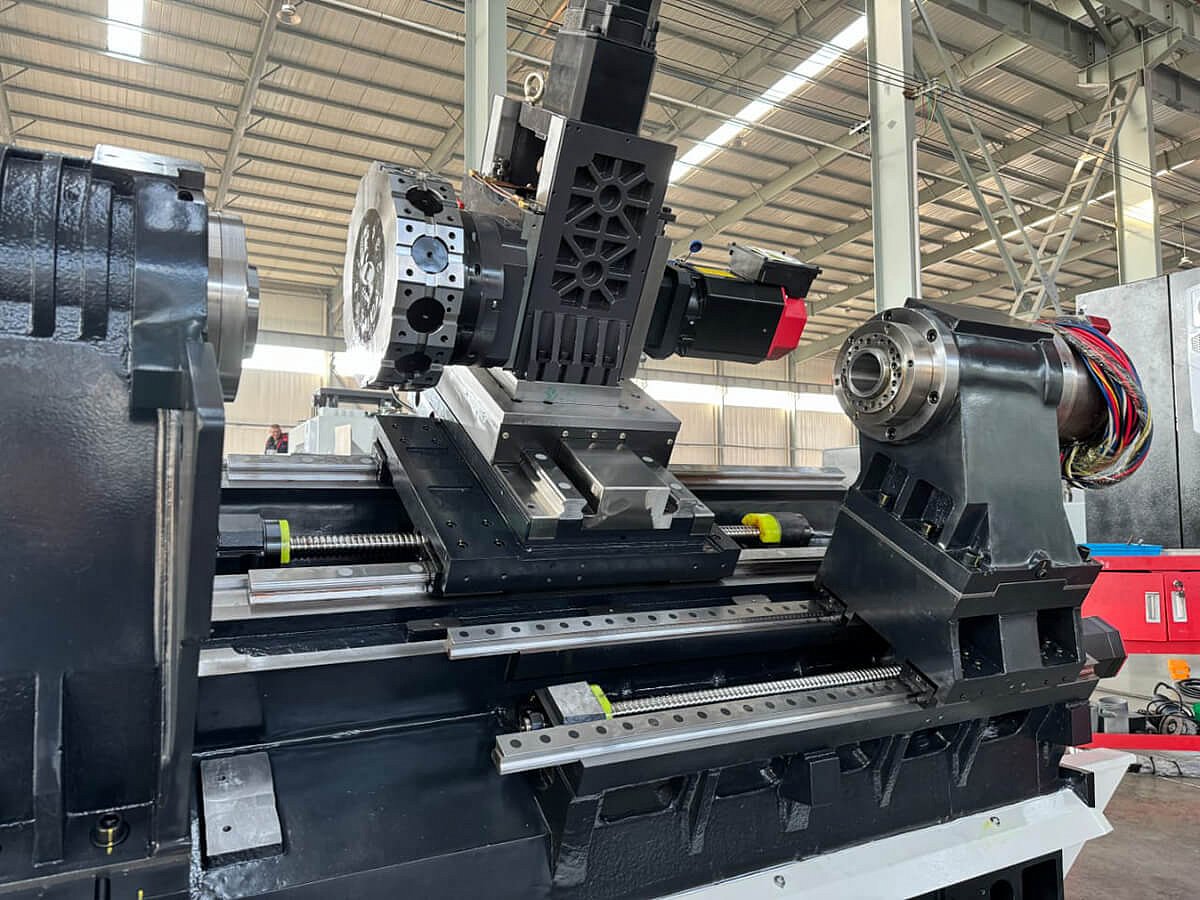

ПРОТИВОШПИНДЕЛЬ
Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.
Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.
НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной и противошпинделем - MetalTec NeoTurn предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСНОВНЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫ НА СТАНКЕ:
- Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
- точение конусов, валов, сфер и иных цилиндрических деталей;
- точение канавок разной глубины;
- растачивание внутренних поверхностей цилиндров;
- развертывание и хонингование;
- нарезка различной резьбы.
