MetalTec HBС 135/3200 4+1 ЧПУ ESA630
COM_VIRTUEMART_PRODUCT_NOSTOCK
Краткие характеристики:
Усилие 135 т
Рабочая длина 3200 мм
Мощность двигателя 7,5 кВт
Рабочая скорость 12 м/мин
Вес 8000 кг
Усилие 135 т
Рабочая длина 3200 мм
Мощность двигателя 7,5 кВт
Рабочая скорость 12 м/мин
Вес 8000 кг
Гарантия 1 год
Доставка БЕСПЛАТНО
Пуско-наладка БЕСПЛАТНО
ХарактеристикиОписаниеВидео
Технические характеристики
-
Модель HBC 135/3200
-
Оси 4+1
-
Усилие, т 135
-
Макс. длина гиба, мм 3200
-
Расстояние между колоннами, м 2600
-
Глубина зева, мм 320
-
Ход пуансона, мм 200
-
Высота открытия, мм 465
-
Ход заднего упора, мм 600
Производительность:
-
Скорость подвода, м/мин 180
-
Рабочая скорость, м/мин 12
-
Скорость возврата, м/мин 160
Главный двигатель (SIEMENS):
-
Мощность, кВт 7,5
-
Обороты, RPM 1440
Габаритные размеры:
-
Длина, мм 3400
-
Ширина, мм 1700
-
Высота, мм 2500
-
Масса, кг 8000
Конструктивные особенности

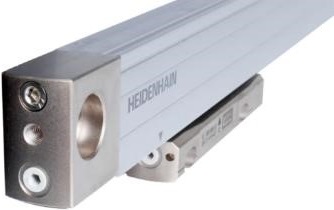

ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN (ГЕРМАНИЯ) PREMIUM
Прецизионные оптические линейки HEIDENHAIN (Германия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

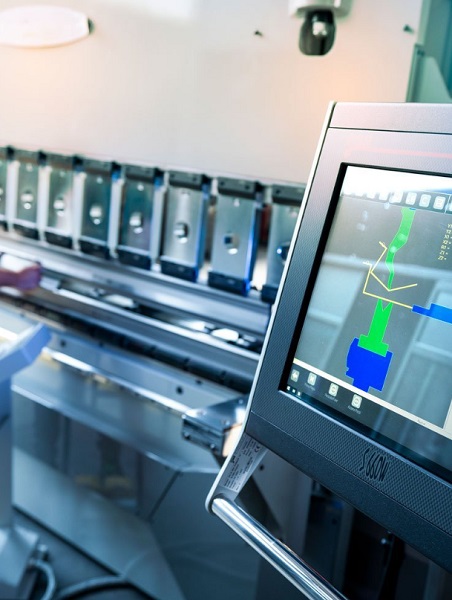

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ ESA630S (ИТАЛИЯ)
Возможность управления 4 осями + ось компенсации прогиба.
Одна из мощнейших систем в своем классе. Основной блок терминала оснащен c.p.u. AMD etx-lx800 500 МГц, оперативной памятью 128 Мб.
10" экран управления - Touch Screen, с разрешением 1024 x 600 пикселей.
Жесткий диск - 128 mb. Встроенный 2D графический редактор для редактирования и ввода параметров обработки
Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов каждого шага по отдельности и в целом результатов гиба.
Интуитивно понятный интерфейс управления, эргономичный терминал.
Высокопроизводительный графический процессор, для симуляции и обработки данных ввода, с выводом изображения высокого качества.
Управление всей системой - без необходимости установки дополнительных модулей.

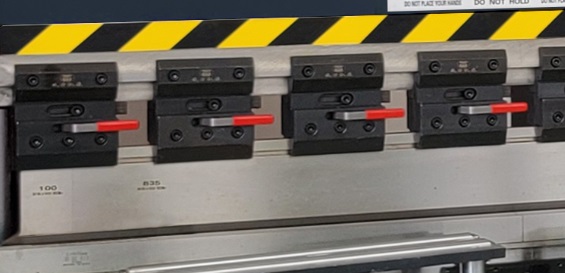

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ
Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

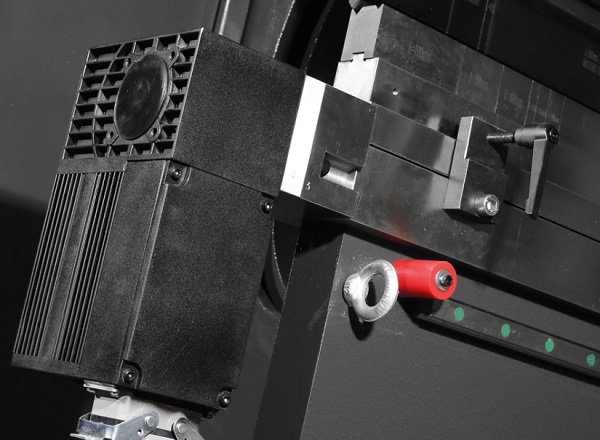

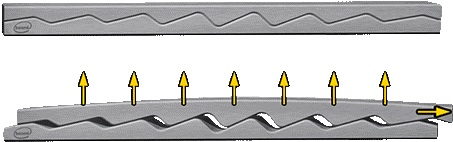

КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

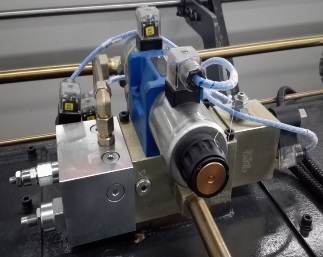

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)
Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

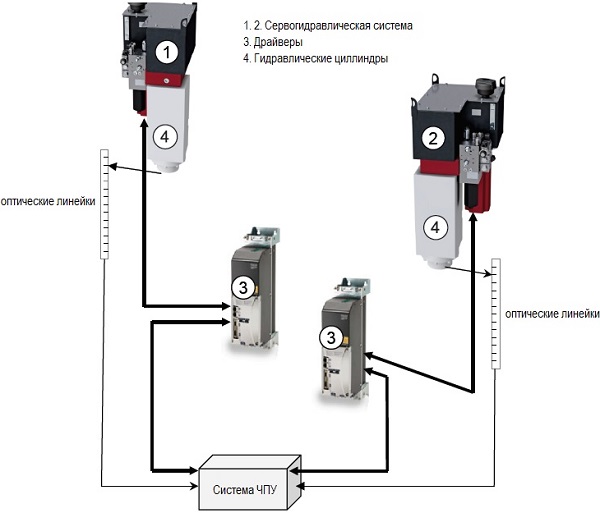

СИНХРОНИЗАЦИЯ ЧПУ
Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

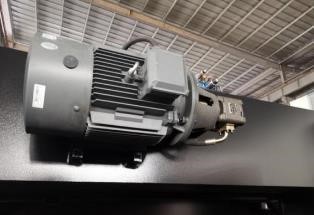

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)
Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

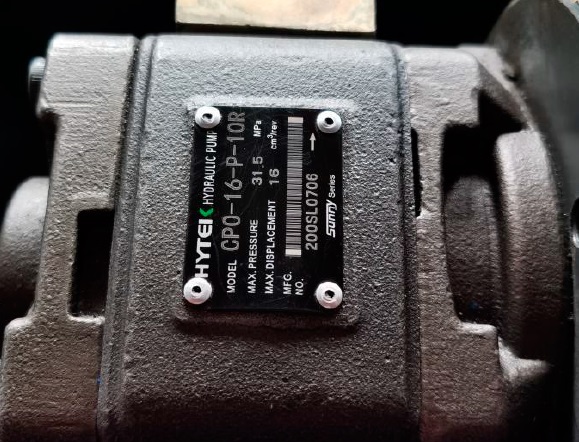

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)
Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

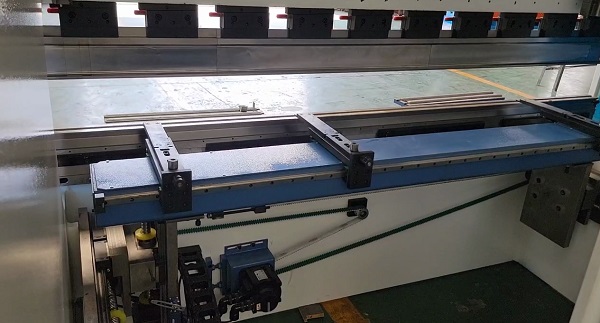

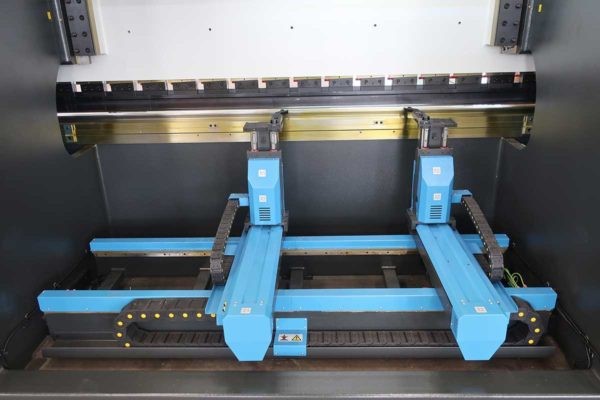

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ
Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.
Задние упоры поддерживают работу в осях:
Ось X - перемещение упоров от / к оператору
Ось R - перемещение упоров вниз / вверх.
НАЗНАЧЕНИЕ:

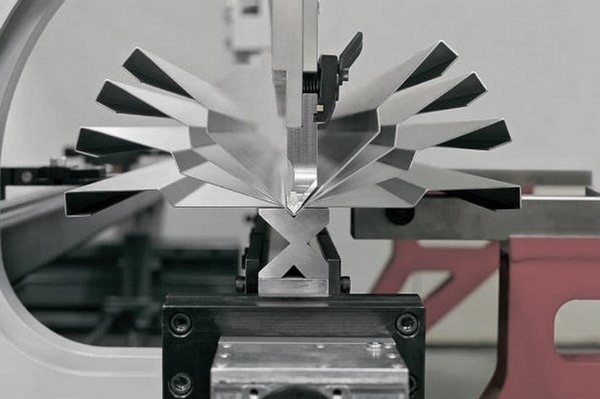

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.

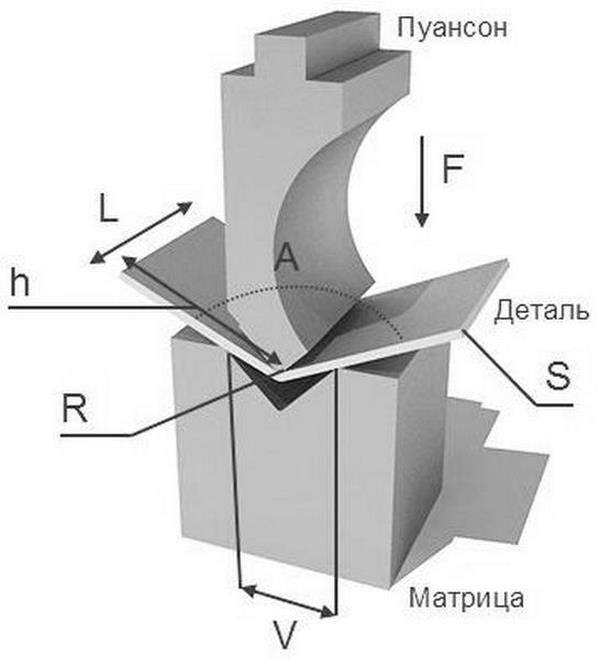

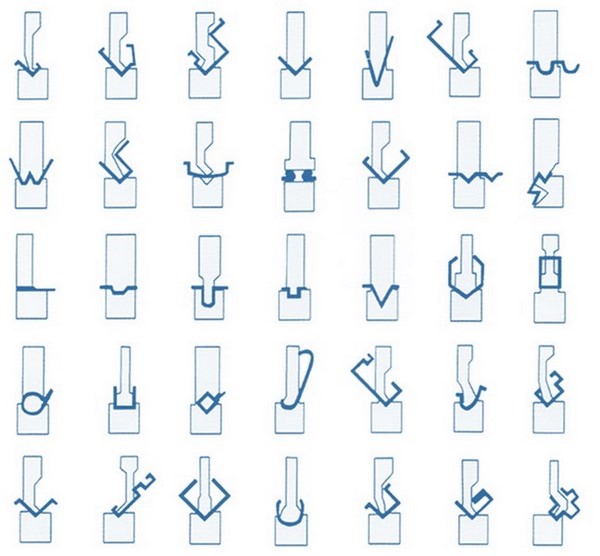

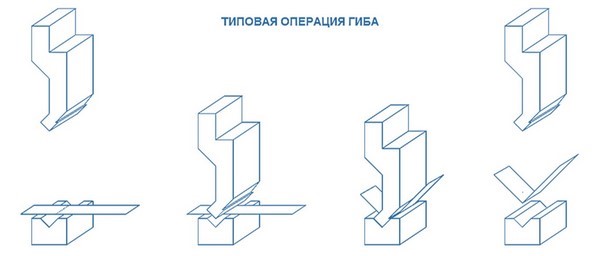

СХЕМА ОБРАБОТКИ:

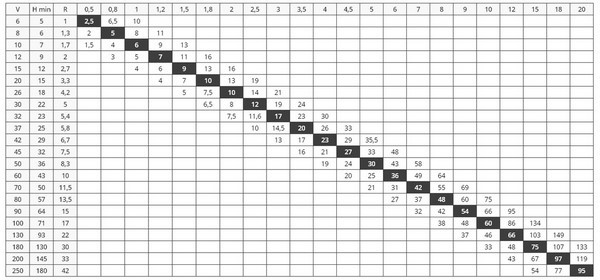

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.
F = (1,42 x TS x S2 x L) / 1000 x V
R = (5 x V) / 32
