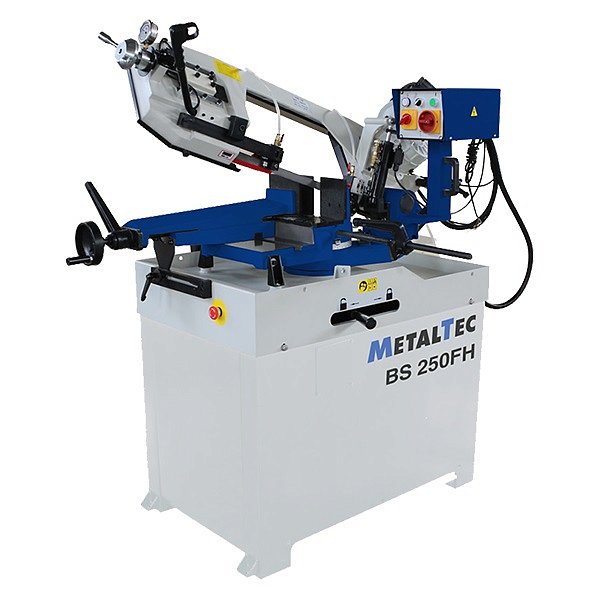

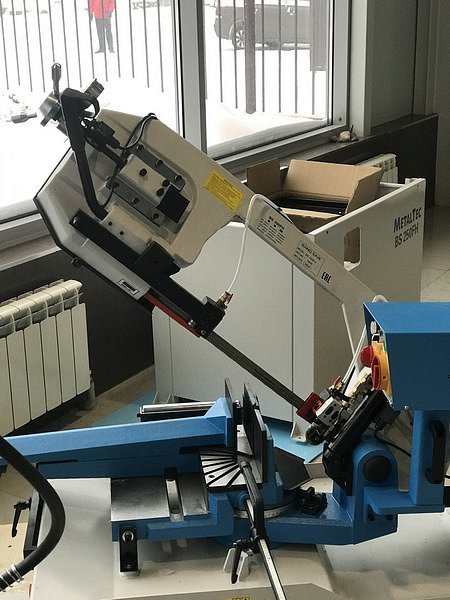

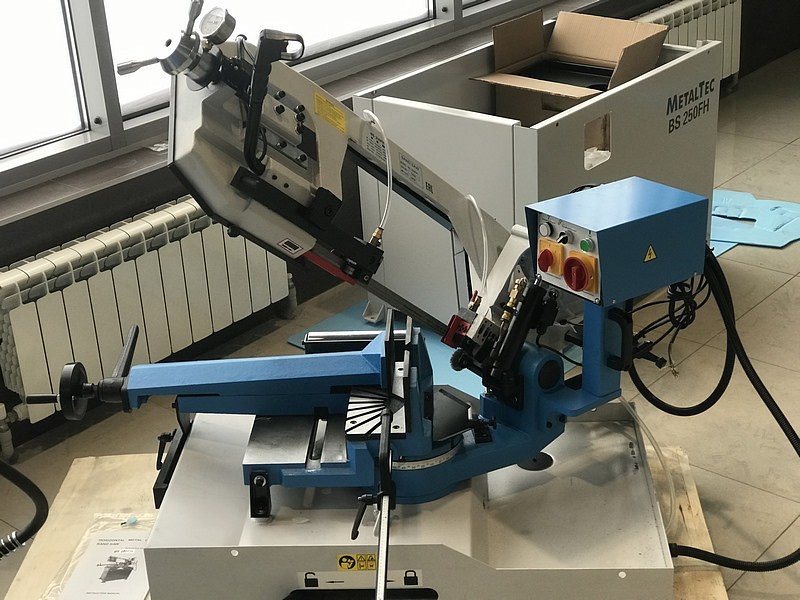

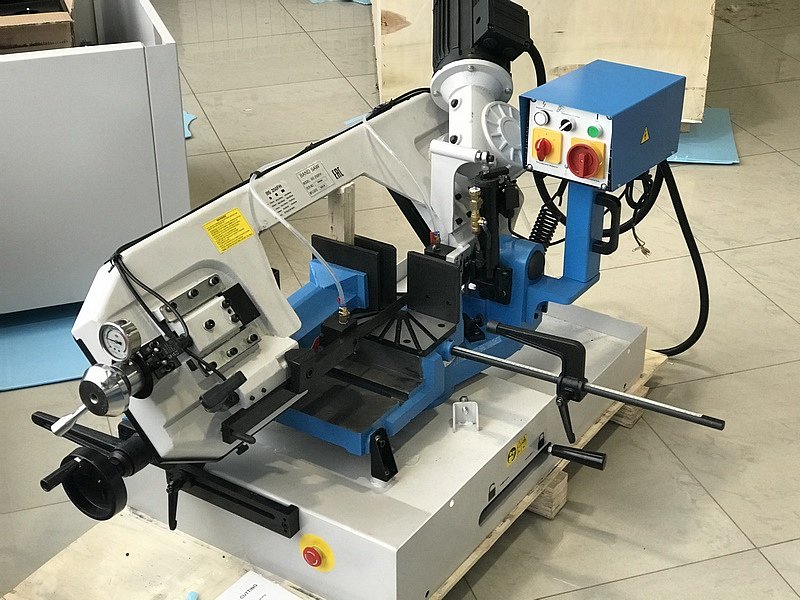

MetalTec BS 250FH (380W) Ленточнопильный станок по металлу
COM_VIRTUEMART_PRODUCT_NOSTOCK
Краткие характеристики:
Тип станка Ручной с гидроразгрузкой
Сечение обрабатываемой детали Ø 250 / 240 x 240 мм
Угол поворота рамы - 60 до + 60°
Размер ленточного полотна 27 x 0,9 x 2715 мм
Установленная мощность 1,5 кВт
Вес 394 кг
Тип станка Ручной с гидроразгрузкой
Сечение обрабатываемой детали Ø 250 / 240 x 240 мм
Угол поворота рамы - 60 до + 60°
Размер ленточного полотна 27 x 0,9 x 2715 мм
Установленная мощность 1,5 кВт
Вес 394 кг
Гарантия 1 год
Доставка БЕСПЛАТНО
Пуско-наладка БЕСПЛАТНО
ХарактеристикиОписание
Технические характеристики
-
Модель BS 250 FH
-
Мощность двигателя, Вт 1500 (380 V)
-
Размеры пильного полотна, мм 2715 x 27 x 0,9
-
Скорость резания, м/мин 72 / 36
-
Угол разворота пильной рамы, ° - 45 (60)
-
Высота стола, мм 1020
Сечение обрабатываемой детали при – 45°
-
● 150
-
■ 130 х 130
-
▅ 170 х 90
Сечение обрабатываемой детали при 90°, мм
-
● 250
-
■ 240 x 240
-
▅ 310 х 240
Сечение обрабатываемой детали при 45°
-
● 200
-
■ 170 х 170
-
▅ 190 х 170
Сечение обрабатываемой детали при 60°
-
● 120
-
■ 95 х 95
-
▅ 120 х 95
Габаритные размеры (станина):
-
Длина, мм 1540
-
Ширина, мм 700
-
Высота, мм 1050
Габаритные размеры (пильный модуль):
-
Длина, мм 1100
-
Ширина, мм 760
-
Высота, мм 180
-
Вес (нетто), кг 341
-
Вес (брутто), кг 394
Конструктивные особенности

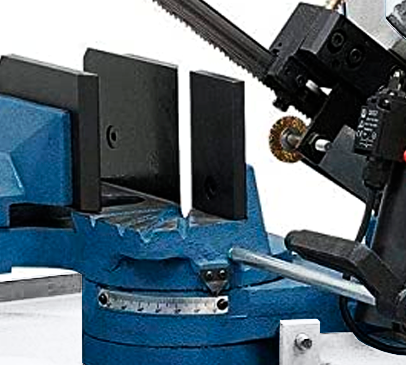

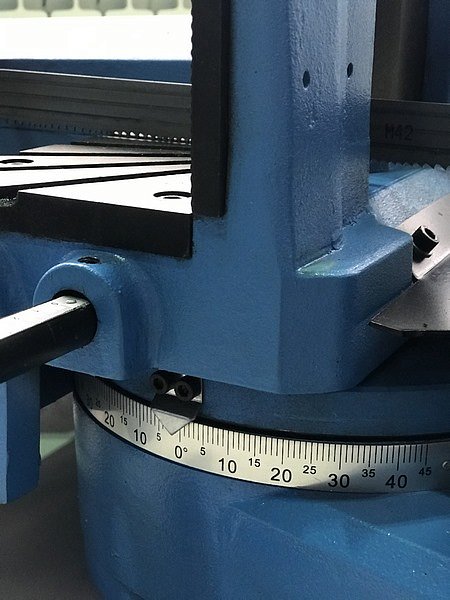

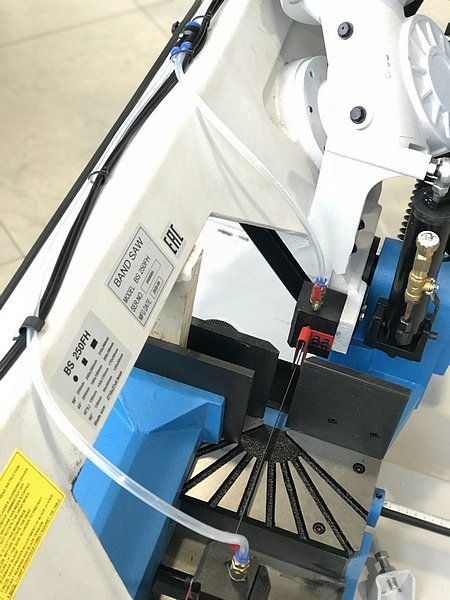

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.
Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.

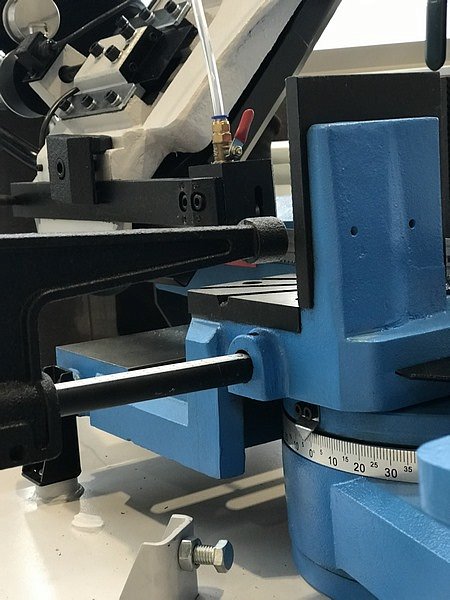

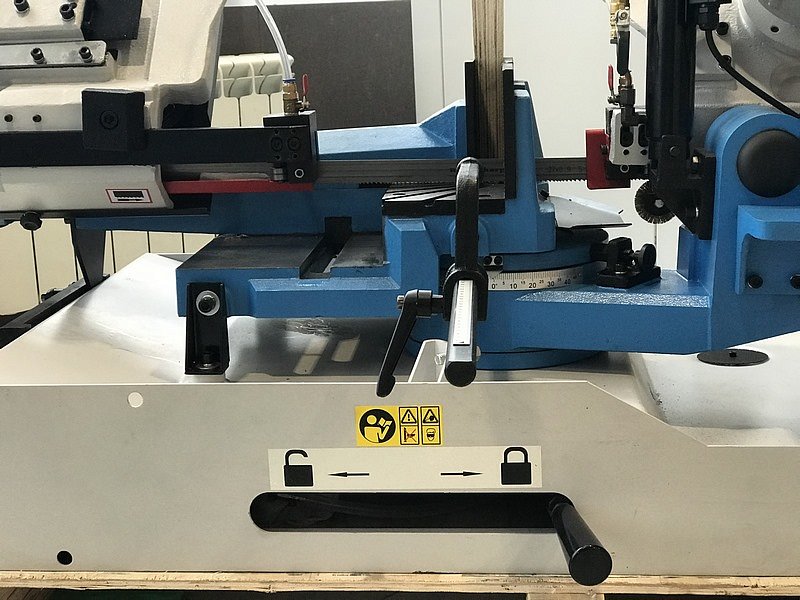

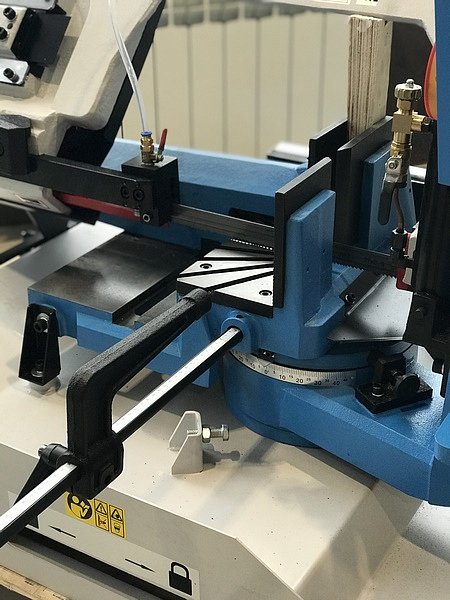

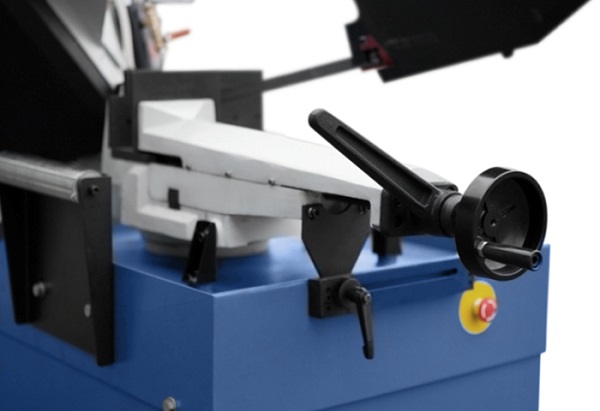

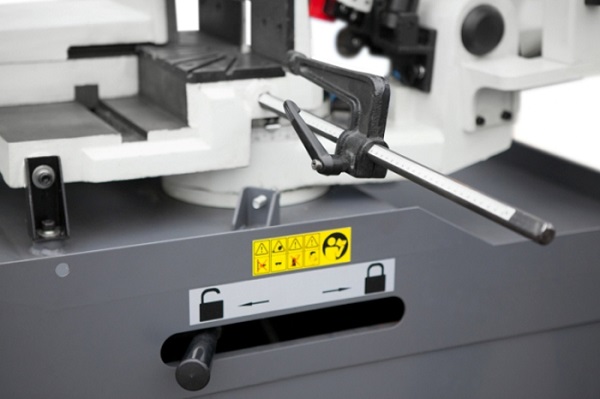

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ
Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка.

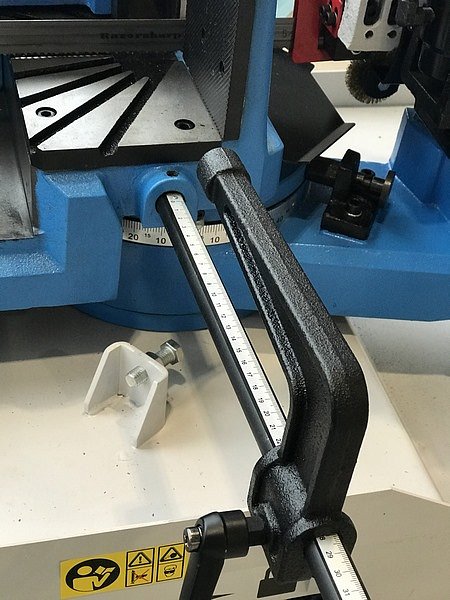

Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

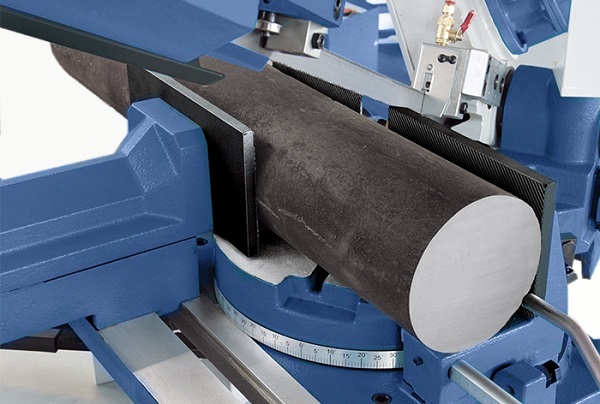

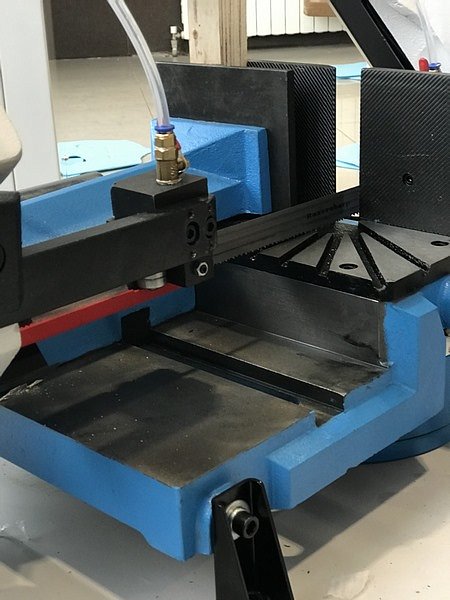

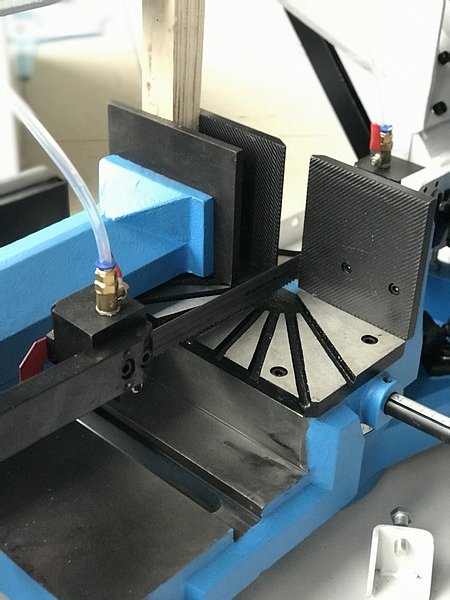

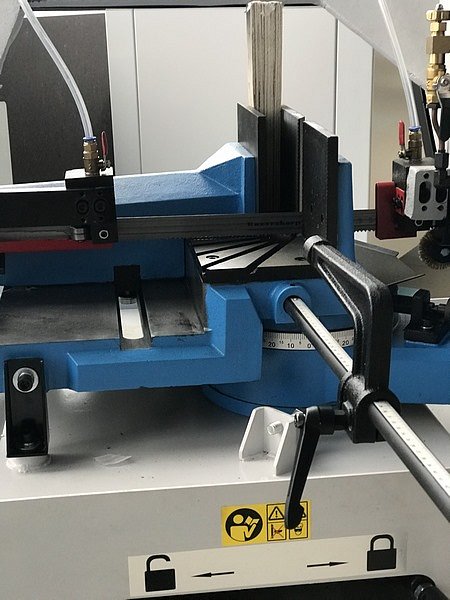

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

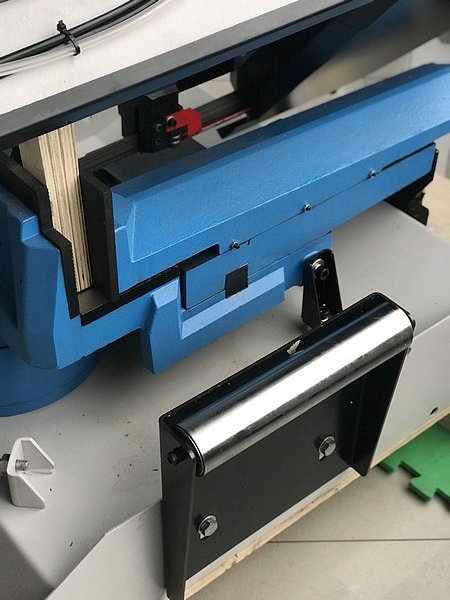

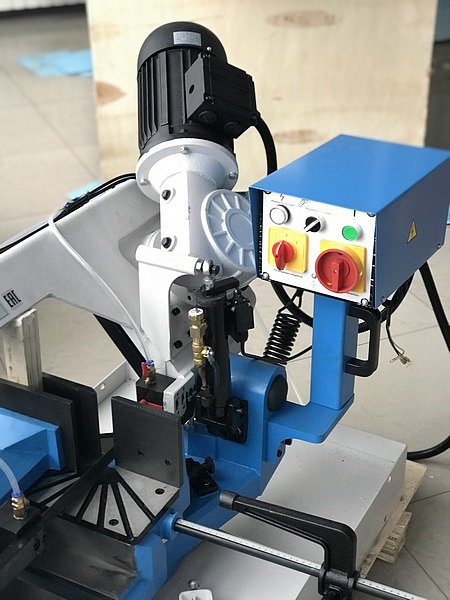

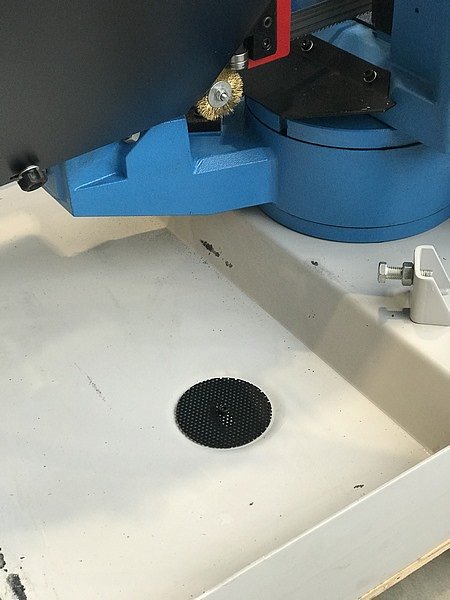

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

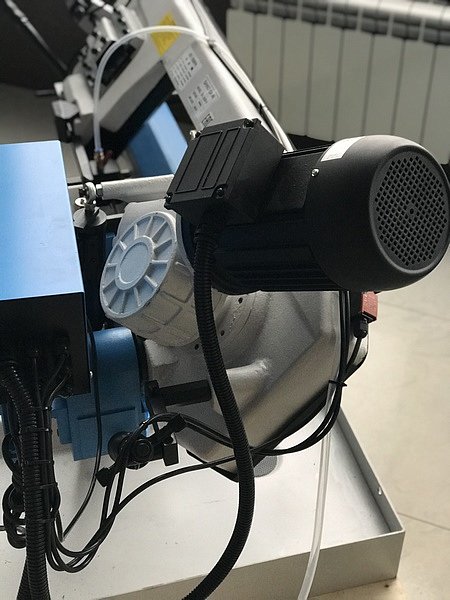

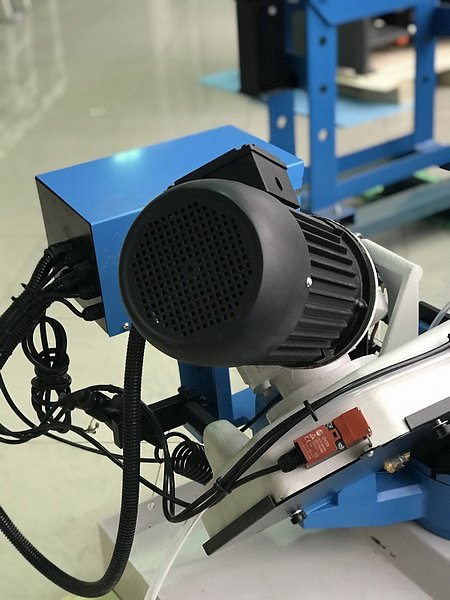

Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

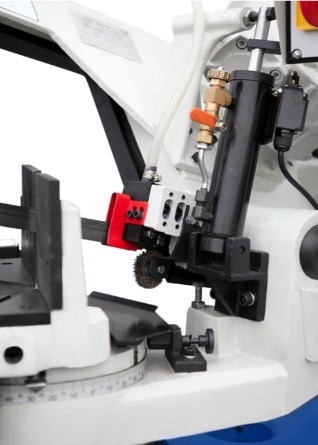

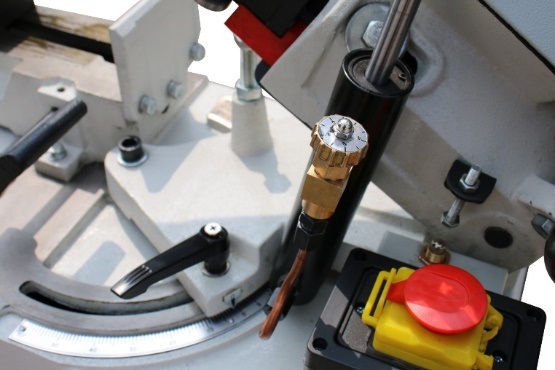

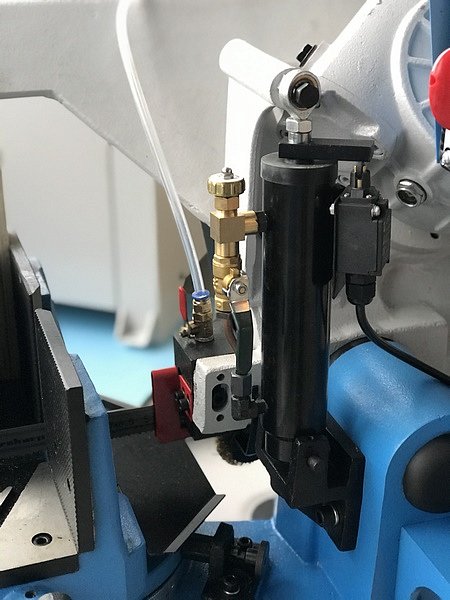

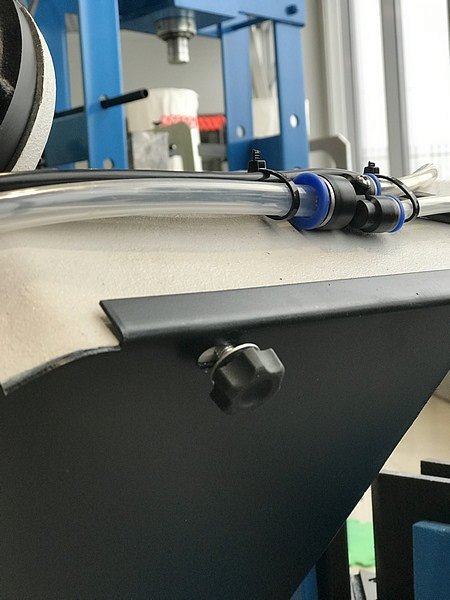

СИСТЕМА ГИДРОРАЗГРУЗКИ
Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

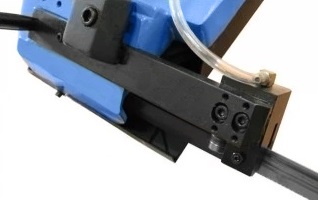

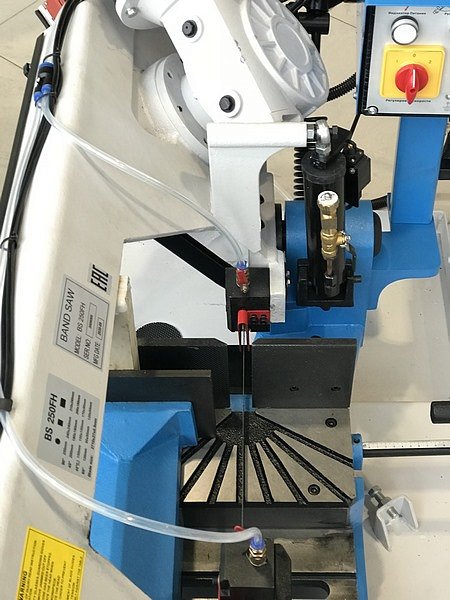

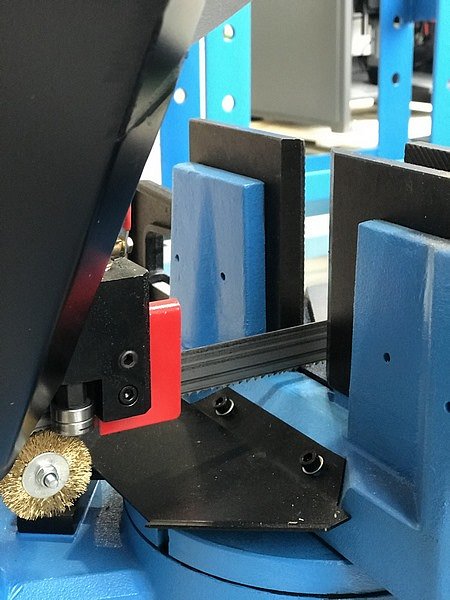

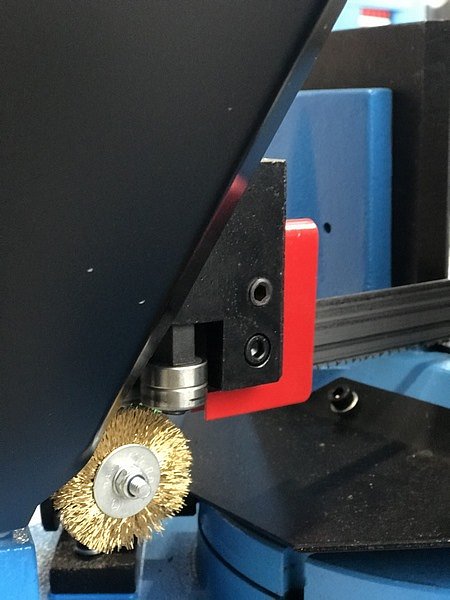

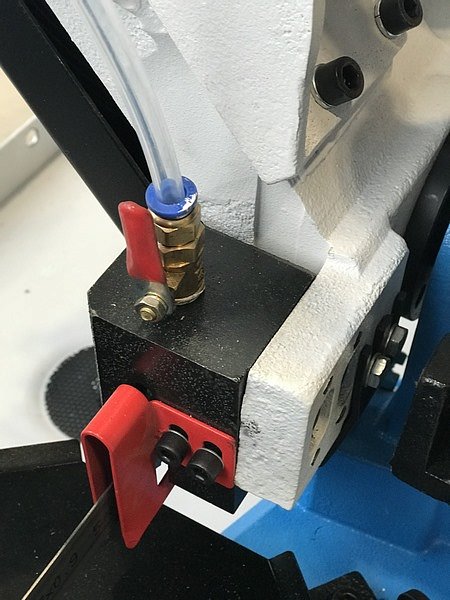

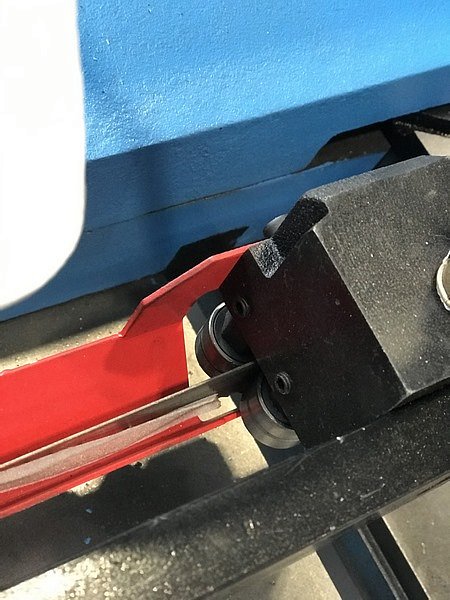

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

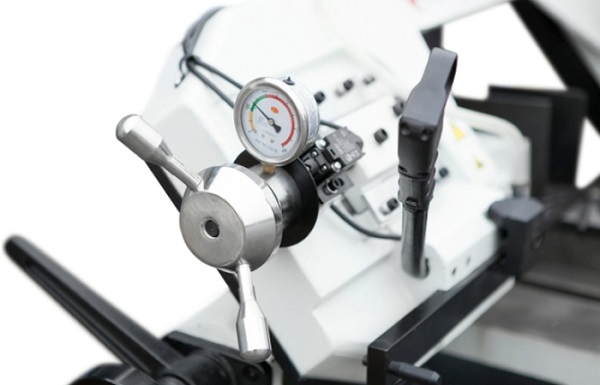

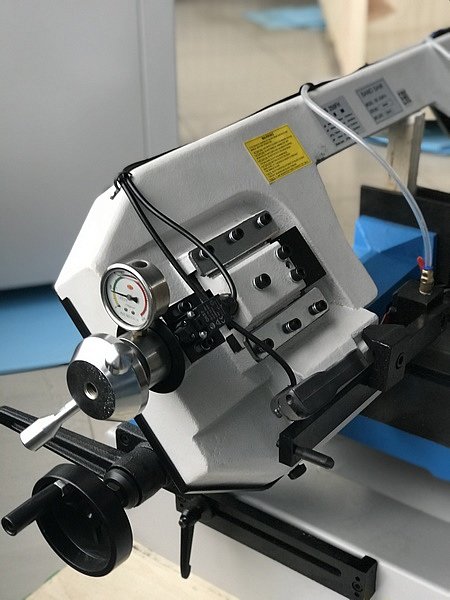

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

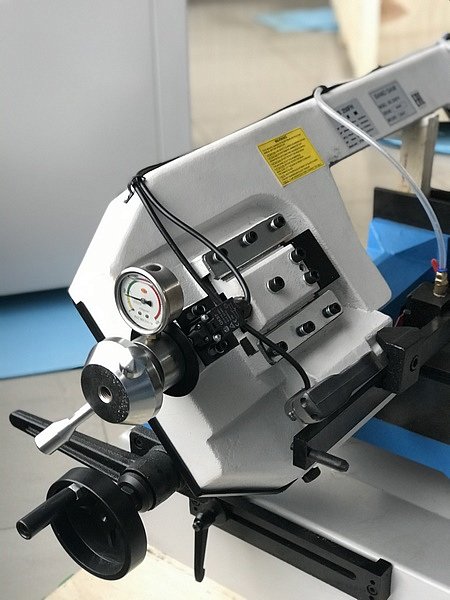

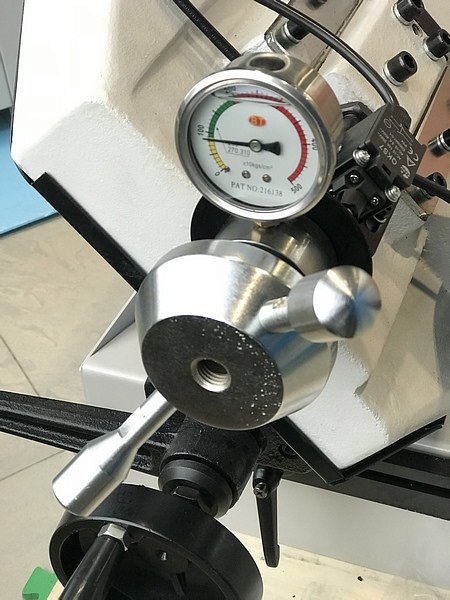

Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.
НАЗНАЧЕНИЕ:
Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.

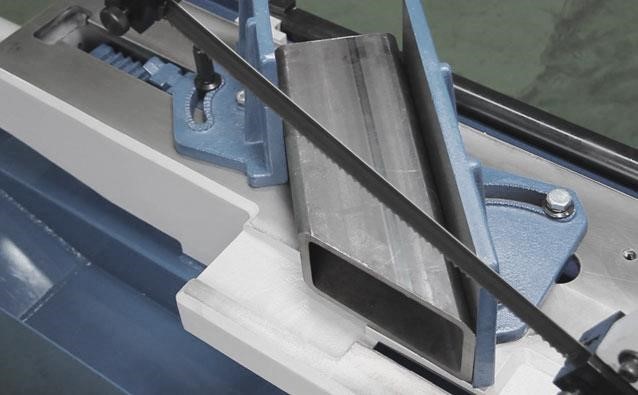

- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.

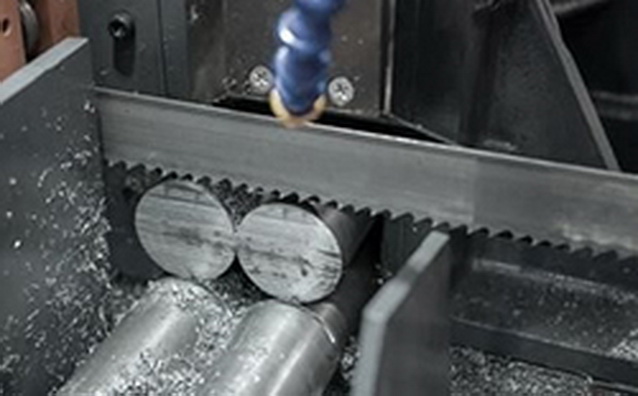

- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

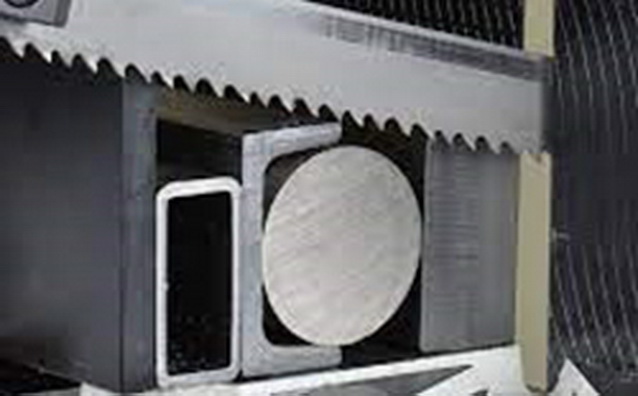

СХЕМА ОБРАБОТКИ:

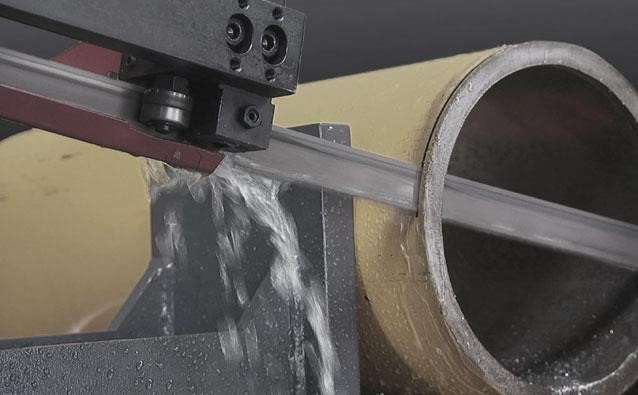

СТАЛЬНЫЕ ТРУБЫ
МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ
МЕТАЛЛИЧЕСКИЙ ПРУТОК

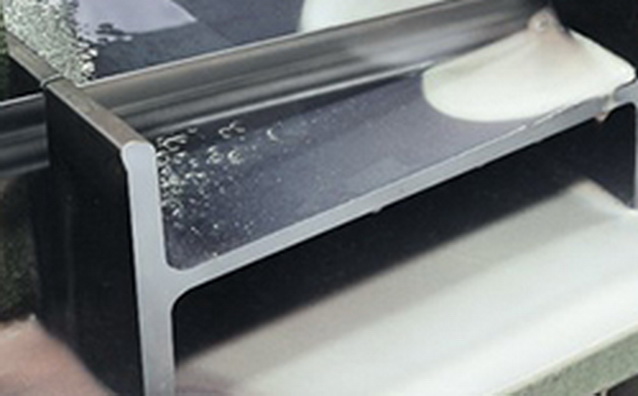

ДВУТАВРОВЫЕ БАЛКИ
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ

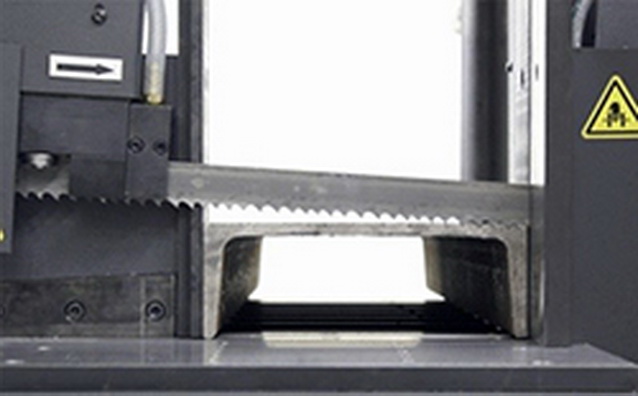

ШВЕЛЛЕР
